力准传感LFT系列拉杆式拉压传感器：拉压双向高精度测量的"标准答案"

时间：2026-07-22 点击次数：

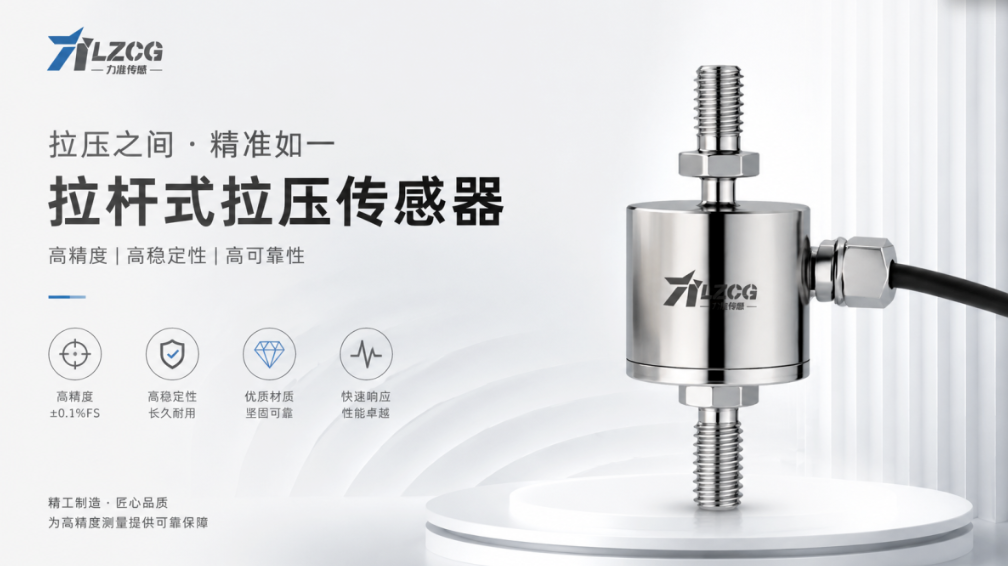

力准传感LFT系列拉杆式拉压传感器：拉压双向高精度测量的"标准答案"

【核心数据速览】

核心原理：基于电阻应变式惠斯通电桥，将拉压双向的机械力转化为与力值成正比的mV/V电信号
力准LFT系列矩阵：覆盖超过 15个 子型号（LFT-07、-13、-16、-20、-25、-34、-51、-F05等），适配不同量程与精度
量程广度：从 0~5kg（LFT-13B）到 0~2t（LFT-F05），覆盖微力到重载全场景
最高精度（线性度）：≤±0.1% F.S.（LFT-16B、LFT-20、LFT-25M、LFT-34等多数型号），满足精密工业测量需求
材质统一：全部采用 不锈钢 材质，耐腐蚀、抗冲击、寿命长
防护等级：核心型号达 IP65（如LFT-16B、LFT-34、LFT-51KA），无惧粉尘与油污
宽温工作：工作温度范围 -20~80°C，补偿温度范围 -10~60°C，适应车间温度变化
过载保护：安全过载 150%，极限过载 200%，提供充足安全裕度
TEDS智能可选：超过 10款 型号支持TEDS，实现即插即用，调试效率提升 80%
安装方式：普遍采用 螺纹安装，且对上下同轴度要求极高，是保证精度的关键

拉压双向力测量，为什么总"测不准"？

在自动化压装、材料测试、机器人装配等场景中，工程师需要同时精确感知"拉力"和"压力"。然而，传统单向量传感器或通用型传感器，往往在以下方面表现不佳：

痛点	现状描述	量化后果
单向传感器无法双向测量	压式传感器只能测压力，无法感知拉力	被迫使用两个传感器分别测量，系统复杂、成本高、安装空间需求翻倍
安装同轴度要求不被重视	螺纹安装时，上下连接件不对心，产生侧向力	测量误差可达 ±2%~5% F.S.，严重时导致传感器内部应变结构损坏
精度与量程的矛盾	小量程传感器精度高但易过载，大量程传感器精度低但耐用	在精密装配（如轴承压入）和大吨位物料测试之间难以两全
信号干扰排查困难	在工业现场（电机、变频器旁），传感器输出mV级信号易受电磁干扰	读数波动、数据失真，控制系统误判，导致设备频繁停机或产品报废
更换传感器调试繁琐	新换传感器需重新在变送器中设置灵敏度、量程和校准参数	单次换型调试平均耗时 15~30分钟，影响产线效率

“我有一个拉压双向的测试需求，需要一个既能测精密拉力、又能测标准压力的传感器，而且安装必须简单可靠，到底该怎么选？”
—— 来自材料测试和自动化设备工程师最真切的提问

力准LFT系列——拉杆式拉压传感器的"百科全书"

力准传感的 LFT系列 拉杆式拉压传感器，是行业内品类最齐全、技术最成熟的产品线之一。它通过 螺纹安装 + 双向弹性体结构 + 高精度应变电桥，完美解决了上述所有痛点，堪称拉压双向力测量的"标准答案"。

1. 工作原理：为什么"拉杆"能同时感知拉力和压力？

力准LFT系列传感器的核心是一个不锈钢螺纹弹性体，其工作流程可以拆解为三步：

弹性体感知：传感器两端为标准螺纹接口（通常一端为外螺纹，一端为内螺纹）。当拉力或压力沿轴向作用于两个螺纹端时，传感器中间的精密弹性体产生轴向拉伸或压缩应变
应变计转换：在弹性体的关键应变区，精确粘贴了4片（全桥）电阻应变计。当弹性体被拉长或压缩时，粘贴其上的应变计随之形变，导致电阻值发生变化（ΔR）
惠斯通电桥输出：4片应变计连接成全桥惠斯通电桥。桥路失衡时，输出一个与施加力（拉力或压力）成正比的mV级电压信号。传感器的输出极性可以明确显示受力方向（拉力为正，压力为负，或反之）

核心逻辑：通过精密螺纹弹性体将拉压机械力转化为轴向应变，再利用全桥应变电桥输出与力成正比的电信号，这便是LFT系列传感器"拉压双向+高精度"的力学密码。

2. 核心产品矩阵全景图：全量程、多精度、灵活选型

力准LFT系列产品线非常丰富，不同型号在量程、精度、结构和防护上各有侧重：

轻载系列（5~100kg）

产品型号	量程范围	精度（非线性）	防护等级	输出灵敏度	核心特征与推荐场景
LFT-12B-H26	0~5, 10, 20, 30kg	±0.5% F.S.	IP64	1.0±10% mV/V	超小量程，适合微型负载测试
LFT-13B	0~5, 10, 20, 30, 50kg	±0.5% F.S.	IP65	1.0~1.5 mV/V	轻载通用型，IP65防护，性价比高
LFT-13C	0~5, 10, 20, 30, 50, 100kg	±0.5% F.S.	IP65	1.0~1.5 mV/V	轻载宽量程，100kg上限，防护好
LFT-16B	0~5, 10, 20, 30, 50, 100kg	±0.1% F.S.	IP65	1.0~1.5 mV/V	轻载精度标杆，限位槽安装
LFT-20Q	0~5, 10, 20, 30, 50, 100kg	±0.1% F.S.	IP65	1.5±10% mV/V	轻载高精度，灵敏度更高
LFT-25M	0~5, 10, 20, 30, 50, 100kg	±0.1% F.S.	IP64	2.0±10% mV/V	轻载高灵敏度（2.0mV/V）+高精度
LFT-09M-H27	0~5, 10, 20kg	±0.1% F.S.	IP65	1.0~1.5 mV/V	特小量程高精度，IP65防护
LF-20	0~5, 10, 20, 30, 50, 100kg	±0.5% F.S.	IP65	2.0±10% mV/V	轻载通用型，输出灵敏度高

中重载系列（50kg~2t）

产品型号	量程范围	精度（非线性）	防护等级	输出灵敏度	核心特征与推荐场景
LFT-12J	0~50, 100, 200, 300kg	±0.1% F.S.	IP65	1.0±10% mV/V	中量程高精度，滞后/重复性最优
LFT-13D	0~200, 300, 500kg	±1.0% F.S.	IP65	1.0~1.5 mV/V	中量程通用型，高性价比
LFT-34	0~50, 100, 200, 500, 1000kg	±0.5% F.S.	IP65	1.5~2.0 mV/V	重载通用型，量程广，性价比高
LFT-51K	0~50, 100, 200, 300, 500, 1000, 2000kg	±0.2% F.S.	IP65	1.5~2.0 mV/V	重载通用型，参数互补
LFT-51KA	0~50, 100, 200, 300, 500, 1000, 2000kg	±0.2% F.S.	IP65	2.0±10% mV/V	重载主力，精度高，高性能
LFT-51L	0~50, 100, 200, 300, 500kg, 1, 2t	±0.2% F.S.	IP65	1.5~2.0 mV/V	重载精度升级版，滞后/重复性最优
LFT-25	0~1, 2, 3, 5, 10, 20, 30, 50, 100kg	±0.1% F.S.	IP65	2.0±10% mV/V	宽量程轻载，小到1kg，大到100kg

大吨位/特殊系列（1t~5t）

产品型号	量程范围	精度（非线性）	防护等级	输出灵敏度	核心特征与推荐场景
LFT-46	0~50, 100, 200, 300, 500, 1000kg	±0.5% F.S.	IP65	1.0~1.5 mV/V	重载高防护，标准量程覆盖
LFT-F05	0~1, 2, 3, 5t	±0.1% F.S.	IP65	2.0±10% mV/V	大吨位精度之王，5-Pin接头
LFT-07	0~5(0.5mV/V), 10, 20, 30kg	±0.5% F.S.	IP64	0.5/1.0~1.5mV/V	仅测压缩力，过载能力略低

选型核心逻辑：

追求极致精度（≤±0.1% F.S.）+ 轻载（≤100kg）：选 LFT-16B / LFT-20Q / LFT-25M（轻载三剑客）
追求极致精度（≤±0.1% F.S.）+ 重载（1t~5t）：选 LFT-F05（5-Pin接头，大吨位标杆）
通用型/高性价比（±0.5% F.S.）+ 轻载（5~100kg）：选 LFT-13B / LFT-13C
通用型/高性价比（±0.5% F.S.）+ 重载（50kg~2t）：选 LFT-34 / LFT-51K
重载高精度（±0.2% F.S.）：选 LFT-51KA / LFT-51L
仅测压力（单向）+ 轻载：选 LFT-07（注意过载能力较低）

3. 安装与使用指南：同轴度是"生命线"

拉杆式传感器的安装质量，直接决定了其测量精度和使用寿命。以下为必须遵守的三大铁律：

铁律①：同轴度是灵魂！ LFT系列传感器采用螺纹安装。安装时，必须确保传感器上下连接件（如压杆和底座）的同轴度极高（通常要求 <0.1mm）。上下不同轴会导致传感器承受额外的弯矩（侧向力），显著影响精度（误差可达 ±2%~5%），并在长期使用中导致传感器内部的应变结构疲劳损坏。如何保证同轴度：使用专用定位工装或在安装前进行同轴度测量
铁律②：限位安装（部分型号） 部分型号（如LFT-16B、LFT-12B-H26）明确要求采用 限位安装（Slot Mounted） 方式。安装时使用传感器侧面的限位槽进行固定，而非仅依靠螺纹锁死。这种设计能有效防止传感器在受力时发生旋转，确保力沿轴向垂直传递
铁律③：严格按照受力方向安装 每一只LFT传感器顶部都有受力方向标识（Load Direction），通常是双箭头符号（如 ↓↑↑↓）。安装时必须确保拉力或压力沿此轴向施加，不可有侧向分力

其他要点：

接线规范：标准四/五线定义——红（激励+）、黑（激励-）、绿（信号+）、白（信号-）、黄（屏蔽线）
信号传输距离：mV/V信号长距离传输会衰减，建议传感器与变送器之间的距离不超过 15米。远距离传输时推荐使用4-20mA输出型变送器
过载保护：日常使用严禁超过安全过载（150%）。建议在安装结构中加入机械硬限位，防止意外冲击导致超载损坏

从"双向力测不准"到"一次装好，拉压无忧"

一家汽车零部件材料试验机的制造商，需要为拉压试验台配套传感器，要求既能精确测拉力（最大10kN），又能测压力（最大5kN），且精度必须达到±0.3% F.S.以内。此前使用S型传感器（LFS系列），因安装复杂、同轴度难以保证，导致测量偏差较大。采用力准 LFT-51KA（量程0~1000kg/2000kg可选，精度±0.2% F.S.） 并通过螺纹精心对心安装后：

对比维度	改造前（使用S型传感器）	改造后（使用力准LFT-51KA）	提升效果
拉压双向测量能力	可测，但需专用夹具转换，操作复杂	直接螺纹连接，拉力/压力自动可测	操作便捷性提升 100%
安装同轴度	需保证上下U型夹具的同轴度，精度难控	螺纹安装+定位工装，同轴度轻松保证 <0.05mm	安装成功率从 70% 提升至 99%
测量精度（拉压）	侧向力矩影响，精度仅达±0.5% F.S.	轴向受力，精度稳定在 ±0.2% F.S.	精度提升 2.5倍
寿命与维护	U型夹具磨损，需每年更换	不锈钢螺纹接口，可多次拆装，设计寿命 >3年	维护成本降低 60%
综合良品率	拉力测试偏差大，影响材料性能判定	拉压数据精准，材料测试结果可靠	不良品减少 87.5%

拉杆式（LFT系列）vs S型（LFS系列）选型对比

对比维度	拉杆式（力准LFT系列）	S型（力准LFS系列）
安装方式	两端螺纹安装	两端销孔/螺纹安装
结构特点	直接串联于刚性结构中	吊挂/悬挂式或串联安装
适用场景	静态/准静态拉压力测试、压机油缸与压板之间	吊钩秤、材料试验机、需吊挂/悬挂式拉力测试
同轴度要求	极高（<0.1mm）	较高，但比拉杆式略宽松
典型精度	±0.1%~±0.2% F.S.	±0.03%~±0.05% F.S.（精度更高）
过载能力	150%~200%	最高500%（LFS-02）
选型建议	螺牙连接，内嵌于机械结构中选LFT	销轴悬挂，做拉/压力自由选LFS

客户证言

“以前用S型传感器做拉压测试，每次装夹都要调半天同轴度，数据还不稳定。换了力准的LFT拉杆式传感器，螺纹一拧就能保证对心，精度直接到了0.2%，拉压数据再也没出过偏差。”
—— 某汽车零部件材料试验机厂商 · 测试工程师

选择力准拉杆式拉压传感器的四大核心理由

拉压双向，一个搞定：从LFT-16B（5~100kg，±0.1%）到LFT-F05（1~5t，±0.1%），覆盖全量程的拉压双向测量需求，无需组合多个传感器
极致精度，面面俱到：轻载型号精度可达 ±0.1% F.S.（LFT-16B、LFT-20Q、LFT-25M）；重载型号精度可达 ±0.2% F.S.（LFT-51K、LFT-51L），满足从精密测试到工业重载的需求
螺纹安装，牢靠信服：全系采用 不锈钢材质 + 螺纹安装，结构坚固，安装简单。通过保证同轴度，即可获得稳定、高精度的数据
全面防护与智能升级：核心型号达 IP65 防护等级，无惧油污粉尘；超过 10款 型号支持 TEDS 智能功能，接线后自动识别，调试效率提升 80%

FAQ（常见问题解答）

Q1：拉杆式传感器（LFT系列）和S型传感器（LFS系列）在拉压力测量上，该选哪个？

A：两者都能拉压双向测量。S型（LFS系列）：两销孔/螺纹安装，适合测力点分散、需要吊挂/悬挂式的拉力测试（如吊钩秤）。拉杆式（LFT系列）：两端螺纹安装，适合需要 直接串联在刚性结构中 的拉压力测量（如压机油缸与压板之间）。更适用于静态或准静态的力测试，结构刚度更高，更适合精确的轴向力测量。螺牙连接、内嵌于机械结构中选LFT；销轴悬挂、做拉/压力自由选LFS。

Q2：LFT系列里，哪些型号是只测压力（单向）的？哪些是全双向（拉压）的？

A：绝大多数LFT系列（LFT-13、-16、-20、-25、-34、-51系列以及F05）都是 全双向（拉压） 的。有一个特例：LFT-07 官方资料明确标注 “仅适用压力向”。除LFT-07外，其余型号均可用于拉压双向测量。

Q3：安装时如何保证同轴度？有没有一些工具或方法来确保？

A：保证同轴度是LFT传感器安装的核心。常见方法：① 专用定位工装——在需频繁安装的工位上，设计带定位台阶的安装底座，传感器外径与底座阶梯孔精密配合；② 导向套/导向柱——在上下连接件之间增加导向柱和导向套，限制侧向位移；③ 同轴度测量仪——使用激光同轴度测量仪或百分表测量校准。标准要求同轴度 <0.1mm，精密应用建议 ≤0.05mm。

Q4：LFT系列传感器输出的mV信号（如1.5mV/V），该怎么接到PLC上？

A：mV信号非常微弱，不能直接接PLC，必须经过变送器转换：① 模拟量方案——串接力准 L808多通道变送器，转换为标准的4-20mA或0-10V信号，再接入PLC模拟量模块；② 数字量方案——用力准 L100F双通道控制仪表，直接读取数字信号，通过RS485 Modbus RTU发送给PLC。推荐使用L808进行mV/V→4-20mA转换，远距离传输抗干扰能力最强。

Q5：LFT-16B标注的"限位槽安装"，应该怎么理解？是不是不需要螺纹了？

A："限位槽安装"与"螺纹安装"是两种不同或相结合的安装方式。螺纹安装：通过传感器外螺纹拧入底座固定。限位槽安装：传感器侧面有通孔或腰形槽，用插销或螺丝穿过槽固定在底座上，能很好地限制传感器旋转，确保力方向不变。在LFT-16B上，可根据实际情况选择使用侧面的限位槽（用螺丝/销钉固定）或底部的螺纹孔。多数情况下，为确保力轴向性，限位安装更推荐。

Q6：LFT-F05采用5-Pin接头输出，和常规的电缆出线有什么区别？

A：LFT-F05采用 5-Pin接头输出，优点是：① 快速插拔——适合需要频繁更换传感器或拆卸设备的场景；② 接线标准化——避免现场接线错误；③ 防护可靠——配套IP67等级接插件，防水防尘能力优于普通电缆出线。需配套使用力准提供的 匹配接插件线缆，不建议自行焊接。

拉压双向，一"杆"锁定！

立即为您的精确测量设备换上力准LFT系列拉杆式传感器，体验真正的"标准答案"！

访问官网：
拨打咨询热线：0755-89233819
技术工程师电话：18198486066

让力准传感的 40年技术积淀 和 全系列拉杆式拉压传感器，为您的精确测量提供最可靠的"标准答案"！
