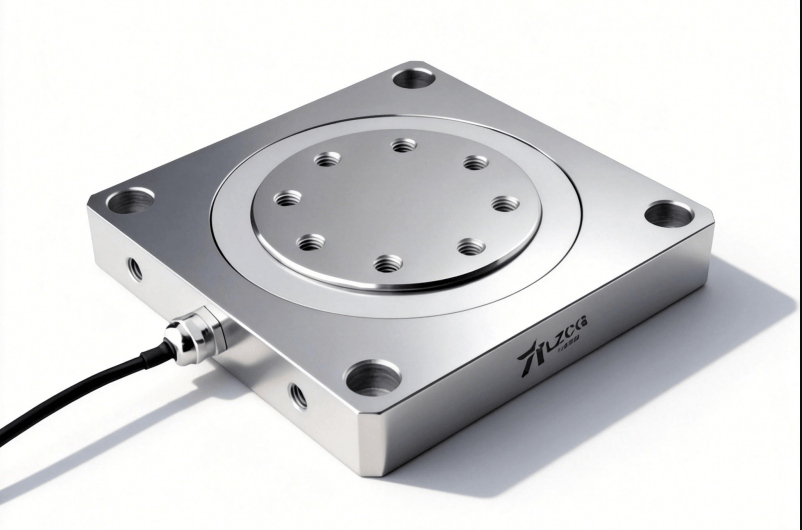

力准传感平板测力传感器：结构紧凑，适合狭小空间的力测量

力准传感平板测力传感器：结构紧凑，适合狭小空间的力测量

【核心数据速览】

• 核心原理：基于电阻应变式惠斯通电桥，将施加在平板上的垂直压力转换为与力值成正比的mV/V电信号
• 力准LFP/LFQ/LFC系列平板传感器：型号超 10款，从 0.2t ~ 30t 多档量程覆盖
• 超薄紧凑设计：高度低至 30mm（LFP-20A），轻松嵌入狭小空间
• 高精度表现：核心型号（LFC-180A、LFC-140、LFC-150、LFP-150A、LFQ-W100）非线性/滞后/重复性均 ≤±0.05% F.S.
• 宽温工作：工作温度范围 -20°C ~ +80°C，温补范围 -10°C ~ +60°C，适应多数工业环境
• 极端过载保护：安全过载 150%，极限过载 200%，提供充足安全裕度
• 防护等级覆盖：从 IP64（LFQ-W100、LFP-150A）到 IP66（LFP-212A、LFP-220），无惧潮湿粉尘
• 灵活材质选择：合金钢（大吨位型号如LFC-180A）或不锈钢（小吨位型号如LFQ-W100、LFP-150A）

为什么"平板式"结构是狭小空间测力的"最佳拍档"？

在自动化设备、新能源压装、3C组装等领域，工程师们常常面临一个两难选择：要么选择结构坚固、精度高但体积庞大的传统柱式/梁式传感器，要么选择小体积但稳定性差的简易测力元件。力准的平板测力传感器系列，正是为此类"挑剔"的安装需求而生：

“我需要一个超薄、扁平、可以直接塞进压机里的传感器，量程还要能到10吨，精度要0.1%以内，有这种产品吗？”
—— 来自新能源电池压装设备工程师的普遍诉求

力准LFP/LFC系列——为"狭小空间"量身定制的高精度测力专家

力准传感的平板测力传感器系列，正是为解决上述痛点而设计。它们拥有极低的结构高度和紧凑的平面尺寸，可以直接安装在压机、模具或工装内部，实现原位测力。

1. 工作原理：为什么"平板"也能精准测力？

所有力准平板测力传感器的核心是一个扁平化的电阻应变式弹性体：

• 弹性体感知：当压力垂直作用于传感器的平板上表面时，压力通过平板传递给内部的扁平圆盘状或方块状弹性体。由于传感器高度极低，弹性体发生的是微小但可控的剪切或弯曲应变
• 应变计转换：在弹性体的关键应变区域，精确粘贴了多组电阻应变计，并连接成惠斯通电桥。应变的产生导致桥路失衡，输出一个与施加力成正比的mV级电压信号
• 一体化结构：与分体式传感器不同，力准平板传感器采用一体化成型的合金钢或不锈钢弹性体，将受力面和测量元件集成在一个超薄模块中。这种结构决定了其刚性好、形变量小、动态响应快的特点
• 法兰安装：最常用的安装方式为法兰安装。传感器四周有精密的安装孔，通过螺栓牢固固定在上下安装板上，确保力传递路径明确，不引入额外弯矩

2. 核心产品家族一览：按"量程"和"尺寸"快速定位

力准平板测力传感器系列包含 LFC系列（合金钢大吨位）、LFP系列（不锈钢小吨位/中等吨位） 和 LFQ系列（不锈钢微吨位），总有一款匹配您的空间和量程：

选型核心逻辑：

• 需要极致精度（≤±0.05% F.S.）+ 合金钢大吨位（1t~30t）：选 LFC-140 / LFC-180A / LFC-150。适合新能源电池压装、合模力监测等关键工位
• 需要极致精度（≤±0.05% F.S.）+ 不锈钢小吨位（≤100kg）：选 LFP-150A 或 LFQ-W100。适合精密压装、按键手感测试等3C/实验室场景
• 需要耐腐蚀/潮湿环境 + 中等吨位（0.2t~5t）：选 LFP-220（不锈钢+IP66）
• 需要超高/低温环境（-40~150°C）：选 LFP-275（全系唯一宽温规格）
• 需要超高防护（IP66）+ 大吨位（20t）：选 LFP-212A
• 小量程通用（100~200kg）：选 LFP-20A（高度仅30mm，超薄首选）

3. 安装指南：法兰安装 + 平面度 = 成功的关键

平板测力传感器最常见的安装方式是法兰安装，其安装质量直接决定了测量精度和使用寿命：

• 上下安装面处理：传感器的受力面和安装面必须与上下工装紧密、平整、无间隙地贴合。建议对安装面进行研磨或精加工，确保平面度达到 ≤0.05mm。不平整的安装面会导致传感器偏载、读数不稳定甚至损坏
• 螺栓紧固的注意点：严格按照图纸标注的安装孔尺寸和深度加工安装底座。使用高强度内六角螺栓，采用 对角线顺序逐步拧紧 至推荐的扭矩值，避免单边过紧导致弹性体初始变形
• 刚性连接与力传导：传感器的受力面必须与上方的加压部件（如压头、压板）刚性接触，确保力 100% 通过传感器传递。受力面与固定面之间不能有任何附加连接物（如弹簧、橡胶垫），否则会导致力值分流，测量不准
• 避免侧向力与弯矩：在传感器周围安装定位销钉，可有效防止侧向偏移，避免传感器受到非垂直方向的力。设计工装时，应确保施力中心线与传感器受力面的中心重合，杜绝倾斜加载
• 预留变形空间：传感器在受力时会产生微小的弹性形变。安装工装时，必须预留足够的空隙，确保传感器上下移动顺畅，避免工装接触到传感器的侧壁或盖板，造成"卡死"现象

4. 接线定义：通用的五线制标准

所有力准平板测力传感器均采用标准的四线制+屏蔽接线方式。接线错误是导致信号不稳和读数异常的主要原因：

注意事项：

• 接线时，请在断电状态下操作
• 屏蔽线（黄色）应只在变送器端 单端接地，传感器端保持悬空，避免形成地环路
• 确保传感器和变送器之间的连接牢固，避免松动

从"间接推算"到"直接原位测量"

一家新能源锂电池热压化成机制造商，需要在高度仅 60mm 的狭小压装空间内，精确测量每个电池芯的压装力（5吨级），以确保电池厚度一致性和内部活性物质活化效果。此前，他们因空间限制，只能通过油压传感器间接推算压力，精度差且无法实时监控。采用力准 LFC-180A（量程5t，精度±0.05% F.S.，厚度仅56mm） 直接安装在压板与压机底座之间，实现原位测力后：

平板测力传感器 vs 柱式传感器：选型对比

客户证言

“设备内部只有60mm高的空间，传统传感器根本塞不进去。力准的LFC-180A厚度只有56mm，刚好嵌入，精度还比油压推算高了100倍，电池压装的厚度一致性大幅提升。”
—— 某新能源锂电池设备制造商 · 机械设计工程师

选择力准平板测力传感器的四大核心理由

• 超薄紧凑，轻松嵌入：最低 56mm 厚度（LFC-180A）至 30mm 厚度（LFP-20A），完美适配高度受限的压装、合模、点检等空间
• 极高精度，信号稳定：核心型号（LFC-140/LFC-180A/LFC-150/LFP-150A/LFQ-W100）非线性/滞后/重复性均 ≤±0.05% F.S.，业界顶尖水平
• 量程与材质灵活选择：从 10kg（LFQ-W100/LFP-150A）到 30t（LFC-150），从不锈钢（耐腐蚀）到合金钢（高强度），按需选择
• 防护坚固，适应性强：IP65/IP66 高防护等级 + -20°C~+80°C 宽温工作，无惧工业现场的油污、粉尘和温度变化

FAQ（常见问题解答）

Q1：平板测力传感器（如LFC-180A）和柱式/环形传感器相比，应用场景的最大区别是什么？

A：最核心的区别在于 安装空间和受力方式。平板传感器是 平面接触、法兰安装 的整体式模块，厚度极薄，专门为直接安装在压板、模具下方测垂直压力而设计。柱式/环形传感器通常高度更高，适合有通孔或轴向受力集中点的场合。安装空间高度受限且需测量大面积平面压力→平板传感器是唯一合理选择。

Q2：LFQ-W100和LFP-150A都是100kg量程，精度都是±0.05% F.S.，怎么选？

A：两者核心精度相同。LFQ-W100：量程选项最多（0~10/20/30/50/100kg），整体尺寸更紧凑，适合多种小量程切换或空间极度紧凑的场景。LFP-150A：量程仅到100kg，输出灵敏度更高（2.0±10% mV/V），信号输出更大，抗干扰能力略强，适合信号噪声较大的环境。

Q3：设备环境有高温（70°C），LFC系列的工作温度范围是多少？会影响精度吗？

A：LFC系列工作温度范围为 -20~80°C，70°C下可正常工作。但需关注 温补温度范围（-10~60°C），在此范围内温度漂移（±0.05% F.S./10°C）被线性校准。70°C下使用（超出补偿范围），温度漂移会增大，但仍在工作范围内。建议订货时联系力准技术确认是否需高温补偿校准。

Q4：平板传感器能不能同时测拉力和压力？

A：绝大多数平板测力传感器是单轴单向的，只能测量垂直方向的压力（压缩力）。传感器没有设计用于承受反向拉力或侧向剪切力的结构，强行施加拉力会损坏传感器。如需测量拉力或双向力，请选择 S型拉压力传感器（如LFS系列）。

Q5：传感器接线后上电，显示一个值但没有任何负载（空载），这个值正常吗？

A：完全正常。 这是由于传感器零点和变送器零点不完全一致导致的 零点偏移。所有力准传感器在安装后，都建议进行一次零点校准操作：将传感器置于无负载状态（空载），在变送器或仪表上执行 “去皮/置零” 操作，系统自动记录当前值作为零点。此后显示的便是相对于零点的净重/净力值。

Q6：平板传感器的防护等级IP65和IP66有什么区别？该怎么选？

A：IP65：防尘且能防止喷水（任何角度喷水无影响），适用于有溅水但不长期浸水的环境（如压装工位旁）。IP66：防尘且能防止 强力喷水（12.5mm喷嘴，100L/min流量），适用于可能被高压水枪冲洗的环境（如食品加工、清洗工位）。一般溅水环境选IP65；高压水枪冲洗环境必须选IP66。
