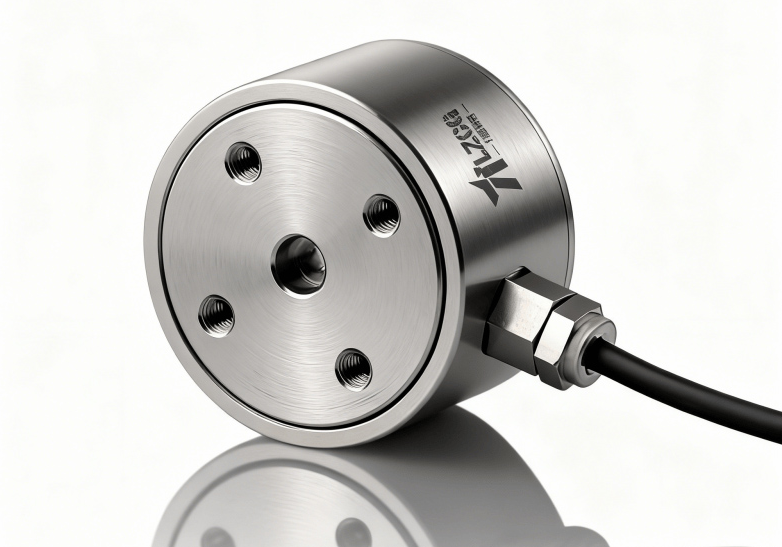

力准传感LF系列柱式测力传感器：重载称重与压机力的首选方案

力准传感LF系列柱式测力传感器：重载称重与压机力的首选方案

【核心数据速览】

• 核心原理：基于电阻应变式与惠斯通电桥，将机械压力转化为可测量的电信号
• 结构优势：圆柱形主体，刚度极高、抗侧向力能力强，适合大吨位测量
• 力准LF系列量程覆盖：从 0~50kg（LF-603）至 0~10t（LF-603/LF-609），多型号覆盖不同负载区间
• 核心精度：非线性/滞后/重复性可达 ±0.05% F.S.（LF-605、LF-605D、LF-602等型号）
• 材质多样：可选不锈钢（LF-603/LF-605等）、合金钢（LF-601）、铝/合金钢（LF-602）
• 防护等级全面：从 IP50（LF-605等）到 IP65（LF-603），适应不同工业环境
• 安全过载 150%，极限过载 200%，提供充足安全裕度
• 可选 TEDS智能功能：实现传感器即插即用，调试效率提升 80%

大吨位力测量，"稳"和"准"为何这么难？

在重型机械、压机、称重等大吨位（1吨以上）力测量场景中，工程师们常常遇到以下挑战：

“大吨位压装，柱式传感器是’老大哥’，但它到底怎么选、怎么用才靠谱？”
—— 来自冲压、合模、称重行业工程师最频繁的提问

从原理到选型与安装，一篇讲透柱式传感器

力准传感拥有近 40年 的柱式传感器研发制造经验，其 LF系列 柱式传感器是行业内品类最齐全、历史最悠久的产品线之一。以下为柱式测力传感器的全解析。

1. 工作原理：为什么能扛起"千钧重压"？

柱式传感器的核心秘密在于其 圆柱形的弹性体结构：

• 刚性柱体承载：柱式传感器的弹性体是一个实心或空心柱体。当压力沿柱体轴向施加时，柱体发生微小的轴向压缩形变（通常 <0.1mm）。由于柱体刚度极大，它能承受的力值远超其他结构
• 应变计感知形变：在柱体的侧壁特定区域，粘贴有金属应变计。当柱体受压缩短时，应变计也随之发生形变，导致电阻值发生微小变化（ΔR）
• 惠斯通电桥输出信号：四组应变计构成一个惠斯通电桥。桥路平衡时（无载荷）输出为零；桥路不平衡时（有载荷）输出一个与压力成正比的mV级电压信号
• 法兰安装确保力垂直：柱式传感器采用法兰安装，通过底部法兰与安装基座固定。这种安装方式能有效将压力垂直传递至柱体，减少侧向力的干扰

核心逻辑：刚性柱体支撑 + 法兰垂直传力 + 应变电桥输出，这就是柱式传感器能"扛得住、测得准"的力学密码。

2. 核心型号对比：一张表看懂LF系列全家族

力准传感的LF系列柱式传感器型号非常丰富，不同型号在量程、材质、精度、防护等级上各有侧重：

选型核心逻辑：

• 追求最高精度 + 小量程（≤50kg）+ 防护一般：选 LF-605系列（A/B/C/F/M/N），全系±0.05%精度
• 追求最高防护（IP65）+ 宽量程（50kg~10t）：LF-603 是唯一选择（不锈钢材质）
• 高精度 + 中等量程（0~5t）+ 防护一般：选 LF-605D（±0.05%，转接插头）或 LF-605N（±0.05%，通用型）
• 大吨位（5~10t）+ 高性价比：选 LF-609（±0.5%，通用重载）或 LF-610（±0.5%非线性，中大吨位）
• 需要降低设备自重 + 高精度：选 LF-602（铝合金材质，±0.05%）
• 超大吨位（10t）+ 需要高防护：选 LF-601（合金钢/不锈钢，IP64）

3. 安装与使用指南：平面度是生命线

柱式传感器对安装条件有严格要求，特别是法兰安装方式：

• 安装方式：所有LF系列柱式传感器均采用 法兰安装。传感器底部有一个法兰圆盘，通过螺栓将其固定在坚固的安装基座上
• 安装面要求（核心）：安装基座和受力压头的上下平面度必须满足极高要求。安装面不平会导致传感器承受侧向力（弯矩），显著影响精度（误差可达 1%~5%），并在长期使用中导致传感器内部应变结构疲劳损坏。力准官方资料明确强调：“对结构件上下平面度有较高要求”
• 受力方向：柱式传感器仅用于压向测量（压力）。力必须沿传感器轴向（从上至下）施加，不可有侧向分力
• 接线规范：标准四/五线定义——红（激励+）、黑（激励-）、绿（信号+）、白（信号-）、黄（屏蔽线）。柱式传感器通常使用 Ø3~5mm 的粗线缆，抗拉能力强
• 过载保护：日常使用严禁超过安全过载（150%）。建议在传感器下方安装机械硬限位，防止意外冲击导致超载损坏

从"频繁校准"到"一次装好、稳定运行"

一家汽车零部件冲压线的集成商，需要为200吨冲床安装压力监测传感器。此前使用环形传感器，但频繁因安装面不平导致精度偏差，需每月校准一次。升级为力准 LF-603（10t量程） 后：

柱式 vs 环形 vs 平板式：大吨位压装与称重场景选型对比

核心结论：柱式传感器是 通用性最强、精度最均衡 的大吨位力测量方案，是"重型称重与压机力"场景下的首选。量程极大（>10t）选环形；需超薄设计选平板式。

选择力准柱式传感器的四大核心理由

• 40年技术沉淀：国内最早研发柱式传感器的企业之一，掌握全系列柱式弹性体的设计与制造工艺
• 全系列覆盖，按需选型：从 0~50kg（LF-605A）到 0~10t（LF-603/LF-609），从不锈钢、合金钢到铝合金，覆盖所有重载称重与压装需求
• 极致的安装适应性：统一采用法兰安装，对结构件平面度要求明确，安装方便且可靠
• 多元化材质与防护：从 IP50（通用型）到 IP65（LF-603），从不锈钢到铝合金，适应各种工业环境与成本要求

FAQ（常见问题解答）

Q1：柱式传感器和环形传感器在安装要求上有什么不同？哪个更容易安装？

A：两者安装方式不同。柱式传感器是法兰安装——通过底部法兰盘用螺栓固定在基座上，核心要求是上下安装面的 平面度。环形传感器是螺纹安装——通过螺纹孔连接压杆和底座，核心要求是压杆与底座的 同轴度。对于大多数重载设备，加工一个平面比保证长螺杆的同轴度更简单，因此柱式在机械加工上通常更容易满足要求。

Q2：LF-605系列不同后缀（A/B/C/F/M/N/H15等）的柱式传感器，在尺寸上通用吗？

A：这些后缀代表同一基础结构下的不同量程档位与性能微调。安装法兰的尺寸在不同量程下会有差异，但同一量程档位的不同型号安装尺寸通常一致。选型时必须确认具体型号的图纸尺寸是否与您的设备匹配，切勿仅凭型号后缀判断尺寸通用性。力准技术工程师可提供精确的2D/3D图纸。

Q3：柱式传感器能用于"拉力"测量吗？

A：标准LF系列柱式传感器仅设计用于压向（压缩）测量。其弹性体结构和安装方式均针对压力优化，无法可靠地承受拉力。如需同时测量拉力和压力，建议选择 S型拉压传感器（如LFS系列）或拉杆式拉压传感器。

Q4：-20℃~80℃的工作温度范围，是指传感器在80℃时也能正常工作吗？精度会受影响吗？

A：传感器在 -20℃~80℃ 范围内可以工作，不会损坏。但精度指标（如非线性、温漂）只在 补偿温度范围（-10℃~60℃） 内得到保证。例如，温度灵敏度漂移为 ±0.05% F.S./10°C，意思是温度每变化10°C，输出值最多变化±0.05%。80℃下工作（超出补偿范围20℃），零点和灵敏度漂移可能超出标称值。高温环境应用（如热压机）建议联系力准工程师确认是否需要定制高温版本。

Q5：柱式传感器在长期使用后，如何判断是否需要重新校准或更换？

A：通过以下迹象判断：

• 零点偏移：空载状态下，传感器输出远偏离出厂零点（变化超过 ±5% F.S.）
• 读数异常：同一点反复测量同一力值，读数重现性差（超过 ±0.2% F.S.）
• 物理痕迹：传感器表面出现裂纹、变形或受力面有压痕
• 周期校准超差：年度校准时，传感器精度超出标称值的 ±0.2% F.S.

出现以上任何一种情况，建议返回力准进行专业检测或直接更换新传感器。

Q6：柱式传感器与平板式传感器在大吨位场景下如何选择？

A：柱式传感器（如LF系列）采用实心圆柱体结构，刚度极高、抗侧向力强，适合安装空间充裕、受力方向明确的重载压装与称重场景。平板式传感器采用扁平方形/圆形板结构，高度低、受力面大，适合安装高度受限、需要大面积均匀受力的场景（如平台秤、料斗秤）。空间充裕选柱式，高度受限选平板式。

重载称重与压机力的"定海神针"——力准柱式传感器

助您一"压"定音！

• 访问官网：
• 拨打咨询热线：0755-89233819
• 技术工程师电话：18198486066

让力准传感的 40年技术积淀 和 全系列柱式传感器，为您的重型设备提供最稳固、最精准、最耐用的力控方案！
