力准传感LF-YD系列压电力传感器：动态力测量的"毫秒级"专家

【核心数据速览】

• 核心原理：利用压电晶体的正压电效应，将作用在传感器上的动态或准静态力直接转换为与之成正比的电荷信号（pC）

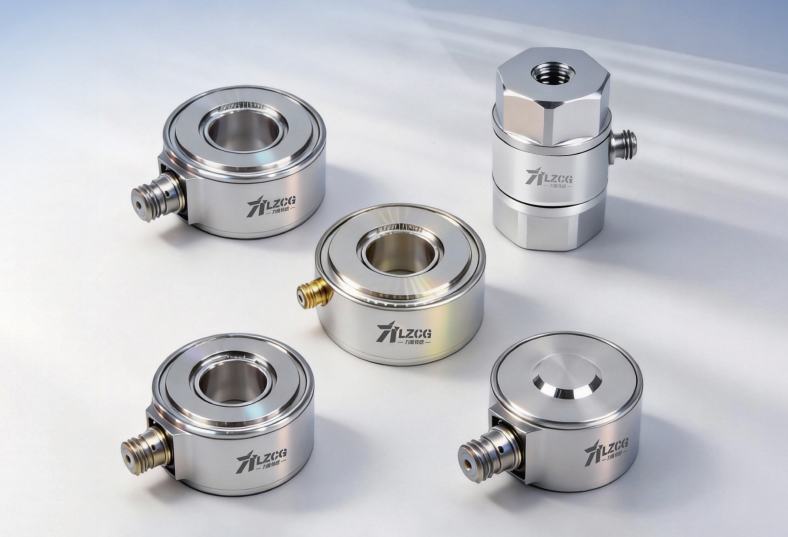

• 力准LF-YD系列：提供 LF-YD-C01-5（0~5kN）、LF-YD-C02-10（±10kN） 及 LF-YD-D22/D26/D30系列（0~35kN至0~60kN） 等核心型号
• 超高谐振频率：最高可达 70kHz（LF-YD-C01-5），可捕捉微秒级响应的瞬态冲击力
• 高刚度与"零位移"：传感器刚度极高，受力时几乎无变形，不改变被测系统的力学特性
• 极宽工作温度：-40°C ~ +150°C，适应发动机、高温压装等热环境
• 高过载能力：安全过载 120%，提供充足安全裕度
• 静态精度指标优异：线性度、迟滞、重复性均 ≤1% F.S.，确保准静态力测量也精准可靠
• 电荷输出：需配套电荷放大器（如力准 LD-600 准静态电荷放大器）使用

• 多安装方式：支持 胶粘/夹具（LF-YD-C01-5）或 2-M12螺纹（LF-YD-C02-10）安装

为什么"动态力"是世界级的测量难题？

在发动机燃烧室压力测试、高速冲压、材料冲击试验等场景中，力值在毫秒甚至微秒级内发生剧烈变化。传统应变式传感器因机械结构限制，面对这样的"毫秒级"挑战时，表现得力不从心：

“传统传感器只能测’慢动作’，当被测力在’毫秒级’内完成时，我需要一个能真正捕捉到冲击瞬间的’快枪手’。”
—— 来自动力电池冲击测试和高速压装工程师最深刻的感受

力准LF-YD系列——动态力测量的"快枪手"

力准传感的压电力传感器，正是为应对上述挑战而设计。其基于压电效应的原理与应变式传感器截然不同，以 极快的响应速度、极高的刚度和超长的疲劳寿命，成为动态力测量的不二之选。

1. 工作原理：为什么压电式能"快"过应变式？

核心区别在于"力的感知方式"：

• 应变式：力作用于弹性体→弹性体发生物理形变（微米级）→粘贴其上的应变计感知形变→电阻变化→输出信号。流程必须经过"形变"这一步，物理惯性决定了响应时间在 毫秒级
• 压电式：力作用于压电晶体→压电晶体表面因正压电效应→瞬间产生电荷（pC）。无物理形变，电荷的产生与力的施加几乎是同频的，响应时间可达 微秒级

形象类比：

• 应变式：像"弹簧秤"——弹簧拉伸变形才能指示重量，有延迟
• 压电式：像"麦克风"——声音（机械波）一出现，振膜瞬间产生电信号，几乎无延迟

工作流程：

• 压电效应：压电力传感器内部由石英晶体制成。当动态力作用于传感器表面时，晶体发生微小剪切形变（ <1微米），在其表面产生与力值成正比的电荷（pC）。电荷的极性可以指示受力方向（拉力或压力）
• 电荷输出：传感器直接输出这个微弱的电荷信号。由于电荷极易通过线缆泄漏或被干扰，因此必须使用 电荷放大器（如力准LD-600）将电荷信号转换为低阻抗的电压信号，才能被采集系统读取
• 准静态测量条件：压电传感器本身不适用于长时间（>数分钟）的静态力测量，因为电荷会通过放大器内阻和线缆逐渐泄露（即"电荷泄漏"）。但通过 LD-600准静态电荷放大器（其内部电阻极高，漂移 <1pC/s），可以维持数秒到数小时的准静态测量，覆盖大多数装配和压装场景

2. 核心产品家族：LF-YD系列三剑客

力准压电力传感器主要分为压缩型和拉压型两大类。以下是三款核心型号的深度对比：

选型核心逻辑：

• 需要测量瞬态冲击力（峰值力≤5kN）+ 极致频响：选 LF-YD-C01-5（70kHz谐振频率，5kN量程，超轻11g）
• 需要测量双向动态力（拉力和压力均需测量，±10kN范围）：选 LF-YD-C02-10（拉压式，±10kN，40kHz谐振频率）
• 需要测量更大的动态力（>5kN，如发动机燃烧压力、大吨位碰撞测试）：选 LF-YD-D26-H13-60（0~60kN，55kHz谐振频率） 或 LF-YD-D30-H10-60（0~60kN，45kHz谐振频率）

3. 信号调理：电荷放大器——压电力传感器的"最佳搭档"

压电力传感器输出的电荷信号（pC）极其微弱，无法被任何数据采集器或PLC直接读取。必须使用电荷放大器进行信号转换。 力准提供两款专为压电传感器配套的电荷放大器：

选择指南：

• 纯动态/冲击力测量（力变化在<1秒内完成）：LD-501 即可
• 准静态力测量（如一个压装动作持续2-10秒，需捕捉力值变化曲线）：LD-600 是必须的选择

4. 安装与使用指南：精度的保障，安全的防线

压电力传感器虽功能强大，但其安装和使用有严格的规范，执行不当将严重影响性能和寿命：

• 安装方式：
  • LF-YD-C01-5：推荐 胶粘或夹具安装。不能以螺栓直接拧入传感器螺纹孔，应使用专用夹具将传感器压紧或粘接在平整面上。严禁用螺栓强行拧入传感器底部螺纹（这是压电力传感器安装的大忌，会导致石英晶体承受预紧力而破裂或灵敏度改变）
  • LF-YD-C02-10：采用 2-M12标准螺纹安装，上下安装面必须平行，确保力沿轴向传递
  • LF-YD-D系列：通过通孔穿过螺栓固定。安装时务必使用 平垫圈或球面垫圈 以补偿安装面的微小平行度误差，防止传感器承受弯矩
• 接线规范：
  • 必须使用低噪声电缆：普通的同轴电缆在弯曲时会产生摩擦起电噪声，窜入微弱的电荷信号中。力准标配的 L5低噪声电缆 是特殊设计
  • 屏蔽层单端接地：电缆的屏蔽层必须在电荷放大器侧 可靠接地（大地），传感器端必须悬空，防止地环路干扰
  • 线缆固定：安装时尽量使用线夹固定电缆，避免传感器在受冲击力时带动电缆剧烈晃动，产生摩擦电荷噪声
• 保护措施：
  • 感知面保护：传感器的感知面（受力面）是石英晶体直接接触的区域，严禁用坚硬物体敲击或划伤
  • 过载防护：日常使用严禁超过 120% 安全过载。建议在冲击测试中将力值控制在 90%量程以内 以保证安全

从"丢失的峰值"到"完整的冲击曲线"

一家新能源电池包制造商的跌落冲击测试实验室，需要验证电池包在遭受30kg重物从1米高度跌落时的冲击力响应。此前采用传统应变式力传感器，结果只能测到一条"缓坡"曲线，峰值力丢失严重。升级为力准 LF-YD-C01-5压电力传感器（0~5kN，70kHz谐振频率）+ LD-501电荷放大器 后：

压电力传感器 vs 应变式力传感器：动态测量选型对比

客户证言

“以前用应变式传感器做跌落冲击测试，测到的峰值永远比实际值低，设计部说我们数据不准。换了力准的压电力传感器后，70kHz的响应速度把冲击瞬间的完整曲线都抓到了，设计部终于认可了我们的测试结果。”
—— 某新能源电池包制造商 · 测试实验室主管

选择力准压电力传感器的四大核心理由

• 毫秒级响应，捕捉"瞬间真相"：70kHz 的极高谐振频率（LF-YD-C01-5），是传统应变式传感器的 10倍以上。能够忠实捕捉微秒级、毫秒级的瞬态冲击力、高频交变力，不错过任何关键力值峰值
• 超高刚度，不扰系统：传感器受力时 几乎无变形（无移动部件），对被测系统的力学特性影响极小。特别适合"刚性串联"在机械结构中，实现原位、无损的动态力测量
• 耐疲劳，寿命极长：无金属弹性体疲劳的困扰。石英晶体本身无磨损，可承受 数亿次 的高频交变力冲击，特别适合长期在线监测和疲劳测试
• "温静"专家，适应恶劣环境：-40°C~150°C 的宽工作温度范围，匹配LD-600准静态电荷放大器（漂移 <1pC/s），即使在高温的发动机舱或热水环境中，也能实现从动态冲击到准静态压装的全场景力测量

FAQ（常见问题解答）

Q1：压电力传感器（LF-YD系列）和应变式拉压传感器（LFS系列），在测量"动态力"时，该选哪一个？

A：核心是"动态"有多"动态"。

• 选应变式（LFS系列）：若"动态力"变化速度比较慢（如 <100Hz 的缓慢交变力），且需要超高性价比，并且需要在同一传感器上实现拉压双向测量，LFS系列是更经济的选择
• 选压电式（LF-YD系列）：若力变化速度极快（如冲击、碰撞、高速冲压、发动机燃烧压力，频率 >100Hz甚至达kHz级），或需要 极高的响应速度（毫秒级甚至微秒级）、极长的疲劳寿命（数亿次），压电力传感器是唯一正确的选择

Q2：压电力传感器能像应变式传感器那样进行"静态标定"吗？

A：可以，但有条件。 压电力传感器本身不适用于长时间（>数分钟）的静态力测量，因为它输出的是电荷，电荷会通过放大器内阻泄漏。但通过与 LD-600准静态电荷放大器 配合（其内部电阻极高，时间常数可调至数小时），它能够在 数秒到数十分钟 内进行"准静态"标定和测量。动态力+准静态力的双重能力，是压电力传感器+LD-600组合的独门优势。

Q3：LF-YD-C01-5（11g超轻）和LF-YD-C02-10（145g较重）的本质区别是什么？

A：重量差异背后是 结构和功能的本质不同：

• LF-YD-C01-5（11g）：压缩式，只测压力，内部结构精简（小型石英晶体叠层+预紧螺母），极轻、谐振频率最高（70kHz）。适合测量瞬态冲击力（如跌落、撞击）和高频动态力
• LF-YD-C02-10（145g）：拉压式，既能测拉力又能测压力。为实现双向测量，内部结构更复杂（预紧螺栓将石英晶体组夹住），更重，谐振频率较低（40kHz）（但仍远高于应变式）。"拉力"的测量能力是两者最核心的区别

Q4：LD-501和LD-600电荷放大器在测量"较慢的动态力"（如1Hz的慢速压装力）时有区别吗？

A：有明显区别。 普通电荷放大器（如LD-501）的输入电阻较低，时间常数（T=RC）决定了它只能维持"电荷"的有效时间。对于 1Hz 的慢速信号（周期1秒），接近LD-501的频率响应下限（通常为0.3-0.5Hz），信号会在一个周期内明显衰减，导致力值峰值偏低。务必使用 LD-600 准静态电荷放大器，其频率响应低至 2μHz（近直流），漂移 <1pC/s，能够无衰减地测量快速和慢速的动态及准静态力。

Q5：LF-YD-C01-5为什么不能用螺栓直接拧入传感器螺纹孔安装？

A：这是压电力传感器安装的"大忌"。 LF-YD-C01-5内部由石英晶体叠层构成，晶体之间靠精密预紧力保持接触。直接用螺栓强行拧入传感器底部螺纹会产生 不可控的预紧力，会导致：① 石英晶体承受额外应力而 破裂；② 传感器的 灵敏度发生永久性改变；③ 安装预紧力不同导致 测量一致性变差。正确安装方式：使用 专用夹具将传感器压紧 或 胶粘 在平整安装面上。

Q6：压电力传感器在高温环境下（如120°C）测量时，需要注意什么？

A：力准压电力传感器工作温度范围 -40°C~150°C，120°C下可正常工作。但需注意：① 电荷放大器的温度限制——LD-501/LD-600的工作温度通常为 -20°C~60°C，必须将电荷放大器安装在 室温区域（远离高温测点），传感器通过低噪声电缆连接至放大器；② 电缆的耐温——标配L5电缆耐温约 -40°C~120°C，超温需定制高温电缆；③ 温度漂移——压电晶体的灵敏度随温度变化，120°C下灵敏度可能偏离室温标称值约 ±2%~±5%，建议在目标温度下进行标定或使用温度补偿算法。
