力准传感3C电子制造力控方案：从手机螺丝拧紧到屏幕贴合的全场景覆盖

力准传感3C电子制造力控方案：从手机螺丝拧紧到屏幕贴合的全场景覆盖

【核心数据速览】

• 核心技术：基于电阻应变式与压电式原理，将机械力转化为可测量的电信号，实现微牛顿到千牛级的精密力控

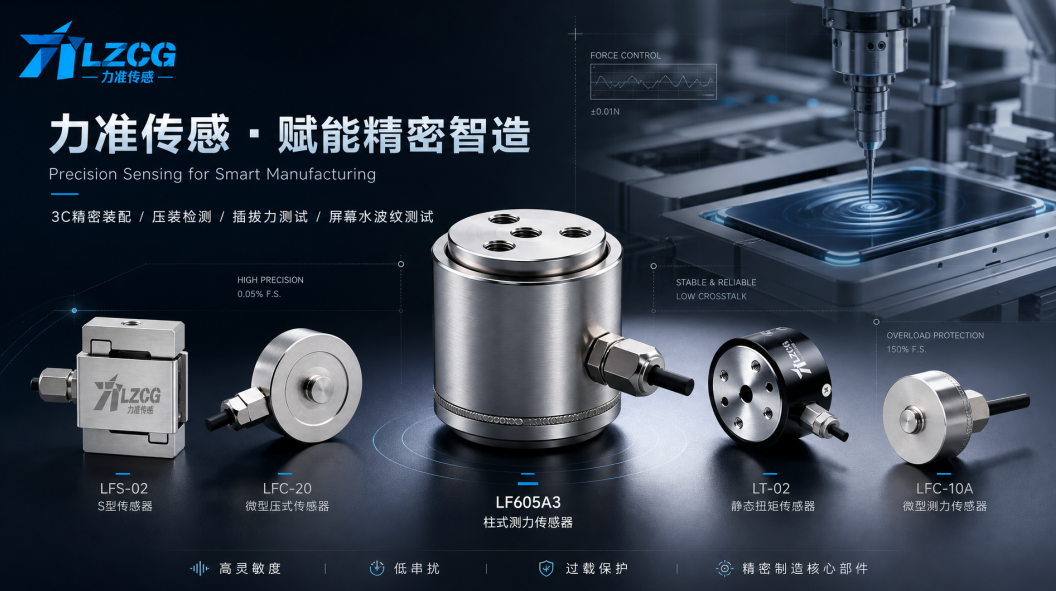

• 力准3C专用产品矩阵：覆盖 微型压式（LFC系列）、S型拉压（LFS系列）、平板式（LFP系列）、拉杆式（LFT系列） 等超 40款 传感器
• 精度范围：从 ±0.01% F.S.（LFP-12称重传感器）到 ±0.05% F.S.（LFS-02 S型传感器），满足3C制造中微米级的力控需求
• 动态响应急速：微型压式传感器动态响应频率高达 900Hz（LFC-20），S型传感器最高 1kHz，确保快速产线节拍下的实时反馈
• 极端过载能力：LFS-02 S型传感器极限过载达 500%，从容应对装配中的意外冲击
• 紧凑结构设计：微型传感器外径最小 5mm，高度仅 3.5mm，完美嵌入狭小治具与模组中
• 智能TEDS功能：超 30款 传感器支持TEDS，接线后自动校准，调试效率提升 80%

一"键"之差，良品率为何"天壤之别"？

在3C消费电子（手机、平板、笔记本电脑、TWS耳机）的制造过程中，从一颗螺丝的拧紧，到一块屏幕的贴合，再到一个按键的手感测试，"力"的控制贯穿始终。然而，工程师们在实现"精准力控"时，常常面临以下困境：

“我想要的是一次压装，力-位移曲线就自动生成；是一次换型，传感器就自动识别并开始工作；是每一次螺丝拧紧，都能确保扭矩精准一致。力控方案能做到吗？”
—— 来自3C电子制造工艺工程师最标准的期望

力准传感——3C精密制造的"力感知"全科医生

力准传感深耕力控传感器领域 40年，针对3C电子制造的每一个关键工序，都积累了成熟、可靠的传感器选型和系统集成方案。其核心逻辑是 “对症下药”，根据不同的工序特点，推荐最合适的传感器结构。

1. 核心工序：四大场景，四大解决方案

2. 关键产品深度解析：四大场景的"得力干将"

（1）微型平面测力传感器：屏幕压装的"娇小"专家

以 LFC-20P 为例，其平面接触结构能最真实地反映法向压力，避免侧向力干扰：

（2）微型S型拉压力传感器：按键手感与插拔力的"数据神探"

以 LFS-02 为例，通过高频数据采集绘制 "力-位移"曲线，量化手感：

• 双向测量：可同时测量拉力和压力，完美匹配插拔力测试正反向受力
• 高精度：±0.05% F.S. 的非线性，确保测试数据精准可靠
• 极端过载：极限过载 500%，从容应对测试过程中的意外过载

（3）平行梁称重传感器：点胶与称重的"电子天平"

在点胶工艺中，LFP-12（量程0.3~10kg，精度±0.01% F.S.） 配合 LZ系列数字称重模块（如LZ-503，稳定时间0.2~0.4秒）：

• 毫克级精密称重：精度可达 ±1mg（LZ-103），确认每次出胶量精准一致
• 超快稳定：解决了传统称重模块响应慢、无法跟上产线节拍的瓶颈（稳定时间缩短 80%）
• 数字直连：通过 RS485 Modbus 协议直接与PLC通讯，省去变送器，简化系统

（4）膜盒式/微型拉杆式传感器：空间受限场景的"嵌入式"选择

在3C组装中的微型力测量（如手抓力测试、微型PCB板装配）中，力准提供了外径最小 5mm，高度仅 3.5mm 的膜盒式传感器（LFC-08/10），以及直径仅 20mm 左右的微型拉杆式传感器（LFT-13B）。它们可以轻松嵌入到狭窄的工装或夹爪内部，实现真正的原位测力。

3. 系统集成方案：从传感器到控制系统的无缝衔接

力准不仅提供传感器，还提供完整的 “传感器 + 变送器/仪表 + 控制器” 配套方案：

实战案例：手机屏幕压装力闭环控制系统

• 传感器：LFC-20P（量程2~20kg，精度±0.05% F.S.） 安装于压头与治具之间
• 信号处理：L100F双通道控制仪表 的1号通道连接LFC-20P，读取实时压力。TEDS功能自动完成传感器配置（调试效率提升 80%）
• 闭环控制：L100F通过硬件比较器（响应时间 <1ms）实时判断力值是否达到设定阈值（如15kg）。当力值到达，其开关量输出立即触发气缸或伺服电机的停止信号，实现精准位置控制和过载保护
• 数据记录与分析：L100F通过RS485 Modbus协议，将每个屏幕的压装力曲线上传至MES系统，实现全流程追溯

从"隐形杀手"到"数据透明"

一家国内头部手机组装厂，在其中框-屏幕自动压装线上长期面临两大问题：压碎屏幕（高达 3‰）和因压力不均导致的触控不良（高达 5‰）。通过对力值的间接推算，无法有效解决。升级为力准 LFC-20P传感器 + L100F控制仪表 的直接力控方案后：

3C电子力控传感器选型总览

客户证言

“以前屏幕压装靠位置控制，压碎率一直降不下来。换了力准的LFC-20P+L100F方案后，压力控制精度到了±0.5kg，压碎率从千分之三降到了万分之一以下，换型从半小时变成了一分钟，效率提升太明显了。”
—— 某国内头部手机组装厂 · 工艺工程部经理

选择力准3C电子力控方案的五大核心理由

• 全栈产品覆盖，一站式选型：从微型压式（LFC）、S型（LFS）、平板式（LFP）、拉杆式（LFT）到称重模块（LZ系列）、控制仪表（L100F），覆盖3C电子制造的所有核心力控工序
• 高精度与高速度的完美统一：传感器精度最高达 ±0.01% F.S.（LFP-12），动态响应 900Hz~1kHz（LFC-20、LFS-02），配合L100F硬件比较器（ <1ms 响应），实现真正的高精度、快速闭环力控
• 极强适应性的紧凑设计：传感器外径最小 5mm，高度 3.5mm（LFC-08），可轻松嵌入手机屏幕压装治具、按键测试头等超小空间
• 智能TEDS，效率与可靠性双升：超 30款 传感器支持IEEE 1451.4标准TEDS，上电 <1秒 自动完成校准与配置，换型效率提升 30倍
• 四十载技术积淀，品质值得信赖：作为国家专精特新"小巨人"企业，力准 40年 技术积淀，服务过富士康、比亚迪等国内外龙头客户，全面替代进口

FAQ（常见问题解答）

Q1：手机屏幕压装，用"平面式传感器"（LFC-08P）和"S型传感器"（LFS-02）有什么区别？该选哪种？

A：两者都是不错的选择，但区别明显。LFC-08P（平面式）：平面接触受力结构天生适合测量纯法向压力，侧向力影响极小，测到的"垂直于屏幕的压力"更精确、更直接，首选用于屏幕、电池压装。LFS-02（S型）：同样可测压力，但更擅长拉压双向测量，核心优势在于 500%极限过载能力，若压装过程有较大冲击或过载风险，LFS-02是更安全的选择。追求极致精确选LFC，追求极致安全选LFS。

Q2：L100F双通道控制仪表在3C制造中有哪些具体应用？

A：L100F的"双通道"能力非常实用：① 电池模组两端压力均衡——用两个传感器分别检测电池两端压装力，L100F实时计算压力差，超差时通过开关量输出报警或调整；② 压装过程的"力-位移"双通道监控——搭配位移传感器（如LW系列），L100F同步采集"力"和"位移"数据，构建完整压装曲线，判断是否存在卡滞、空打等异常。

Q3：3C自动产线上，点胶称重为什么推荐用"平行梁传感器"+"数字称重模块"方案？

A：这是"精准、快速、易于集成"的最优解。精准（LFP-12）：平行梁结构精度 ±0.01% F.S.，感知毫克级重量变化。快速（LZ-503）：内置ADC和判稳算法，稳定时间仅 0.2~0.4秒，追上点胶阀工作节拍。易于集成：通过 RS485 Modbus 直接输出数字重量，无需变送器，接线和通讯极简。

Q4：3C产线高频次测试（如按键手感测试）中，传感器寿命如何保障？

A：力准针对高频次测试场景设计了多重保障：① 高疲劳寿命设计——LFS-02等型号采用特殊应变区结构，可承受 1000万次以上 循环测试；② 极端过载保护——极限过载 500%，从容应对意外冲击；③ 防护等级——核心型号达 IP65~IP67，防尘防溅水，适应产线环境。实际应用中，按键手感测试工位传感器平均寿命可达 3年以上。

Q5：力准的TEDS功能在3C产线频繁换型场景中能带来什么实际价值？

A：TEDS是3C多品种小批量生产模式的 “效率救星”。传统换型需人工输入6-8项参数+砝码标定，耗时 15-30分钟。TEDS方案：传感器内部存储灵敏度、校准数据，上电 <1秒 自动完成配置，零人工输入、零错误。以一条每天换型3次的产线计算，每天节省90分钟调试时间，年节省约400小时，相当于多出 50个工作日 的产能。
