力准传感新能源电池力控方案：从极片辊压到电芯装配的全流程精度保障

力准传感新能源电池力控方案：从极片辊压到电芯装配的全流程精度保障

【核心数据速览】

• 核心挑战：从极片制造到电芯装配，电池生产全流程对力控的精度、一致性与稳定性要求极高，任何偏差都可能导致电池容量衰减、内阻增大甚至热失控

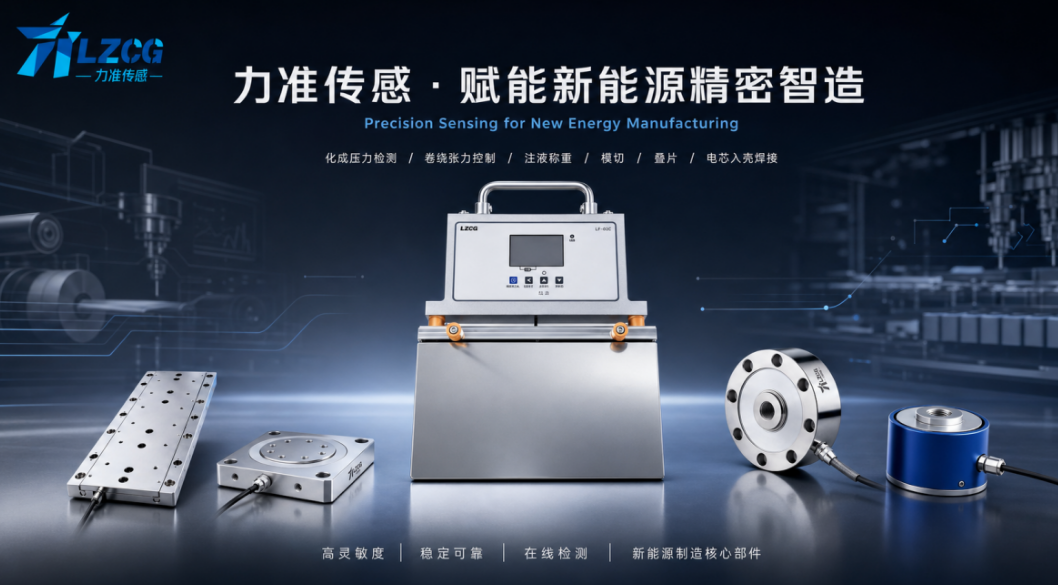

• 力准电池制造专用产品矩阵：覆盖 环形（LFC系列）、柱式（LF系列）、S型（LFS系列）、平板式（LFP系列）、称重模块（LZ系列） 等超 50款 传感器
• 精度范围：从 ±0.05% F.S.（LFC-2环形传感器、LFS-02 S型传感器）到 ±0.01% F.S.（LFP-12称重传感器），满足电池制造中微米级的力控与毫克级的称重要求
• 动态响应：核心传感器动态响应频率可达 800~1000Hz（柱式LF系列），确保高速产线节拍下的实时力值反馈
• 过载适应：环形传感器（LFC-2）极限过载 150%，S型传感器（LFS-02）极限过载高达 500%，从容应对极片冷热压与电芯入壳的意外冲击
• 高温适应性：软包电池专用传感器（LFC-2、LFC-105、LFC-2B、LF-01B等）可在 80℃~120℃ 的高温环境下稳定工作
• 高防护等级：环形传感器（LFC-2）防护等级高达 IP66，无惧电解液溅射与粉尘环境
• 智能TEDS功能：超 30款 传感器支持TEDS，配合L100F双通道仪表，更换传感器时 <1秒 自动完成校准，调试效率提升 80%

从1μm偏差到10%的容量损失

在新能源汽车对续航里程、安全性与成本控制的极致追求下，电池制造过程中任何微小的力控偏差，都可能被数亿颗电芯的累积效应放大为灾难性后果：

“电池的寿命和安全，始于每一个极片和每一滴电解液的精准力控。任何一个环节的偏差，都会在千次循环后被放大成难以挽回的后果。”
—— 来自头部电池制造商工艺总监的深刻感悟

力准传感——贯穿电池制造全生命周期的"力控防线"

力准传感深耕力控传感器领域 40年，针对新能源电池制造的 极片制造、电芯装配、电池包组装 三大核心环节，积累了成熟、可靠的传感器选型与系统集成方案。其核心思路是 “按工序配置、全流程追溯”。

1. 电池制造全流程：五大场景，五大解决方案

2. 关键产品深度解析：五大工序的"得力干将"

（1）环形测力传感器（LFC系列）：大吨位压力均匀性的"中流砥柱"

在极片辊压和电芯堆叠中，LFC-2环形传感器 扮演着关键角色：

（2）膜盒式/微型传感器（LFC系列）：电芯入壳精度的"把关者"

在电芯入壳压装中，LFC-20（量程5kg~100kg，精度±0.05% F.S.）：

• 高动态响应：典型响应频率 900Hz，可捕捉钢壳/铝壳与电芯接触瞬间的微小冲击力变化
• 超薄紧凑：高度 ≤30mm，可轻松嵌入治具压头内部
• 极限过载：500% 过载能力，从容应对意外压装过载

（3）张力传感器（LFZ系列）：极片张力控制的"定海神针"

在涂布、模切和卷绕机中，LFZ-CXX、LFZ-105、LFZ-25B系列 张力传感器通过全桥式应变电桥精准感知张力变化：

• 检测精度：0.2%（LFZ-CXX），系统误差 ≤±0.5%
• 量程覆盖广：5kg~3t（LFZ-25B），从超薄极片到厚实铁锂极片卷均可适配
• 输出多样：支持 mV/V、0-10V、4-20mA、RS485，直接兼容各大品牌张力控制器和PLC

（4）平行梁称重传感器（LFP系列）+ 数字称重模块（LZ系列）：注液称重的"精确天平"

• 平行梁传感器（LFP-12）：±0.01% F.S. 全系最高精度，毫升级注液量变化可被精准感知
• 数字称重模块（LZ-503/8001）：内置ADC和判稳算法，稳定时间 0.2~0.4秒，相比传统方案缩短 80%
• 通用称重模块（LZ-220）：23mm 极薄间距，专为解决多列注液或极片称重时高密度排列的难题
• 通讯：通过 RS485 Modbus RTU 直接与PLC通讯，无需外接变送器

（5）L100F双通道控制仪表：电池包两端压力均衡的"大脑"

在电池模组堆叠和压装工序中，L100F 是关键的力控大脑：

• 双通道独立与协同：同时读取模组两端传感器（如LFS-02）的力值
• 实时合力计算：内部实时输出合力值（地址0x0760），无需外部PLC进行加法运算
• 硬件级逻辑判断：内置 5路硬件比较器，响应时间 <1ms，比PLC扫描周期快数十倍
• TEDS即插即用：更换传感器后上电自动读取校准参数，换型调试时间从 30分钟 缩短至 <1分钟

3. 系统集成方案：从传感器到预测性维护的闭环

力准提供从感知层到控制层的完整解决方案：

从"经验驱动"到"数据驱动"的飞跃

一家国内头部动力电池制造商，在其软包电芯热压化成机产线上长期面临两大问题：因热压压力不均导致的电芯厚度超差（不良率 3%）和因数据无法实时追溯导致的质量争议频发。升级为力准 LFC-140平板传感器（量程5t，精度±0.05% F.S.）+ L808多通道变送器 + 全流程数据绑定系统 后：

新能源电池力控传感器选型总览

客户证言

“以前电芯热压压力靠油压表推算，厚度超差率一直下不来。换了力准的LFC-140直接测压板压力后，压力精度从±5%提到了±0.1%，厚度超差率从3%降到了万分之一以下，每条产线每年节省了上百万的废品损失。”
—— 某头部动力电池制造商 · 工艺工程总监

选择力准新能源电池力控方案的五大核心理由

• 全流程覆盖，一站式选型：从极片辊压（LFC-2环形传感器）、张力控制（LFZ系列）、电芯入壳（LFC-20微型传感器）、电芯堆叠（LFC-140平板传感器）、膨胀力测试（LF-01B）到注液称重（LZ系列数字模块）、模组压装（L100F+LFS-02双通道方案），覆盖电池制造全生命周期的力控需求
• 高精度与高温高压兼容：传感器精度最高达 ±0.01% F.S.（LFP-12），环形传感器可在 80~120℃ 高温环境下稳定工作，适应热压、化成等严苛工况
• 抗偏载与耐腐蚀的坚固设计：环形传感器（LFC系列）中空通过结构天生抗偏载；SS304/316L不锈钢芯体 + IP66/IP67 高防护等级，从容应对电解液、粉尘等恶劣环境
• 智能TEDS + 双通道协同：支持TEDS的传感器配合L100F双通道控制仪表，实现即插即用与两端压力均衡监测/合力计算，大幅提升调试效率与工艺控制水平
• 40年技术积淀，专精特新"小巨人"：作为国家重点专精特新"小巨人"企业，力准的力控传感器方案已在 CATL、比亚迪 等头部电池制造商的产线上得到批量应用和验证

FAQ（常见问题解答）

Q1：极片辊压中，LFC-2环形传感器应安装在什么位置才能精确测出"线压力"？

A：正确的安装位置是 轧辊两端的轴承座下方。通过测量两个轴承座各自的支撑力，结合轧辊重量和极片位置，可反算出作用在极片表面的线压力（N/mm）。不建议安装在轧机底座上，因为底座自身重量和刚度会吸收部分压力信号，导致测量偏差。

Q2：注液称重时，注液量只有几克，LFP-12称重传感器够用吗？

A：完全够用。 LFP-12最高量程10kg，精度 ±0.01% F.S.，即10kg量程内线性误差仅 ±0.001kg（1g）。使用更小量程档位（如0~300g），理论精度可达 0.03g。配合LZ-503数字称重模块（稳定时间 <0.4秒）的高速判稳能力，可完美匹配注液工艺的毫克级称重需求。

Q3：电芯膨胀力测试需长期（数天到数月）实时监测，普通应变式传感器有零点漂移，力准环形传感器（LFC系列）能否解决？

A：力准LFC-2环形传感器在设计中充分考虑了长期监测的稳定性：① 超低蠕变——30分钟蠕变指标 ≤±0.05% F.S.；② 温度补偿——在-10℃~60℃补偿范围内，温度灵敏度漂移仅 ±0.05% F.S./10℃；③ 定期清零——建议在电池不施加负载的状态下（如换型时）进行一次零点校准（Tare），有效消除长期累积的零点偏移。

Q4：电池包Busbar焊接中，如何选择正确的力传感器？

A：Busbar焊接关注的焊接前压力通常为 100N~500N，以确保焊接接触良好、防止飞溅。推荐选型：LFS-02（S型，量程0~500N） 适合集成在焊接头两侧；LFT-13B（拉杆式，量程0~500N） 适合串联在焊接头气缸/伺服电机推杆上。传感器需响应快（ >1kHz）以捕捉焊接头与Busbar接触瞬间的冲击力。

Q5：化成机高温环境（80~120℃）下，力准传感器如何保证精度和寿命？

A：力准针对化成机高温高湿环境提供专用方案：① 高温适配材料——LFC-140、LFP-212A等型号采用特殊耐高温应变胶和补偿工艺，可在 80~120℃ 下长期稳定工作；② 防护等级IP65/IP66——有效防尘防喷水，抵御电解液蒸气腐蚀；③ 温度补偿——在宽温范围内进行多点温度补偿校准，确保高温下精度不漂移；④ 建议——将变送器/仪表（如L808）安装在 室温区域（远离热源），传感器通过高温电缆连接至变送器。

从μm级的极片一致性，到%级的电池包模组均衡性

力准传感为您提供贯穿电池制造全生命周期的"力控防线"！
