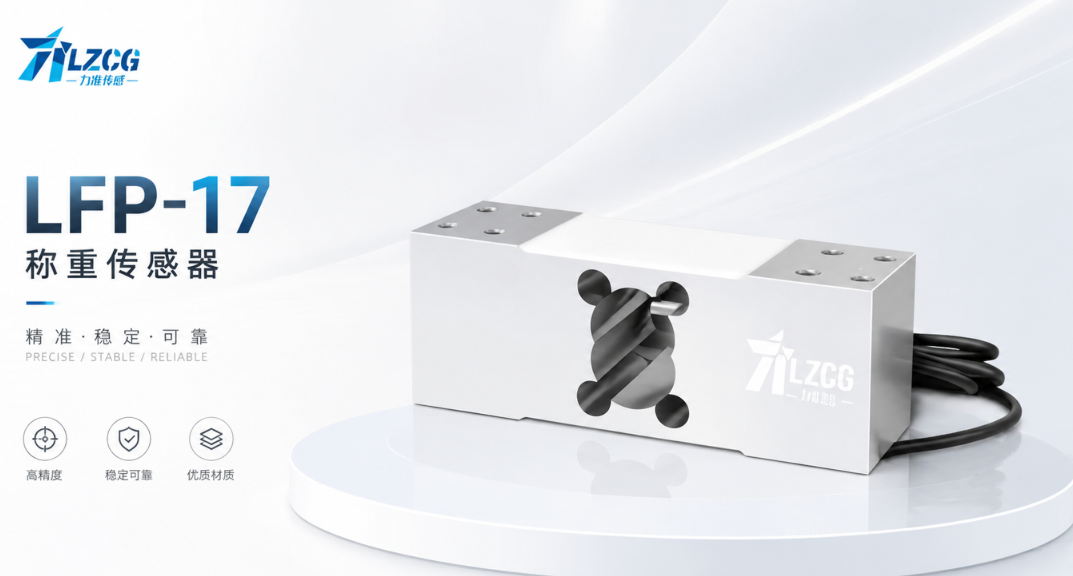

力准LFP-17称重传感器：高精度、低成本，螺纹一端固定一端受力的典型应用

力准传感LFP-17称重传感器：高精度、低成本，螺纹一端固定一端受力的典型应用

【核心数据速览】

• 核心定位：铝制、单点式（平行梁）称重传感器，专为工业称重、自动化灌装、配料控制等需要高性价比、高精度称重的静态与动态场景设计。其标志性的 “一端固定、另一端受力” 的螺纹安装方式，使其成为众多衡器与自动化设备的"标准内核"
• 量程覆盖：提供 0~50, 60, 100, 150, 200, 300, 500, 600, 750kg 共 9档 量程，覆盖从中小型工业秤到中型料斗称的广泛应用
• 材质：采用 铝合金 材质，在保证足够强度的同时实现了轻量化和低成本
• 核心精度：非线性、滞后、重复性误差均 ≤±0.02% F.S.，这是其作为"高精度"传感器的核心指标
• 温度稳定性：温度灵敏度漂移与零点温度漂移均为 ±0.017% F.S. / 10°C，在宽温域下保持卓越的稳定性
• 过载能力：安全过载 150%，极限过载 200%，从容应对意外超载
• 防护等级：IP64，具有良好的防尘和防溅水能力，适应大多数工业现场环境
• 电缆规格：标配 Ø5×3m 标准四线制屏蔽电缆，红（激励+）、黑（激励-）、绿（信号+）、白（信号-）、黄（屏蔽），定义清晰
• 电气参数：输入阻抗 406±30Ω，输出阻抗 350±5Ω，推荐激励电压 3~10V，适配大多数称重仪表与变送器
• 安全认证：已通过 CE-EMC认证（EN IEC 61326系列标准），符合欧盟电磁兼容性要求
• 智能功能：支持 TEDS 可选，配合智能仪表可实现即插即用与自动校准

LFP-17称重传感器，高精度与低成本的"黄金交汇点"

在工业称重领域，工程师们一直在追求一个"不可能三角"：高精度、低成本、高可靠性。力准LFP-17称重传感器，正是通过精巧的 单点式（平行梁）结构设计 与成熟的 铝合金制造工艺，将这三个看似矛盾的需求完美地统一在了一起。

1. 结构工艺：平行梁+铝合金，解锁"高精度"与"低成本"的密码

• 平行梁结构（单点式）：LFP-17采用经典的平行梁结构，弹性体由两条平行的梁通过两端的柔性连接构成。当负载作用于受力端时，两条梁产生方向相反的弯曲形变，通过粘贴在梁侧面的应变片组形成完整的惠斯通电桥
  • 天然抗偏载：平行梁结构对偏载不敏感，即使负载不是作用在传感器正中心，也能通过内部力学平衡机制将偏载影响降至最低，确保称重读数准确
  • 结构紧凑，成本低：相比复杂的悬臂梁或S型结构，平行梁结构更为简单、规整，便于采用铝合金一次挤压成型或精密铸造工艺，大大降低了制造成本
• 铝合金材质：选择铝合金作为弹性体材质，是精准权衡"性能"与"成本"的结果
  • 轻量化：铝合金密度低，使传感器自重很轻，便于安装和搬运
  • 良好的弹性：铝合金具有优秀的弹性极限和疲劳强度，能够保证传感器在长期、反复受力后仍保持良好的线性度和重复性
  • 高性价比：相比不锈钢或合金钢，铝合金的原材料成本和加工成本显著更低

2. 精度与稳定性：±0.02% F.S.，为"精准称重"奠定基石

• 精度解析：±0.02% F.S. 的精度意味着对于一个500kg量程的LFP-17，最大系统误差仅为 ±0.1kg（100克）。在需要以±0.2kg精度进行配料或灌装的场合，LFP-17能够提供清晰、可辨的重量反馈
• 长期稳定性：得益于铝合金的良好弹性与力准成熟的温度补偿技术，LFP-17在-10°C~60°C补偿温度范围内，温度灵敏度漂移和零点温度漂移均被控制在 ±0.017% F.S. / 10°C 以内。车间温度从20°C升高到40°C时，零点漂移仅为 ±0.034% F.S.，几乎可以忽略不计

3. 安装与接线：“一端固定、另一端受力”，简单可靠

LFP-17的安装方式是它最显著的特征之一：螺纹安装，一端固定，另一端受力。

• 安装原理：传感器通过底部通孔或螺纹孔用螺丝固定在固定端（底座或基座）上，受力端通过压头或连接件与被测料斗、秤台或执行机构相连。当负载作用于受力端时，平行梁发生形变，输出与重量成正比的信号
• 安装注意事项：
  • 固定端必须稳固：安装传感器的固定端必须具有足够的刚性和稳定性，不能有晃动或变形
  • 受力端必须自由：受力端的压头或连接件必须确保在受力方向上可以自由移动，不能有任何卡滞或顶住现象
  • 避免侧向力：安装时应确保负载沿传感器轴线方向施加，避免产生较大的侧向力或弯矩
  • 形变间隙：受力端与固定端之间必须保留足够的形变间隙，让传感器在受力时能够自由形变
• 接线：采用标准四线制接线，红（激励+）、黑（激励-）、绿（信号+）、白（信号-）、黄（屏蔽），便于与仪表或变送器快速连接

4. 应用场景：解锁高精度、低成本称重的"N种可能"

从"手动配料、误差大"到"自动灌装、精准控制"

一家小型化工企业液体灌装线，采用人工称重、手动灌装方式——工人先放空桶到台秤上，打开阀门灌装，紧盯台秤指针，接近目标值时手动关闭阀门。不仅效率低下，灌装精度误差常超过 ±2%，导致大量产品因"短斤缺两"被客户投诉。改造方案：产线升级为半自动灌装系统，在灌装头下方安装 力准LFP-17（量程200kg，精度±0.02% F.S.），配合L100-F双通道控制仪表和自动阀门：

LFP-17称重传感器选型总览

客户证言

“以前人工灌装误差大，每月3~4起重量不足投诉。换了力准LFP-17自动灌装后，精度从±2%提到了±0.1%，效率提高了近两倍，投诉直接降到了零，半年就回了本。”
—— 某小型化工企业 · 生产负责人

选择LFP-17称重传感器的五大核心理由

• "高精度"与"低成本"的黄金交汇点： ±0.02% F.S. 卓越精度 + 铝合金平行梁结构带来的极致性价比，是工业称重领域"花小钱、办大事"的典范
• "单点式"结构，安装简便，抗偏载：单点平行梁结构对偏载不敏感，可在一个传感器上直接支撑整个秤台，无需复杂的四角调整机构
• "一端固定、一端受力"的经典安装：标志性的安装方式简单可靠、易于理解，安装时只需注意固定端稳固、受力端自由、保留形变间隙即可确保长期稳定运行
• "宽量程+IP64防护"的广泛适用性： 9档 精细量程（50~750kg）精准覆盖各类中小型称重场景， IP64 防护等级适应大多数工业生产环境
• 40年技术积淀的品质保障：力准传感 40年 专注于力传感器领域，LFP-17是其称重传感器系列的经典之作，已获得 CE-EMC认证，在可靠性、稳定性、一致性方面拥有大量工业现场验证

FAQ（常见问题解答）

Q1：LFP-17与LFP-16B同为铝制平行梁传感器，如何区分选型？

A：两者都是力准的明星产品： LFP-17——量程更宽（ 50~750kg），精度±0.02% F.S.，蠕变±0.03% F.S.，电缆Ø5×3m，更适合需要更大称量范围的场景。 LFP-16B——量程（ 30~500kg），精度±0.02% F.S.，蠕变 ±0.02% F.S.，在蠕变性能上更优，适合需要长期静态称重或高稳定性的场景。 选型建议：需要更大称量范围（>500kg）选LFP-17；对蠕变（长期稳定性）有更高要求且量程在500kg以内，优先考虑LFP-16B。

Q2：安装LFP-17时，如何判断"形变间隙"是否足够？空间受限怎么办？

A： “形变间隙” 指传感器受力端在满载时向下移动的微小位移量，对于LFP-17通常为 0.5mm~1mm。判断方法：空载状态下用塞尺检查受力端与固定端间隙，施加满量程负载后再次检查，最小间隙不应小于 0.1mm。空间受限时，可 增大压头高度 使受力端上移，或 改变安装方式（如倒置安装，固定端在上、受力端向下），但需重新考虑受力方向。 绝对不要在无间隙情况下施力，否则传感器会因"顶死"无法形变，导致测量值严重失真并可能永久损坏。

Q3：LFP-17的"低成本"是否意味着可靠性不如不锈钢传感器？

A：不完全正确。 铝合金传感器在设计安全系数和正确使用前提下，可靠性完全可满足绝大多数工业称重场景。LFP-17的 200%极限过载能力 提供了充分安全裕量。铝合金的主要劣势是 耐腐蚀性略逊于不锈钢，在强酸、强碱或盐雾环境中，或需经常用化学品清洗的场合，建议选用不锈钢材质传感器（如LF-51或LF-52系列）。但在干燥、洁净的室内工业环境中，LFP-17的铝合金材质在强度、弹性和寿命方面足够可靠，性价比极高。

Q4：LFP-17的CE-EMC认证对实际使用有什么具体好处？

A：CE-EMC认证确保LFP-17符合欧盟电磁兼容性指令：① 市场准入——产品出口欧盟的必要条件之一；② 抗干扰能力——经过辐射和传导抗扰度测试，确保在电磁干扰环境（如靠近变频器、电机、大功率开关电源）中读数稳定；③ 低辐射——确保传感器自身不会对外发射过强电磁干扰影响其他设备；④ 合规保障——使用CE认证传感器可降低设备在整机认证时的风险和成本。

Q5：LFP-17的"一端固定、一端受力"安装方式中，固定端和受力端如何区分？

A：传感器上通常有 安装标识 或 结构差异 来区分： 固定端——通常有 通孔或螺纹安装孔，通过螺丝牢固固定在基座或底座上，安装后 静止不动。 受力端——通常有 螺纹孔或压头安装面，连接被测负载（料斗、秤台、压头），受力后 产生微小位移。安装前仔细查阅产品图纸上的标识，如 “Fix End” 和 “Load End” 或 “← 固定端” 和 “受力端 →”。 固定端必须稳固，受力端必须自由，这是确保传感器正常工作的基本原则。

Q6：LFP-17支持TEDS功能吗？如何识别TEDS版本？

A： 支持。 LFP-17全量程均可选配TEDS功能，型号后缀带 “-T”（如LFP-17-200kg-T）即为TEDS版本。TEDS芯片内存储了传感器的灵敏度、量程、校准日期、序列号、非线性修正系数等信息。连接到支持TEDS的仪表（如L100-F、L808）时，上电后 <1秒 自动完成配置，实现即插即用。

在每一台需要"精准称重"的设备里，在每一个需要"成本与性能"平衡的工位上

选择力准LFP-17，就是选择了"高精度"与"高性价比"兼得的智慧！
