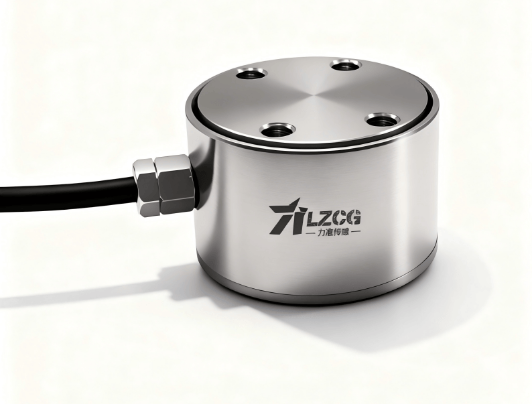

力准传感LF-605N柱式传感器：高精度与法兰安装要求的完美结合

力准传感LF-605N柱式传感器：高精度与法兰安装要求的完美结合

【核心数据速览】

• 核心定位：高精度、不锈钢材质的柱式压式测力传感器，是力准传感LF-605系列中的专业型号，专为需要高精度力值测量且安装结构平面度优良的工业与实验场景设计
• 量程覆盖：提供 0~5, 10, 20, 30, 50, 100, 200kg 共 7档 量程，精准覆盖中小型力值的测控需求
• 材质：采用 不锈钢 材质，具备出色的耐腐蚀性和结构强度，确保在多种环境下的长期稳定工作
• 核心精度：非线性、滞后、重复性误差均 ≤±0.05% F.S.，这是LF-605N作为高精度型号的核心技术指标
• 温度稳定性：温度灵敏度漂移与零点温度漂移均为 ±0.05% F.S. / 10°C，在宽温域下保持卓越的稳定性
• 高过载能力：安全过载 150%，极限过载 200%，从容应对瞬时冲击与意外超载
• 防护等级：IP50，适用于一般工业环境，需注意避免在大量粉尘或水溅环境中使用
• 电气参数：输入阻抗 385±15Ω，输出阻抗 350±5Ω，推荐使用电压 5~10V，绝缘电阻 ≥5000MΩ/100VDC
• 标准接线：五线制接线，红（激励+）、黑（激励-）、绿（信号+）、白（信号-）、黄（屏蔽），定义清晰
• 安装方式：法兰安装，对结构件的上下平面度要求高
• 智能功能：支持 TEDS 可选，配合智能仪表可实现即插即用与自动校准

LF-605N，高精度与法兰安装要求的"精密舞者"

在力准传感的柱式传感器家族中，LF-605N以其 “±0.05% F.S.的高精度” 和 “对结构平面度的高要求” 这两个看似矛盾、实则相辅相成的特性，成为追求极致测量精度场景中的"佼佼者"。

1. 高精度的来源：精密设计与制造的艺术

LF-605N达到 ±0.05% F.S. 的超高精度，是严谨的精密设计与制造工艺的集中体现：

• 精密应变片布局与贴片工艺：通过有限元分析（FEA）精准计算出最适合应力集中的位置，由高精度自动化贴片机或资深技师将4片（或更多）高精度电阻应变片以微米级精度粘贴在指定位置，并连接成惠斯通电桥
• 高品质弹性体材质与加工：采用不锈钢作为弹性体材质，保证了良好的线性度、低滞后和高弹性极限。弹性体加工需经精密数控机床（CNC）多次车削、研磨，确保几何尺寸和形位公差（如平行度、垂直度、同轴度）达到极高标准
• 全方位的温度与非线性补偿：在生产过程中对每个传感器进行逐只温度补偿（串联/并联高精度热敏电阻）和多点非线性校正，将传感器在宽温域和全量程范围内的误差压缩到了 ±0.05% F.S. 以内

2. 法兰安装的高要求：为何"±0.05% F.S.“精度必须依赖"好平面”？

LF-605N的技术规格中 “对结构件的上下平面度要求高” 被反复强调。这看似是约束，实则是释放其"±0.05% F.S."高精度潜能的唯一前提：

量化影响：以LF-605N（量程200kg）为例：理想状态（平面度<0.02mm）施加100kg力，误差<±0.05% F.S.（<±100g）。平面度差（0.1mm），偏心距e≈2mm，产生附加弯矩M=100kg×2mm=200kg·mm，可能产生相当于 1kg的虚假力信号，误差高达 1% F.S.，是理想精度的 20倍。

3. 实践指南：如何打造LF-605N的"完美安装"？

从"±0.5%的误差"到"±0.05%的精准"的跨越

一家精密伺服压机厂商，在微型轴承压入的精密压机上需要 ±0.1kg 的力控精度。使用某品牌标准柱式传感器（标注精度±0.05%），但实际系统误差始终在 ±0.5kg以上。诊断：压机上压板与主缸连接法兰面平面度不足（0.08mm）。改造方案：磨床精加工将平面度从0.08mm提升至 0.015mm；安装 力准LF-605N（量程200kg，精度±0.05% F.S.），严格按"对角线交叉分步拧紧+扭矩控制"方式安装：

LF-605N柱式传感器选型总览

客户证言

“以前精密压机力控精度一直卡在±0.5kg，换了力准LF-605N并把安装面磨平后，精度直接到了±0.08kg，轴承压入良品率从97%提到了99.8%，设备几乎不用再频繁校准了。”
—— 某精密伺服压机厂商 · 工艺工程经理

选择LF-605N柱式传感器的五大核心理由

• "±0.05% F.S."的极致精度：非线性、滞后、重复性均达到 ±0.05% F.S.，在精密压装、试验机测力、材料力学测试等对精度要求严苛的场景中提供值得信赖的测量基准
• "高精度"与"法兰要求"的辩证统一： “对结构件上下平面度要求高” 不是缺陷，而是释放其"±0.05%"精度的唯一途径。理解并满足这一要求，是获得真正高精度测量结果的关键一步
• "不锈钢"材质+"宽温域"稳定性：不锈钢材质提供坚固耐用的基础； ±0.05% F.S. / 10°C 的温度稳定性，确保在 -20°C~80°C 的宽温域内输出稳定
• "法兰安装"的稳定可靠：法兰安装通过多个安装孔实现均匀受力，是重型压机、试验机等需要长期稳定、重复安装场景的经典优选方案
• "TEDS可选"的智能升级：通过TEDS功能将传感器从"被动元件"升级为"智能元件"，实现 <1秒 自动校准与极速换型

FAQ（常见问题解答）

Q1：LF-605N与LF-605标准版在量程和精度上有什么不同？

A：两者同属LF-605系列： LF-605N——量程 0~200kg（7档），精度 ±0.05% F.S.（全量程一致），是小量程、高精度的专业型号。 LF-605标准版——量程 0~5, 10, 20, 30, 50, 100, 200, 300, 500kg, 1, 2t（更宽），精度分两档：0~50kg为±0.05% F.S.，100~2000kg为 ±0.2% F.S.，是更宽广量程覆盖的通用型号。 选择建议：量程在200kg以内且追求全量程一致±0.05%超高精度选 LF-605N；需要更大量程（如500kg或1吨以上）选 LF-605标准版，注意大量程段精度为±0.2%。

Q2：安装面平面度只能达到0.05mm，是否可以使用LF-605N？

A：勉强可用，但精度会有显著损失。 平面度0.05mm时，LF-605N精度可能劣化至 0.1%~0.2% F.S.。如能接受此精度损失可使用。如追求"±0.05% F.S."标称极限精度，建议将安装面平面度严格控制在 0.02mm以内。如无法达到，可在传感器与安装面之间增加一块 经过精密磨削的过渡板 来改善平面度。

Q3：LF-605N的五线制接线和常规四线制有什么区别？屏蔽线如何连接？

A：LF-605N采用 五线制接线（内含屏蔽线）。标准四线制（红、黑、绿、白）用于连接传感器信号和激励。额外的 屏蔽线（黄色） 用于连接传感器电缆屏蔽层。屏蔽线必须连接到仪表端的 "SHIELD"端子，并确保仪表端 可靠接地。这能有效抑制电磁干扰（EMI），是保证高精度信号传输的必要措施。

Q4：TEDS功能对现场安装调试有什么具体的帮助？

A：对于需要频繁更换传感器或对精度要求严苛的工位，TEDS的核心价值是 “即插即用”。当LF-605N（带TEDS）连接到支持TEDS的仪表（如力准L100-F、L820B）时，仪表在上电后 <1秒 内自动读取并配置传感器的灵敏度、量程、校准日期、序列号等信息。从根本上避免人工输入参数错误导致的测量偏差，换型调试时间从 30分钟 缩短至 <1分钟。

Q5：LF-605N的防护等级IP50在实际应用中意味着什么？

A： IP50 意味着传感器 有限度防尘（5级：防尘，但不完全防止粉尘进入，不影响设备正常运行），但 不防水（0级：无防水保护）。LF-605N适合 干燥、洁净的室内环境（如实验室、精密装配车间、洁净厂房）。如环境存在 大量粉尘、水汽、油污或需高压水枪冲洗，建议选用防护等级更高的 LF-603（IP65） 或其他IP65/IP66型号。

Q6：LF-605N的"±0.05% F.S."精度是在什么条件下测得的？现场使用能否保持？

A：LF-605N的 ±0.05% F.S. 精度是在 标准测试条件下（理想平面度、恒温环境、标准加载方式）测得的。现场使用中，精度受以下因素影响：① 安装面平面度——最关键因素，平面度越好越接近标称精度；② 温度变化——补偿范围内（-10~60°C）温漂 ≤±0.05% F.S./10°C；③ 加载方式——力沿传感器轴向垂直施加，避免侧向力和弯矩；④ 信号调理——使用高质量变送器（如LZ-700A）和正确的接线/接地。在遵循安装规范的前提下，LF-605N在现场可长期保持 ±0.05%~±0.1% F.S. 的实际精度。

在每一个追求"极致精度"与"稳定可靠"的测量工位上

选择力准LF-605N柱式传感器，就是选择"精密、专业、值得信赖"的测量标准！
