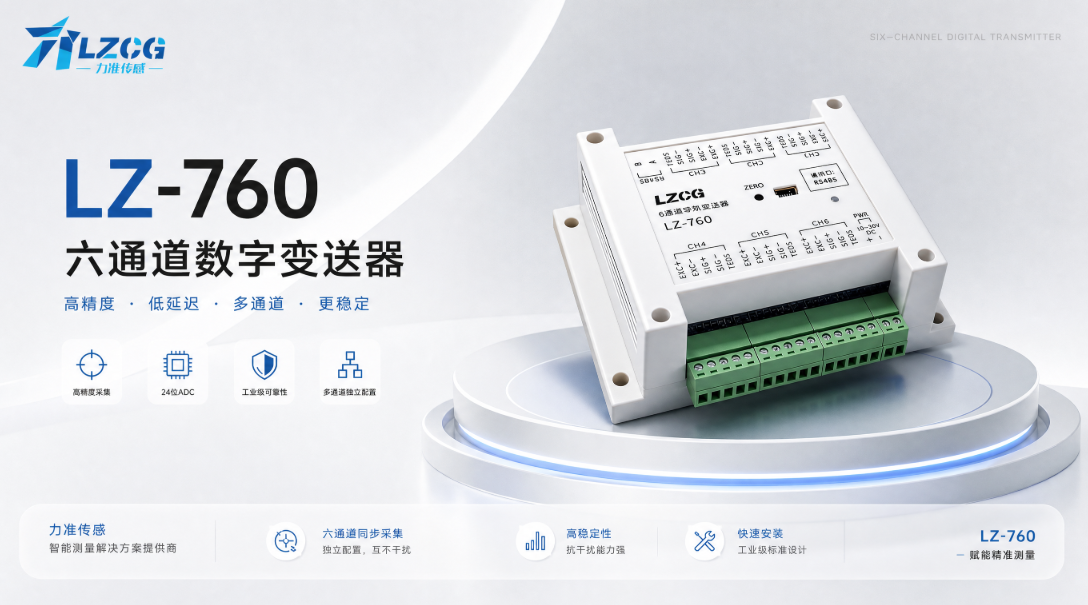

力准传感LZ-760六通道数字变送器：多通道高精度信号处理的集成方案

力准传感LZ-760六通道数字变送器：多通道高精度信号处理的集成方案

【核心数据速览】

• 核心定位：6通道、导轨式安装的数字变送器/放大器，专为多路力传感器信号采集与处理场景设计，是连接"力传感器"与"控制系统"的高效信号中枢
• 核心通道数：6路独立通道，支持同时、独立采集与处理来自6个传感器的信号，实现"一机多控"
• 信号转换核心：24位 Delta-Sigma A/D转换器，提供高分辨率与低噪声的信号转换能力
• 通讯与协议：支持 RS232与RS485 双接口，兼容 Modbus RTU / ASCII / 自由协议，波特率 1200~115200 可选
• 传感器兼容性：各通道均可驱动 4个350Ω传感器（总计最大可驱动24只传感器），激励电压 5VDC ± 2%，信号输入范围 0.4~6mV/V
• 数据安全配置：系统可通过 寄存器锁定/解锁（0x5A5），防止意外串口指令修改关键参数
• 采样速率与精度：支持 10/40/640/1280 Hz 四档采样率，显示精度 1/30000
• 底盘与供电：精巧的 115×90×40mm 导轨式外壳，支持 DC 18~30V 宽压供电
• 工作环境：工作温度 -30~60°C，适应从寒冷仓库到高温车间的各类工业现场
• 智能扩展：可选 TEDS 功能，支持手持终端进行现场校准与参数修改

LZ-760，6通道高精度信号处理的"能力之源"

在需要同时监控多个力值的工业场景（如多轴压装、多点称重、结构应力测试）中，工程师如果为每个传感器单独配置一个变送器，不仅会导致控制柜空间拥挤、接线极其复杂，还会面临数据同步困难、系统成本激增等问题。LZ-760正是为 “化繁为简、提升精度、降本增效” 而生的集成化数字信号处理平台。

1. 6通道架构与数据独立性：为何"多即是少"？

• "一机取代六机"的空间革命：将6路变送器功能集成到仅 115×90×40mm 的紧凑导轨模块中，相比使用6个独立单通道变送器，节约 80%以上 控制柜空间，减少 80%以上 接线工作量
• "真独立"的通道设计：每个通道拥有独立的A/D转换器、信号调理电路、滤波算法和寄存器地址。可同时为6个通道设置完全不同的参数——通道1连接10吨压式传感器，通道2连接2N·m扭矩传感器，通道3连接5kg称重传感器——互相零干扰
• "同时性"的数据价值：实现 “硬件同步” 的多通道数据传输（通过Modbus RTU 03H指令同时读取多个通道寄存器，时差为微秒级），为数据融合、偏载分析、应变分布计算等高级分析提供可靠数据基础

2. 信号链路：从mV信号到数字量的"纯净之旅"

3. 通讯与系统集成：自由的"数据分发器"

• 双接口设计： RS232（点对点、短距离<15米，直连上位机或调试终端）+ RS485（多点、长距离>1000米，总线型网络，多个LZ-760挂在同一总线上）
• 多协议支持： Modbus RTU（工业自动化事实标准，与绝大多数PLC无需额外协议转换）+ ASCII（可读性文本信息，适合调试应用）+ 自由协议（最大数据定制灵活性）
• 波特率宽泛： 1200~115200 共8档，强干扰环境选较低波特率（如9600）提供更佳抗干扰性能；高速数据采集时选115200提供更快通讯吞吐量

4. 数据安全与可维护性：为7×24小时运行设计

• 参数锁定功能：向系统寄存器(40006)写入 0x5A5 锁定系统配置，拒绝所有通过串口指令对模块地址、波特率、协议类型等核心参数的修改请求，防止上位机误操作、恶意攻击或通讯干扰
• 手持终端支持：通过手持终端（需选配）进行现场参数标定、修改与调试，无需携带电脑
• TEDS支持：传感器出厂时将灵敏度、量程、校准数据写入内部E²PROM，LZ-760上电瞬间自动读取并配置，实现 “即插即用、即校即用”

从"单通道散装"到"6通道集成"的跨越

一家大型结构件焊接车间，需要对6个关键焊点的焊接压力进行实时监测与记录，以确保每批次焊接质量一致性。此前使用6个独立单通道模拟变送器，配合PLC的6个模拟量输入模块和6路独立电源，控制柜拥挤不堪，接线故障率极高。改造方案：用 1台力准LZ-760六通道数字变送器 替换原有方案：

LZ-760六通道变送器选型总览

客户证言

“以前6个焊点压力监控用了6个变送器加6个AI模块，控制柜塞得满满当当，接线故障几乎每周都有。换了力准LZ-760后，一个模块搞定6通道，接线少了44%，编程从50行变成了3行，跑了8个月没出过故障。”
—— 某大型结构件焊接车间 · 设备主管

选择LZ-760六通道变送器的五大核心理由

• "6合1"的高集成度，从根源上降本增效：6路独立变送器集成在一个紧凑导轨模块中，直接节省 5/6 控制柜空间，减少一半以上接线，系统设计更简洁、故障点更少
• "24位+6通道独立"的真正高精度信号处理平台：每个通道独立24位A/D转换器和完整信号调理电路，配合 0.4~6mV/V 宽输入范围和 11种 数字滤波算法，确保每个通道力值信号高保真处理
• "RS232/485+多协议"的万物互联能力：支持双串口和三种协议，无论控制系统是PLC、工控机还是嵌入式设备，都能通过标准Modbus RTU或自由协议轻松实现数据交换
• "数据安全与便捷维护"双保障：参数锁定功能 提供防误操作的数据安全屏障；手持终端支持 和 TEDS自动校准 让工程师现场维护无需携带电脑
• "宽温域+高采样率"的极端可靠： -30~60°C 工作范围适应严寒仓库到户外测试场； 1280Hz 采样率既能胜任静态称重，也能捕捉高速动态压装峰值力

FAQ（常见问题解答）

Q1：LZ-760上的6个通道能否用于输出模拟量信号（如4-20mA或0-10V）？

A：不能直接输出模拟量信号。 LZ-760是 纯数字式变送器，核心功能是将传感器mV信号转换为数字量，通过RS232/RS485数字接口对外通讯，本身没有模拟量输出端子。如需将LZ-760信号转换为模拟量（如驱动旧式PLC AI模块），可在后端增加专用 “数字-模拟转换模块”（如LZ-D系列），从LZ-760数字通讯接口读取数据，再生成对应的4-20mA或0-10V信号。

Q2：LZ-760与LZ-780（8通道）在性能上有什么区别？如何选择？

A：两者同属LZ系列数字变送器，拥有相同核心技术平台（24位ADC、多协议、相同通讯参数、相同滤波算法），差异在通道数和物理尺寸： LZ-760（6通道）——115×90×40mm，适合6传感器场景（6轴力控、6点称重），极致节省空间。 LZ-780（8通道）——145×90×40mm，适合8传感器场景（8轴压装、多点应力测试），接受稍大尺寸。 用6路够用且追求极致紧凑→LZ-760；需要8路且空间稍大→LZ-780。 两者软件与通讯功能完全一致。

Q3：如何通过Modbus RTU同时读取LZ-760的6个通道的"当前毛重"值？

A：利用Modbus RTU 0x03功能码（读保持寄存器）进行批量读取：① 确定寄存器起始地址——当前毛重（32位数据）占用2个16位寄存器，通道1起始地址 40081（偏移80），通道2 40581，通道3 41081，通道4 41581，通道5 42081，通道6 42581（计算公式：40001+500×(通道编号-1)+80）；② 发送单条03H指令，起始地址为通道1起始地址（81），读取 12个寄存器（6通道×2寄存器/通道，地址连续），收到响应帧包含6个通道的完整32位数据；③ 在PLC或上位机中按通道编号拆解即可。 注意：批量读取时需确保主站通讯周期与LZ-760 A/D转换速率匹配（如640Hz约1.56ms更新一次，主站每10ms读取一次即可），读取速度过快（<1ms）可能读到"过渡数据"。

Q4：LZ-760的"恢复出厂设置"功能是如何操作的？

A：由寄存器 40008（0x0007） 控制。写入 0x55 后：① 清空内部用户参数——所有通道零点、增益、滤波、地址、波特率等恢复出厂默认值；② 重启模块——初始化后自动重启加载默认配置。 前提条件：执行前必须确保系统配置处于"解锁"状态（已向寄存器40006写入0x5A5），锁定状态下写入0x55将被忽略。当模块因参数错乱无法正常通讯时，可通过对LZ-760的 RS232接口（如RS485因地址错误无法通讯）发送Modbus RTU 0x06指令到地址1的模块，写入寄存器40008的0x55，恢复出厂后重新配置。

Q5：LZ-760支持TEDS功能吗？如何启用？

A：支持。 LZ-760可选配TEDS功能。启用方式：① 连接带TEDS芯片的传感器（型号后缀带"-T"）；② 通过 手持终端 或 上位机通讯指令 配置LZ-760的TEDS使能参数；③ 上电后LZ-760自动读取传感器内部E²PROM中的灵敏度、量程、校准系数、序列号等信息， <1秒 自动完成配置与校准。TEDS功能极大提升换装传感器或快速部署系统的效率，适用于频繁换型或产线维护场景。

告别"一个传感器配一个变送器"的老旧、臃肿、高故障率的时代

立即为您的多轴压装线、多点称重站、结构测试台装上力准LZ-760六通道数字变送器！
