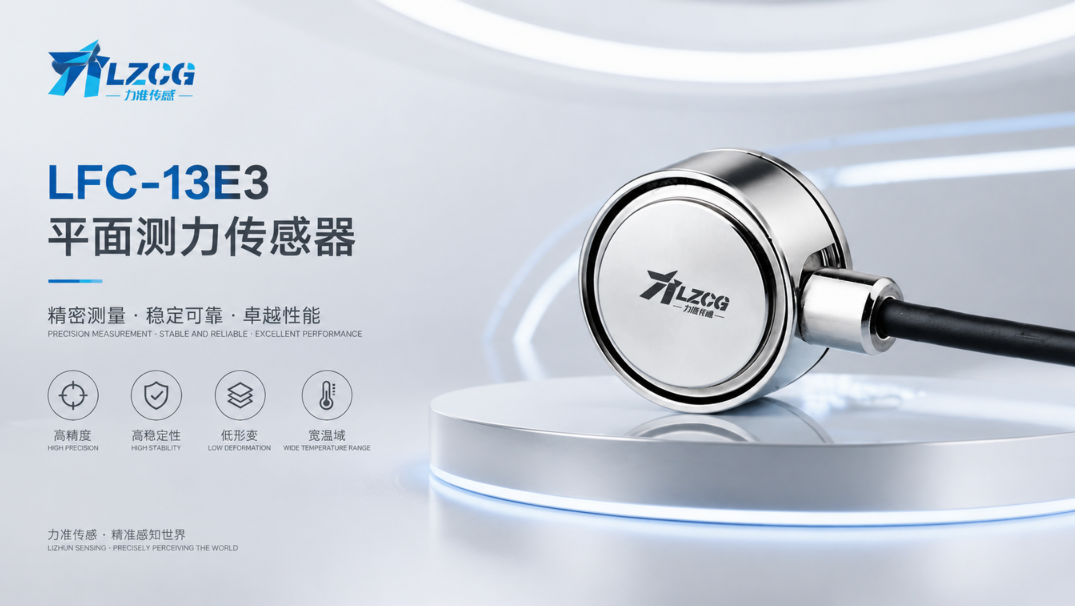

力准传感LFC-13E3微型平面压式传感器：高精度测力的技术标杆

力准传感LFC-13E3微型平面压式传感器：高精度测力的技术标杆

【核心数据速览】

• 核心定位：微型化、高精度的平面压式测力传感器，专为安装空间极度有限且需要高精度压缩力测量的工业自动化与3C电子制造场景设计。其标志性的 平面受力面与限位安装方式，使其在按键手感测试、屏幕压合、机器人末端力控等应用中成为"标准答案"
• 量程覆盖：提供 0~1, 5, 10, 20, 30, 50kg 共 6档 量程，精准覆盖微小至中等力值的测控需求
• 材质：采用 不锈钢 材质，保证坚固耐用与抗腐蚀性
• 核心精度：0~20kg量程段：非线性、滞后、重复性均 ≤±0.05% F.S.；30~50kg量程段：均 ≤±0.1% F.S.
• 输出灵敏度：2.0 ± 10% mV/V，输出信号强，有利于提高信噪比
• 电气特性：输入/输出阻抗 350±10Ω / 350±5Ω，推荐激励电压 3~5V，绝缘电阻 ≥5000MΩ/100VDC
• 宽温域稳定性：工作温度 -20~80°C，补偿温度 -10~60°C，温度灵敏度漂移与零点温度漂移均为 ±0.1% F.S. / 10°C
• 高过载能力：安全过载 150%，极限过载 200%
• 防护等级：IP50，适用于一般工业环境
• 智能功能：支持 TEDS 可选，配合智能仪表可实现即插即用与自动校准
• 安装方式：限位安装（Slot Mounted），结构紧凑，安装方便
• 接线定义：五线制接线（含屏蔽线），红（激励+）、黑（激励-）、绿（信号+）、白（信号-）、黄（屏蔽）

LFC-13E3，微型平面压式传感器的"技术标杆"

在微型传感器领域，LFC-13E3不仅是一个型号，更是一个技术标杆。它通过精密的结构设计、卓越的精度指标、可靠的电气性能与便捷的安装方式，定义了"微型平面压式传感器"该有的样子。

1. 结构设计：平面受力，学问深远

LFC-13E3最显著的特征是其 平面受力面 与 微型柱式弹性体 的巧妙结合：

• 平面力的精准传递：平面受力面可直接与被测物体接触，将压力垂直、均匀地传递到传感器内部的核心弹性体上，简化机械结构的同时避免因压头倾斜或接触不良导致的侧向力干扰
• 限位安装的精巧设计：传感器底部的精密凹槽与结构件上的凸台或卡槽配合，实现快速轴向定位。不依赖螺丝固定，通过"卡紧"来限位，具有 安装快速、拆卸方便、轴向定位精准 的优点
• 形变区不可接触的核心规则： “形变区不可接触” 是安装时必须遵循的铁律。形变区是传感器弹性体上最薄、最敏感的区域，通过微小的压缩形变感知外力。如有任何结构件压住或接触到形变区，将彻底破坏弹性体正常形变，导致输出异常、精度丧失甚至永久性损坏

2. 精度解析：从"±0.05%"到"±0.1%"的精密分级

为何差别对待？ 小量程传感器弹性体更薄、更敏感，形变区域应力集中程度更高。为在极小形变范围内实现同样甚至更高的绝对精度，对小量程段的弹性体加工、应变片贴片位置、补偿工艺提出了更严苛的要求。力准通过 精密数控加工 和 逐只线性与温度补偿，实现了小量程段的顶尖精度。

3. 信号与电气：强信号，低干扰，稳传输

• 高输出灵敏度（2.0 mV/V）：相比常见的1.0~1.5 mV/V，提供更强的原始信号。在变频器、电机等强电磁干扰环境中，更强的信号意味着更好的 信噪比（SNR），能抵抗更多干扰
• 稳定的激励电压（3~5V）：较低激励电压显著降低自热效应（应变片自身发热），避免零点漂移和测量误差，确保长时间工作稳定性
• 五线制屏蔽接线：屏蔽层（黄色线）负责将电磁干扰旁路到大地，在强干扰环境中必须 可靠接地

4. 环境适应性：宽温域与高过载

• 宽温域稳定性：温度漂移是导致传感器长期运行后"零点跑飞"的首要原因。 ±0.1% F.S. / 10°C 的温漂指标确保产线温度变化中依然提供稳定的数据
• 200%极限过载：为自动化产线可能的意外碰撞、工件卡滞、瞬间冲击等场景提供充足安全屏障，降低传感器损坏风险

从"压装良率低下"到"高精度精准压装"

一家手机屏幕模组生产商，在其自动对位压合机上需要将柔性电路板（FPC）精确压合到手机屏幕上，工艺要求压合力控制在 ±0.1kg 以内。原有传感器输出信号太弱（1.0 mV/V），在变频器附近受严重干扰，信号波动 ±0.5kg；同时 ±0.5% 重复性导致控制系统误判。改造方案：替换为 力准LFC-13E3（量程50kg，输出灵敏度2.0 mV/V，非线性±0.1% F.S.，重复性±0.1% F.S.），采用五线制屏蔽接线并可靠接地：

LFC-13E3选型与应用总览

客户证言

“FPC压合良率一直卡在95%，换了力准LFC-13E3后，2.0mV/V的信号在变频器旁边也不抖了，重复性从±0.5%提到了±0.1%，压装精度稳定在了±0.05kg以内，良品率到了99.5%以上，换型从15分钟变成了一分钟。”
—— 某手机屏幕模组生产商 · 工艺工程经理

选择LFC-13E3微型平面压式传感器的五大核心理由

• "高输出+分段高精度"的黄金组合： 2.0mV/V 强信号输出有效提升抗干扰能力。小量程段（0~20kg）达到 ±0.05% F.S. 超高精度，大量程段（30~50kg）保持 ±0.1% F.S.，精密测试与通用压装两相宜
• "平面受力+限位安装"的精巧结构：标志性平面受力面简化机械结构，避免侧向力干扰。限位安装让安装调试快速、精准、可靠
• "不锈钢+IP50"的坚固可靠：不锈钢材质结合IP50防护，提供坚固耐用基础，在一般工业环境标准应用场景中具备长期稳定运行保障
• "宽温域+高过载"的适应能力： -20~80°C 宽温域 + 200% 极限过载，在产线温度变化和意外冲击中保持完好
• "TEDS智能+标准接线"的便捷集成：可选TEDS实现即插即用；清晰五线制接线定义和标准5芯线缆，电气集成"傻瓜式"便捷

FAQ（常见问题解答）

Q1：LFC-13E3与LFC-13（不带E3后缀）标准版的主要区别是什么？

A：两者是LFC-13系列中的两个不同变体，在量程、精度和防护等级上有显著差异： LFC-13E3（高精度平面型）——量程 0~1,5,10,20,30,50kg，非线性/滞后/重复性 ±0.05% F.S.（0~20kg）/±0.1% F.S.（30~50kg），输出灵敏度 2.0±10% mV/V，防护 IP50，专为精密按键测试、屏幕压合、高精度力控设计。 LFC-13（普通压式型）——量程 0~5,10,20,30,50,100,200,300,500kg，非线性/滞后/重复性 ±0.2% F.S.，输出灵敏度 1.0~1.5 mV/V，防护 IP65，适合通用压装、称重、大吨位力测量。 精度第一且量程在50kg以内→LFC-13E3；量程需求更大（需100kg以上）或对防护等级有更高要求→LFC-13。

Q2：安装时如何确认"形变区"的具体位置？如何防止误触？

A：形变区是传感器受力面外围的一圈 环形薄壁区域，在产品图纸或文档中通常用虚线或阴影圈出并标注 “Deformation Area Do Not Contact”。判断方法：用手指轻轻按压传感器受力面中心，感受微小的下沉或弹性形变，形变发生的区域即为形变区。安装时， 所有固定工装、压头、安装螺丝必须绝对避开这个区域，只能接触传感器底部的固定端盖板（不锈钢外圈部分）或螺纹安装面。 宁可工装小一点，也不要压到形变区。

Q3：LFC-13E3的IP50防护等级能否在洁净室中使用？

A：可以，但需注意防尘。 IP50提供有限的防尘能力（防止直径大于1.0mm固体异物进入），但不能完全阻止微小粉尘进入传感器内部。在环境洁净度极高的电子级洁净室（Class 100/1000）中通常没问题。但在有大量导电性粉尘（如碳粉、金属屑）的车间中，微小粉尘可能导致传感器内部绝缘电阻下降或产生短路风险，建议选用更高防护等级（如IP65/IP67）的传感器。 一般洁净室中，LFC-13E3完全可以胜任。

Q4：LFC-13E3能否用于测量"动态冲击力"（如力锤测试）？与LFC-12-W17比如何？

A：可以，但推荐性不如专为力锤设计的型号。 LFC-13E3的高刚度和高精度使其具备捕捉冲击力的潜力，但防护等级（IP50）和量程（最大50kg）限制了其在多尘、恶劣环境或大冲击力场景中的应用。 LFC-20-4M-H11——IP65防护，量程最大2吨，TÜV认证，更适合大冲击力、环境恶劣的力锤测试。 LFC-12-W17——输出灵敏度1.5~2.0mV/V，重复性±0.1% F.S.，更侧重于小力值、高重复性的冲击测试。 洁净室环境下、50kg以下中小冲击力精密测试→LFC-13E3可胜任；追求更高防护或更大冲击力→LFC-20-4M-H11。

Q5：LFC-13E3推荐使用3~5V激励电压，能否使用10V激励？

A：不推荐。 微型传感器弹性体薄、应变片阻值较高，使用 10V激励电压 会导致 自热效应——应变片自身发热，温度升高导致零点漂移和灵敏度变化，测量精度下降。 3~5V 激励电压在保证足够信号强度的前提下显著降低自热效应，确保长时间工作稳定性。如果后端设备仅支持10V激励，建议在传感器与激励源之间串联 限流电阻 降低实际加载到传感器上的电压，或选用适配低电压激励的变送器/仪表。

从手机按键的触感到屏幕模组的精准压合，从精密测试的毫厘之差到自动化产线的稳定如一

力准LFC-13E3微型平面压式传感器，是您在"微小空间"中实现"高精度测力"的可靠选择！
