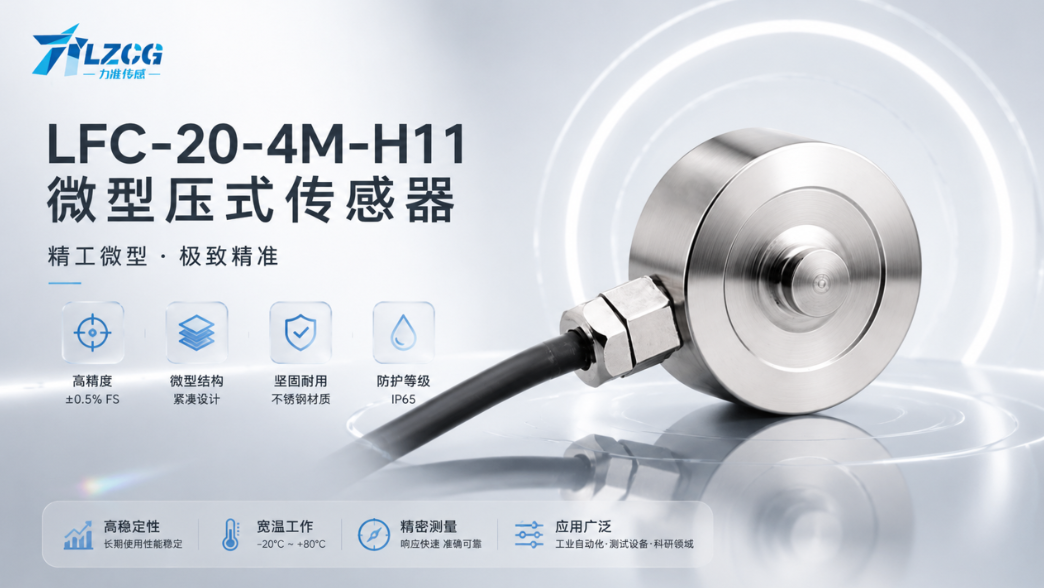

力准传感LFC-20-4M微型压式传感器：力锤等测力场景的理想选择

力准传感LFC-20-4M微型压式传感器：力锤等测力场景的理想选择

【核心数据速览】

• 核心定位：微型压式传感器，专为安装空间狭小、需要高精度动态或静态力测量的场景设计，在力锤、按键手感测试仪、冷热压机压力检测、机器人手抓力等应用中表现优异
• 产品系列：LFC-20-4M系列包含 H5 和 H11 两个主要型号，两者在量程覆盖、精度指标和安装细节上有所差异
• 量程覆盖：H5型号覆盖 0~10, 20, 30, 50, 100kg；H11型号覆盖 0~5, 10, 20, 30, 50, 100, 200, 500, 1000, 2000kg，提供从微小力到2吨的广泛选择
• 材质：均采用 不锈钢 材质，保证坚固耐用与抗腐蚀性
• 核心精度：H5型号非线性/滞后/重复性均 ≤±0.3% F.S.；H11型号非线性 ≤±0.3% F.S.，滞后与重复性 ≤±0.2% F.S.，为精密测量提供坚实基础
• 蠕变特性：30分钟蠕变 ≤±0.05% F.S.，长期稳定性极佳
• 防护等级：IP65，具有良好的防尘和防喷水能力
• 安装方式：螺纹安装，安装时需注意同轴度与同心度，且 严禁触碰形变区
• 智能功能：支持 TEDS 可选，配合智能仪表可实现即插即用与自动校准
• 安全认证：H11型号已通过 TÜV SÜD NRTL 认证，符合UL 61010-1、CSA C22.2 No. 61010-1等国际安全标准
• 标准接线：四线制接线，红（激励+）、黑（激励-）、绿（信号+）、白（信号-）、黄（屏蔽）

LFC-20-4M系列，力锤等测力场景的"理想之选"

力锤测试是模态分析、结构动力学测试中不可或缺的一环。它要求传感器在承受瞬间冲击力时，能够快速响应、精确捕捉峰值力，且传感器本身的质量不能影响被测结构的动态特性。LFC-20-4M系列微型压式传感器，正是为满足这些严苛要求而设计的。

1. 结构优势：微型化与高刚性，为力锤而生

• 微型化设计，降低附加质量：力锤测试中传感器安装在锤头上，传感器质量过大会改变锤头整体质量，影响冲击力的频谱特性和能量传递。LFC-20-4M系列体积小巧、质量极轻，对锤头动态特性的影响降至最低
• 高刚性，捕捉瞬态冲击：力锤冲击力是毫秒级的瞬态事件，传感器必须具备极高刚度才能在短时间内完成弹性形变，将力信号转换为电信号。LFC-20-4M采用不锈钢材质和紧凑柱式结构，保证极高刚度，真实还原冲击力波形与峰值
• 螺纹安装，稳固可靠：传感器采用螺纹安装，可牢固固定在锤头或测试工装上。安装时必须注意同轴度与同心度，确保力值沿传感器轴线方向传递，避免侧向力干扰测量精度。 形变区域（受力区域周围的环形区域）严禁接触，否则直接影响传感器灵敏度与线性度

2. 性能表现：高精度与低蠕变，确保数据可靠

• 高精度，量化冲击力：H11型号 ±0.2% F.S. 重复性，在多次锤击测试中施加相同力时读数高度一致，对评估结构线性度和重复性至关重要。H5型号 ±0.3% F.S. 精度足以满足大多数通用测力场景
• 低蠕变，应对长时间静态测试：冷热压机、机器人手抓力等应用需要传感器在持续受力状态下保持稳定输出。LFC-20-4M系列 30分钟蠕变≤±0.05% F.S.，确保长时间压力监测中读数不会因"疲劳"而产生明显漂移
• IP65防护，适应工业环境：有效抵御工业现场的粉尘、油污和溅水，在力锤测试实验室环境或冷热压机、机器人产线工业现场都能稳定可靠工作

3. 选型指南：H5 vs H11，精准匹配您的需求

4. 应用场景深度解析

（1）力锤测试：模态分析的"理想搭档"

• 工作原理：力锤锤头上安装LFC-20-4M-H11传感器，敲击被测结构时实时输出与冲击力成正比的电压信号，与加速度传感器信号同步记录
• 数据价值：通过对"力信号"和"响应信号"进行频响函数（FRF）分析，精确计算结构固有频率、阻尼比和振型。LFC-20-4M-H11的高精度、高刚性和低质量，确保力信号准确性和纯净度
• 优势体现：测试薄壁件、小型结构件时，传统"大力锤"会因附加质量过大改变其固有频率。LFC-20-4M-H11的微型化设计，使其成为此类"轻质结构"模态测试的优选方案

（2）其他典型应用场景

• 按键手感度测试仪：安装在测试压头后方，精确捕捉从"接触"到"触发"再到"触底"的力-位移曲线，量化按键手感
• 冷热压机压力检测：嵌入压机压头与工件之间，实时监测压装过程压力变化，确保高温或低温环境下压装力均匀可控
• 机器人手抓力：安装在机器人夹爪根部，实时反馈夹持力，实现自适应抓取，防止抓取力过大损坏工件或过小导致滑落

从"力锤测试一致性差"到"模态分析准确可靠"

一家无人机螺旋桨制造商，在研发阶段需要对螺旋桨进行模态分析以评估抗共振能力。使用通用型大尺寸力传感器时，测试结果一致性极差，多次敲击同一位置频响函数曲线差异大，无法有效分析固有频率。问题诊断：传感器附加质量过大改变锤头特性+精度重复性不足。改造方案：替换为 力准LFC-20-4M-H11（量程200kg，精度±0.2% F.S.），确保同轴度安装：

LFC-20-4M系列选型总览

客户证言

“无人机螺旋桨模态分析一直测不准，换了力准LFC-20-4M-H11后，多次敲击的力信号高度一致，频响函数曲线完美重合，模态参数终于清晰了，测试效率提高了3倍。”
—— 某无人机螺旋桨制造商 · 研发测试工程师

选择LFC-20-4M系列微型压式传感器的五大核心理由

• "微型+高刚性"的完美结合：不锈钢材质+紧凑柱式结构，在保持极小体积和极低质量的同时拥有极高刚性，完美适配力锤等需要快速响应、低附加质量的动态测试场景
• "双型号"精准覆盖，按需选择：H5（ ±0.3% F.S. /100kg）满足通用压装、力监测需求；H11（ ±0.2% F.S. /2吨，含 TÜV认证）满足精密测试、大吨位及高安全标准要求
• "极低蠕变+IP65防护"的工业级稳定： 30分钟蠕变≤±0.05% F.S. 保证长时间力监测稳定性； IP65 防护等级使工业现场环境中持久稳定工作
• "螺纹安装+标准接线"的便捷集成：清晰的螺纹安装要求（注意同轴度与形变区）和标准四线制接线定义，降低设计与维护成本
• "TEDS智能+TÜV安全认证"的双重保障：可选TEDS功能实现即插即用；H11型号已通过 TÜV SÜD NRTL 认证，为设备出口或高安全标准应用提供权威质量背书

FAQ（常见问题解答）

Q1：LFC-20-4M-H11在力锤测试中，如何保证冲击力信号的"不失真"？

A：保证信号不失真依赖三个关键因素：① 传感器高刚度——不锈钢结构和紧凑设计使其拥有极高固有频率，远超力锤冲击信号频率范围，不会产生自激振荡；② 正确安装——严格保证同轴度，确保冲击力沿传感器轴线传递，避免侧向力引起的弯曲干扰；③ 合适量程选择——选择量程略大于预计最大冲击力，避免传感器进入非线性区或过载。遵循这三点，LFC-20-4M-H11能真实还原冲击力波形。

Q2：LFC-20-4M系列与LFC-08系列同为微型压式传感器，在力锤场景中如何选择？

A：两者都是微型压式传感器，但LFC-20-4M系列在精度和蠕变上更优，且H11型号有TÜV认证。LFC-08系列（精度±0.5% F.S.，防护IP64）更适合成本敏感、精度要求不特别高的通用压装场景。对于需要 高精度、高重复性、且对安全标准有要求 的力锤测试、精密机器人手抓力、高标准压装， LFC-20-4M-H11是更可靠的选择。

Q3：安装时提到的"严禁触碰形变区"，具体是指哪个区域？如何判断？

A： 形变区 是指传感器受力面周围、用于产生弹性形变的 薄壁环形区域。在产品图纸上通常标注 “形变区，不可接触” 或 “Deformation Area Do Not Contact”。安装时固定端工装 绝对不能压住或抵住这个区域，只能接触传感器底部的固定端盖板或螺纹安装面。判断方法：用手指轻轻按压传感器受力面，感受弹性形变发生的区域，安装工装时务必避开这个区域。

Q4：LFC-20-4M-H11的TÜV认证对实际使用有什么具体好处？

A：TÜV认证是进入欧美市场的 “通行证” 之一：① 合规性保障——确保设备符合 UL 61010-1 等国际安全标准，出口欧美无需额外认证；② 降低风险——认证产品经过严格故障模式和失效分析，电气安全、防火、防触电等方面有可靠保证；③ 提升品牌形象——在产品上使用TÜV SÜD认证标志，向客户展示对产品质量和安全的高标准承诺。

Q5：LFC-20-4M系列在动态力测试中的响应频率是多少？

A：LFC-20-4M系列采用高刚性不锈钢柱式结构，其 固有频率通常在数十kHz级别（具体取决于量程和安装方式）。在力锤测试中，冲击信号的频率成分通常集中在 0~5kHz 范围内，LFC-20-4M系列的响应速度完全满足这一需求。对于更高频率的冲击测试，建议联系力准工程师确认具体型号的频率响应特性。

从无人机螺旋桨的模态分析，到手机按键的触感测试，再到机器人手臂的轻柔抓取

力准LFC-20-4M系列微型压式传感器，是您探索"力"的世界、实现"精密"测量的理想工具！
