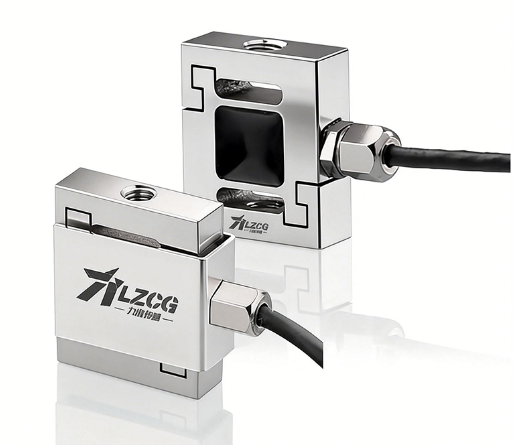

力准传感LFS-02系列S型拉压传感器：从250g到200kg，高精度拉压测量的通用方案

力准传感LFS-02系列S型拉压传感器：从250g到200kg，高精度拉压测量的通用方案

【核心数据速览】

• 核心定位：S型结构的拉压双向力传感器，是工业称重、力控、测试领域的 “通用型” 高精度力传感器，广泛应用于从实验室测试到工业自动化产线的各类场景
• 量程覆盖：提供从 250g 到 200kg 的超宽量程选择，共 16档 具体型号（250g、500g、1kg、2kg、3kg、5kg、10kg、20kg、30kg、50kg、100kg、200kg），覆盖从微小力到中等力的绝大多数工业应用
• 双材质可选： 铝合金（250g~500g量程） 与 不锈钢（1kg~200kg量程） 两种材质，兼顾轻量化与高耐用性
• 极致精度：非线性、滞后、重复性误差均 ≤±0.05% F.S.，为精密力控提供值得信赖的测量基准
• 极限过载：安全过载 150%，极限过载 500%，从容应对瞬时冲击与意外超载，这是LFS-02系列的核心竞争力之一
• 高防护等级：防护等级 IP65，有效防尘、防溅水，适应大多数工业现场环境
• 智能功能：支持 TEDS（传感器电子数据表） 功能，配合智能仪表可实现即插即用与自动校准
• 宽工作温度：工作温度范围 -20℃ ~ 80℃，补偿温度范围 -10℃ ~ 60℃，适应大多数工业产线的环境要求
• 标准接线：四线制接线，红（激励+）、黑（激励-）、绿（信号+）、白（信号-）、黄（屏蔽），定义清晰
• 螺纹安装：推荐两端螺纹安装，安装时需注意螺丝固定深度不得接触传感器中间梁面的应变区域

LFS-02系列凭什么成为"通用方案"的标杆？

在工业力测量领域，S型传感器因其结构紧凑、拉压双向、精度高、易于安装的特点，成为应用最广泛的传感器形式之一。力准LFS-02系列更是凭借其 超宽量程、极致过载、高精度、IP65防护 等核心优势，成为众多行业用户的"首选答案"与"通用方案"。

1. 结构优势：S型设计，天生为"拉压双向"而生

LFS-02采用经典的 S型（或称"Z型"）弹性体结构：

• 拉压双向对称：S型结构在几何上完全对称，使传感器在承受拉伸力和压缩力时，内部应变区域应力分布几乎完全对称。同一只传感器既可精确测量拉力，也可精确测量压力，无需为拉、压分别购买不同型号
• 测量原理：当拉力或压力作用于传感器两端的螺纹孔时，S型梁的中部产生剪切应力，粘贴在梁侧面的应变片组发生方向相反的形变（一部分拉伸、一部分压缩），通过惠斯通电桥差分连接转化为与力值成正比的mV/V信号
• 结构紧凑，易于串联：通过两端螺纹孔，可方便地串联在力的传递路径中（伺服压机压头与压杆之间、拉力试验机上下夹具之间、机器人夹爪末端），实现"在线"力测量

2. 极限过载：500%的"安全堡垒"

这是LFS-02系列区别于市场上大多数S型传感器的最核心优势：

• 数值对比：行业S型传感器极限过载通常 200%~300%，力准LFS-02高达 500%
• 实际意义：量程100kg的传感器可承受 500kg 瞬时冲击而不发生结构性损坏
• 典型应用场景：
  • 压装场景：压头意外撞到硬物或工件卡滞，瞬间压力远超设定值
  • 吊装/拉力测试：被测工件突然断裂，传感器承受巨大冲击拉力
  • 机器人抓取：机器人意外碰撞或急停，夹爪上传感器承受过大惯性力
• 价值体现：500%极限过载相当于给传感器穿上 “防弹衣” ，极大降低意外超载导致的报废风险，减少停机时间、维修成本和更换频率

3. 量程与精度：从"毫厘"到"百公斤"的精准掌控

LFS-02系列提供从 250g 到 200kg 的 16档 量程，配合 ±0.05% F.S. 高精度：

• 精细量程分级：避免"大牛拉小车"（精度浪费）或"小马拉大车"（损坏设备）。测量50kg压装力选100kg量程，既保证150%安全过载裕量，又达到 ±0.05% F.S.（±50g） 最佳精度
• 精度解析：100kg量程传感器最大系统误差仅 ±50g。在需要±100g精度的精密轴承压装中，LFS-02提供清晰、可辨的力值反馈，让控制系统精确判定"压入力是否合格"，是替代传统"位置控制"或"电流间接判断"的法宝

4. 安装与接线：标准化与便捷性

• 螺纹安装，简单可靠：两端螺纹安装，确保螺丝固定深度 不要接触传感器中间梁面的应变区域，这是保证精度和结构安全的关键
• 四线制接线，标准定义清晰：红（激励+）、绿（信号+）、黑（激励-）、白（信号-）、黄（屏蔽），极大降低现场接线出错率

5. 选型指南：精准匹配，一步到位

从"频繁更换传感器"到"一劳永逸的稳定"

一家汽车零部件压装线集成商，其伺服压机用于将橡胶衬套压入控制臂。此前使用的某品牌S型传感器（量程5吨，极限过载200%），因压头意外卡滞或工件放置不当导致的瞬时超载而损坏，平均 每3个月 更换一次，每次停机 2小时。改造方案：全部替换为 力准LFS-02（量程5吨，极限过载500%），配合 L100-F 实现过载保护与力控闭环：

LFS-02系列S型传感器选型总览

客户证言

“以前压装线用的传感器极限过载只有200%，平均3个月就要换一次，每次换传感器停机2小时。换了力准LFS-02后，500%过载，用了两年多都没坏过，再也没因为传感器损坏停过机。”
—— 某汽车零部件压装线集成商 · 设备主管

选择LFS-02系列S型传感器的五大核心理由

• "拉压双向"的通用性：经典的S型结构设计，同一只传感器同时胜任拉力与压力测量，彻底解决"拉压需分型"的选型困扰，是真正的 “通用方案”
• "500%过载"的极致安全：极限过载 500% 是力准LFS-02区别于市场同类产品的 王牌竞争力，将传感器从"易损件"升级为"长寿命件"，极大降低意外超载导致的损坏、停机与维护成本
• "从250g到200kg"的广阔量程： 16档 精细量程，配合 ±0.05% F.S. 高精度，实现从微小力到中等力的"全频谱"精准覆盖
• "IP65"的工业防护： IP65 防护等级，有效防尘、防溅水，无惧粉尘、油污、潮湿环境
• "TEDS"的智能升级：支持TEDS智能功能，配合力准L100-F、L808等智能仪表，实现即插即用、自动校准，换型调试时间从 30分钟 缩短至 <1分钟

FAQ（常见问题解答）

Q1：LFS-02系列S型传感器与LFC-2环形传感器，在压装场景中如何选择？

A：两者都是力准的明星产品，但设计理念不同： LFS-02 S型传感器——首选用于 "通用"的拉/压双向测量、结构串联安装、中小吨位 的通用力控场景（伺服压机压头力控、机器人抓取力控、焊接压力控制），其"拉压双向"和 “500%极致过载” 优势在此类场景中更为突出。 LFC-2环形传感器——首选用于 "压力"为主的、大吨位、中空穿杆式安装 的重型压装场景（电池模组堆叠压装、大型轴承压入、油压机底座测力），其"中空结构"和"抗偏载"优势发挥得淋漓尽致。 要测通用拉/压力且可串联安装选LFS-02；要测大吨位压装力且需穿杆安装选LFC-2。

Q2：安装LFS-02时，对"螺丝固定深度"的具体要求是什么？如何判断是否接触到了应变区域？

A：这是非常关键的安装细节，直接关系到精度和结构安全： 具体要求——两端螺丝扭入深度 绝对不要接触传感器中间梁面的应变区域，即中间较细的用于产生弹性形变的梁体部分。 如何判断——传感器两端螺纹孔是盲孔，中间梁体内壁与螺纹孔底部之间通常有一段空腔或实体壁。安装前观察结构，使用深度尺测量螺纹孔深度，在螺丝上做好深度标记，确保螺丝扭入深度比螺纹孔深度 浅2~3mm。如不确定，先将螺丝缓缓旋入，当感觉阻力明显增大（可能已接触到梁体）时，立即停止并退回2~3圈。 宁可少拧一点，也不要多拧。

Q3：LFS-02的"500%极限过载"是指可以承受500%的额定载荷而不损坏吗？

A： 是的，但需明确"极限过载"的含义。 500%极限过载指传感器可承受额定载荷 500%的瞬时冲击力，卸载后恢复其正常功能，不回零或永久变形。例如100kg量程传感器可承受一次 500kg 瞬间冲击（工件突然掉落、压头意外碰撞），冲击过后仍能正常工作，精度不受影响。但 这并不意味着可以长期在500%载荷下工作。长期工作在超过安全过载（ 150%）的状态下会加速疲劳，缩短使用寿命。500%极限过载是应对 “偶发意外” 的"保险"，而非"日常使用"的"工作状态"。

Q4：LFS-02的TEDS功能是否兼容其他品牌的仪表？

A：TEDS技术遵循 IEEE 1451.4 国际标准开放协议。理论上，任何遵循该标准且支持TEDS的仪表都可读取LFS-02的TEDS数据。但不同品牌仪表对TEDS数据格式的解析深度可能存在差异。为获得最佳体验，强烈推荐使用 力准品牌的配套仪表（如L100-F、L808、L820B），它们经过与LFS-02的全面兼容性测试，能100%发挥TEDS的"即插即用、自动配置"优势，并可自动完成零点修正、模拟量输出校准等高级功能。

Q5：LFS-02的铝合金版本和不锈钢版本在性能上有什么区别？

A： 铝合金版本（250g~500g量程）：重量更轻（适合对传感器自重敏感的应用），热传导性更好，温漂控制优秀（±0.05% F.S./10°C），但机械强度和耐腐蚀性不如不锈钢。 不锈钢版本（1kg~200kg量程）：机械强度更高，耐腐蚀性更好（适合潮湿、油污环境），抗疲劳性更优（适合高频次加载场景），但重量较重。 追求轻量化和极致灵敏度选铝合金；追求耐用性和环境适应性选不锈钢。

Q6：LFS-02系列是否支持TEDS功能？如何识别TEDS版本？

A： 支持。 LFS-02系列全量程均可选配TEDS功能，型号后缀带 “-T”（如LFS-02-50kg-T）即为TEDS版本。TEDS芯片内存储了传感器的灵敏度、量程、校准日期、序列号、非线性修正系数等关键信息。连接到支持TEDS的仪表（如L100-F、L808）时，上电后 <1秒 自动完成配置，实现即插即用。

从250g的微小力，到200kg的中等力，从拉压双向的通用测量，到500%过载的极致安全

力准LFS-02系列S型传感器，是您工业力控与称重场景的"万能工具"与"可靠伙伴"！
