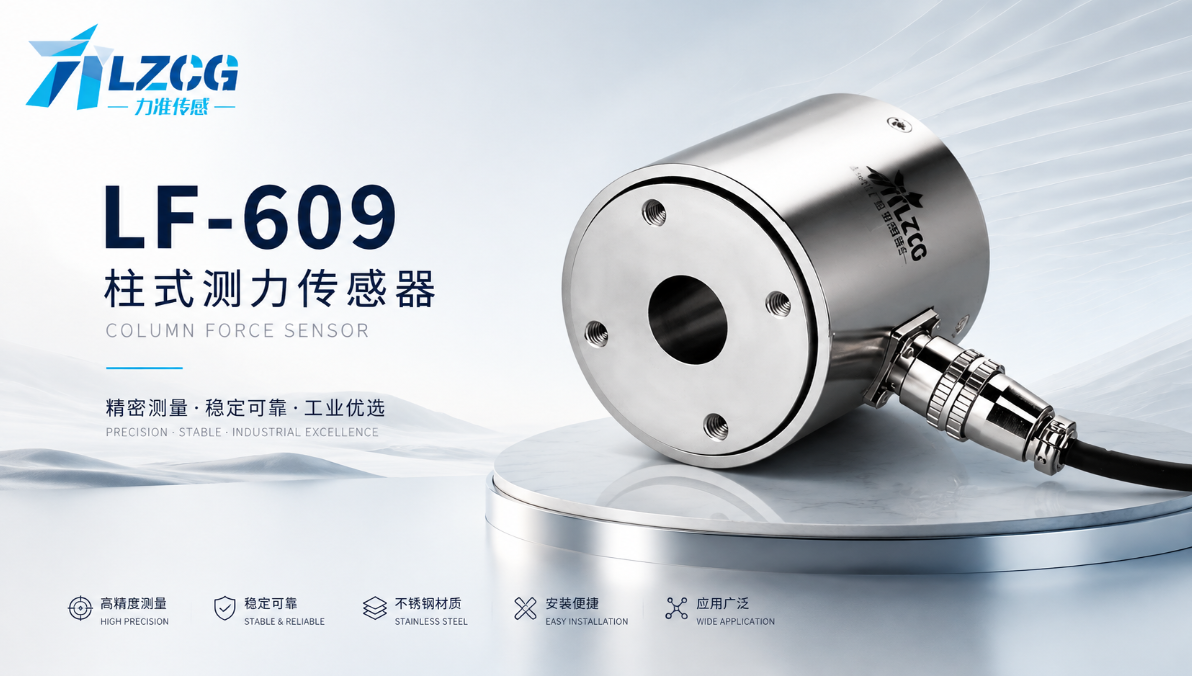

• 核心定位：柱式结构的压式测力传感器，专为工业压装、力值监测、称重等需要高精度、高稳定性力测量的场景设计，是力准传感柱式传感器系列的经典产品之一
• 量程覆盖：提供从 0.5吨 到 10吨 的 6档 量程（0.5, 1, 2, 3, 5, 10t），覆盖从中小型压机到大型结构测试的广泛应用
• 材质：采用 不锈钢 材质，具备优异的耐腐蚀性和结构强度，确保在恶劣工业环境下的长期稳定工作
• 输出灵敏度：1.0 ~ 1.5 mV/V，提供稳定、可辨的传感器原始信号
• 核心精度：非线性、滞后、重复性误差均 ≤±0.5% F.S.，满足大多数工业力测量场景的精度需求
• 温度特性：温度灵敏度漂移与零点温度漂移均为 ±0.05% F.S. / 10°C，在宽温域下保持稳定
• 高过载能力：安全过载 150%，极限过载 200%，应对瞬时冲击与意外超载
• 防护等级：IP50，适用于一般工业环境。需注意避免在大量粉尘或水溅环境中使用
• 电气参数：输入阻抗 750 ± 10Ω，输出阻抗 700 ± 5Ω，推荐使用电压 3~10V，绝缘电阻 ≥5000MΩ/100VDC，电气性能稳定可靠
• 标准接线：四线制接线，红（激励+）、黑（激励-）、绿（信号+）、白（信号-）、黄（屏蔽），定义清晰
• 安装方式：法兰安装，对结构件的上下平面度要求高

LF-609柱式传感器，法兰安装为何对平面度要求高？

在力准传感的柱式传感器家族中，LF-609以其经典的不锈钢柱式结构、适中的量程覆盖、可靠的基础精度，成为众多工业力测量场景的"实力派"选择。然而，其技术文档中反复强调的 “对结构件的上下平面度要求高”，并非一句空泛的警告，而是直接关系到传感器测量精度、使用寿命、甚至安装安全的核心技术要点。

1. 结构原理：柱式传感器的"力学敏感区"

LF-609是一款典型的 柱式（或称"筒式"）压式传感器：

• 核心弹性体：圆柱形的金属体。当轴向压力（Fz）作用于传感器顶部的受力面时，圆柱体发生微小的轴向压缩形变
• 应变片布局：在圆柱体侧壁上精密粘贴多组电阻应变片，连接成惠斯通电桥，设计为对轴向压缩应变最为敏感
• 理想状态：压力Fz完全垂直于传感器上下端面且均匀分布时，圆柱体只产生纯轴向压缩，所有应变片感受到的形变均匀、对称，电桥输出与Fz成精确正比的信号

2. 平面度不足的"破坏性"——从"垂直力"到"偏心矩+弯矩"的变形

“平面度” 是指传感器安装面与结构件安装面之间的贴合程度。平面度不足意味着两个接触面之间存在凹凸不平、翘曲或异物：

举例说明：LF-609（量程10吨）在理想平面度下施加5吨力，输出10.000mV。如平面度不足导致偏心距e=2mm，传感器不仅受5吨轴向力，还受5吨×2mm=10,000N·mm的弯矩，可能在传感器上产生相当于 0.5吨的虚假力信号，输出变为11.000mV， 误差高达10%！对于要求±5%精度的控制完全不可接受。

3. 实践指南：如何保证平面度，释放LF-609的"真实力值"？

步骤一：检查与加工安装面

• 原始平面度要求：力准推荐的安装面平面度应为 ≤0.05mm / 100mm（每100mm长度不平度不超过0.05mm）
• 加工方法：使用精密磨床或精铣加工安装面。大型结构件可考虑刮研或研磨
• 避免油漆：安装面应去除油漆、氧化皮、油污，确保为裸露的金属面

步骤二：选择合适的安装方式

• 使用定位销/定位台阶：在安装底座上加工沉孔或定位台阶，与传感器底部定位凸台配合，强制保证同轴度与平面度
• 使用柔性垫片：如无法加工高精度安装面，可使用薄铜垫片或特氟龙垫片微调。垫片本身须平整，建议厚度 <0.5mm

步骤三：安装与紧固（对称、均匀、扭矩控制）

• 对称紧固：法兰盘上通常有多个安装孔，采用 对角线交叉分步拧紧，确保均匀受力，避免单侧拧紧导致倾斜
• 扭矩控制：使用 扭矩扳手，按力准推荐力矩（M5螺丝： 5~8 N·m）紧固。禁止使用冲击扳手
• 检查间隙：紧固后使用塞尺检查传感器法兰底面与安装面之间是否有缝隙

步骤四：通电与零点校准

• 空载校准：安装好、未施加任何负载时进行零点校准。如平面度足够好，零点输出应接近理论值（0mV/V）
• 加载验证：施加已知标准负载（如标准砝码），检查仪表读数。如偏差较大，首先怀疑安装面平面度问题

从"读数跳动、误差大"到"精稳可靠"

一家液压机生产商，在其100吨四柱液压机主缸下压测力系统中使用 LF-609（量程10吨） 法兰安装于主缸活塞杆与上压板之间。长期困扰：传感器读数不稳定、经常跳动，与油压计算值偏差 >5%，更换多个传感器问题依旧。力准技术工程师现场诊断：液压机上压板与法兰连接面平面度严重不足（ >0.2mm/100mm），存在明显局部高点。改造方案：磨床精加工至 0.03mm/100mm，使用定位台阶强制对中，对角线交叉分步拧紧：

LF-609柱式传感器选型总览

客户证言

“以前液压机传感器读数老是跳，跟油压表对不上，换了几个传感器都一样。力准工程师来一看，发现安装面不平，磨平后读数稳了，跟油压表偏差从±8%降到了1%以内，传感器也再没坏过。”
—— 某液压机生产商 · 设备主管

选择LF-609柱式传感器的五大核心理由

• "经典柱式"的可靠结构：不锈钢材质+柱式弹性体设计，提供坚固耐用、抗冲击、抗疲劳的物理基础，是工业压装、力值监测等场景的 “可靠伙伴”
• "法兰安装"的天然适配：法兰安装方式使传感器可稳定集成到大型结构件中，通过法兰盘上多个安装孔实现均匀受力，是重型压机、液压机、试验台等设备的理想选择
• "平面度要求"的深刻理解： “对结构件上下平面度要求高” 不是缺点，而是高精度测量的前置条件。理解并满足这一要求，是释放传感器全部性能潜力、避免测量误差、延长传感器寿命的关键一步
• "从0.5t到10t"的精准量程： 6档 精细量程，配合 ±0.5% F.S. 基础精度，为中小型压装、力值监测、称重等场景提供经济实用、性能可靠的解决方案
• 40年技术积淀的品质保障：力准传感 40年 专注于力传感器领域，LF-609是其柱式传感器系列的经典之作，经过大量工业现场验证

FAQ（常见问题解答）

Q1：安装面平面度无法达到0.05mm/100mm，是否可以使用LF-609？

A：可以，但需接受性能下降。 平面度0.1mm或0.2mm时传感器仍可工作，但会出现：① 零点输出不稳定——每次安装后零位可能需要重新校准；② 重复性变差——施加相同力每次读数可能不同；③ 线性度劣化——满量程50%~100%范围内误差显著增大。建议：平面度不达标时，在传感器与安装面之间增加 经过精密加工的过渡板，或使用 高平面度的柔性垫片 补偿。 绝对避免在凹凸不平的表面上直接安装。

Q2：LF-609与LF-601（同为柱式传感器）的主要区别是什么？如何选择？

A：两者都是柱式传感器，但定位不同： LF-609——经济型/基础型。不锈钢材质，精度±0.5% F.S.，防护等级 IP50，量程0.5~10t。适合对精度和防护要求不特别高的通用压装、力值监测场景。 LF-601——高防护/高精度型。材质合金钢/不锈钢，精度±0.5% F.S.，防护等级 IP64，量程0.2~10t。适合 环境恶劣（多粉尘、水汽） 或需要更高防护的场合。 预算有限且环境干燥选LF-609；环境潮湿或多粉尘选LF-601。

Q3：LF-609的安装孔是"通孔"还是"螺纹孔"？对安装螺丝有要求吗？

A：LF-609的法兰安装孔是 盲螺纹孔（如8-M5深8）。安装时使用强度等级 不低于8.8级 的内六角圆柱头螺丝。螺丝长度应刚好拧入螺纹孔有效深度， 不要拧到底部（底部留有空间），以免顶到传感器内部结构。强烈建议使用 弹簧垫圈，防止振动导致螺丝松动。

Q4：LF-609能否用于测量"拉力"？

A：不推荐。 LF-609是 纯压式传感器，弹性体设计和应变片布局为压缩载荷优化。虽可通过法兰盘螺纹孔施加拉力，但测量精度会大打折扣，长期使用可能损坏传感器。如需测量拉力，请选择专门的 S型（LFS系列）、拉杆式（LFT系列）或柱式双向传感器。

Q5：LF-609的防护等级IP50在实际应用中意味着什么？

A： IP50 意味着传感器 完全防尘（5级：有限度防尘，不影响设备正常运行），但 不防水（0级：无防水保护）。实际应用中，LF-609适合 干燥、无大量粉尘 的室内环境（如一般车间、试验室）。如环境存在 大量粉尘、水汽、油污或需高压水枪冲洗，建议选用防护等级更高的 LF-601（IP64） 或其他IP65/IP66型号。

Q6：LF-609安装时对"上下平面度"都要求高吗？还是只对安装面有要求？

A： 上下两个安装面都需要保证平面度。 传感器底部法兰与 安装底座 的接触面需平面度≤0.05mm/100mm；传感器顶部受力面与 施压部件（如压头、上压板） 的接触面同样需要保证平面度。如果只有一面平整而另一面不平，传感器仍会受到不均匀力分布的影响，产生偏心载荷和弯矩。 传感器的上下安装面是"成对"工作的，缺一不可。
