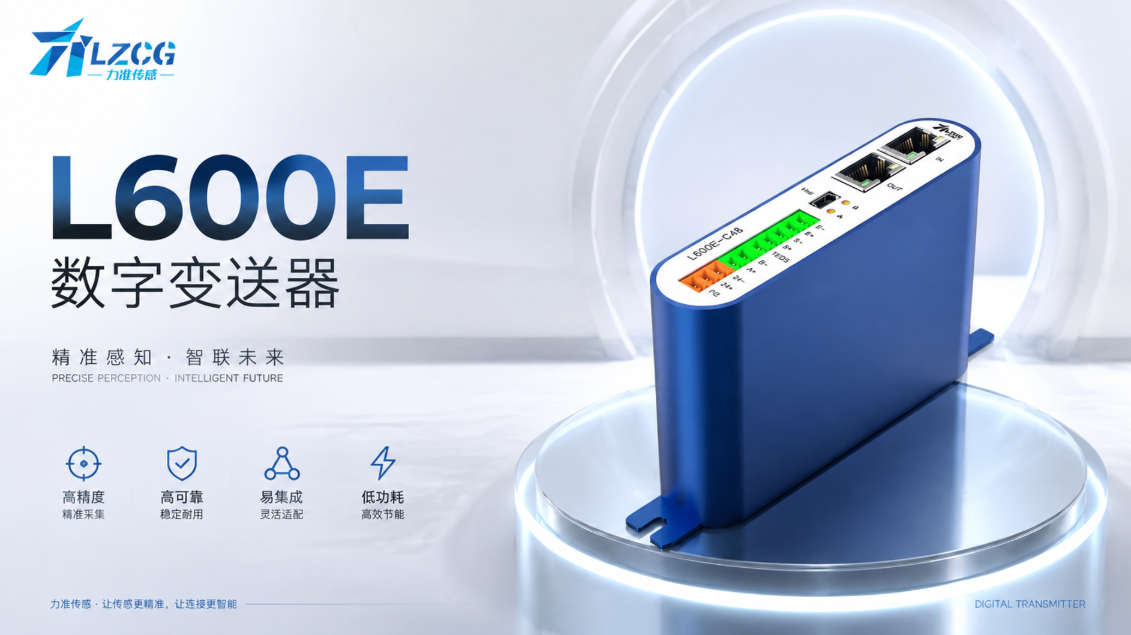

力准传感L600E精密数字变送器：多传感器系统的灵活解决方案

力准传感L600E精密数字变送器：多传感器系统的灵活解决方案

【核心数据速览】

• 核心定位：L600E是一款 单通道数字变送器。实际应用中，一个L600E接入一只传感器。为实现6通道的"多传感器系统"，需要 6台L600E 组成节点阵列，通过 L826/L820B 等数字主站进行系统级数据融合与控制。本文以 “6台L600E + 1台L826/L820B” 的经典系统架构为基础进行解读
• 通道数：1路， 24bit Σ-Δ ADC，采样率 12.5~3.2KHz
• 通讯：默认 RS485（Modbus RTU/主动上传），可选配 EtherCAT（CoE） 或 Ethernet（Modbus TCP）
• 校准：支持 数字/砝码/TEDS/用户设定/非线性（10点） 五种方式
• 清零：手动（按键/通讯）+ 自动（上电/自动/跟踪）+ 蠕变跟踪
• 峰值捕获：支持峰谷值/极值捕获，可独立配置触发与回滞门限
• 传感器接口：支持 5V固定桥压，±2.4mV/V 输入范围
• 环境：-10~60°C工作温度，<85%RH湿度， EFT-4级 抗扰度
• 尺寸与安装：130×26.5×75mm（含端子），螺钉安装（竖向）
• 系统级能力（以L826为例）：
  • 6通道同步采集：一台L826可同步采集6台L600E的数据，实现 微秒级同步
  • 数据融合：L826支持对6个通道的数据进行求和处理
  • 独立参数配置：每个通道的峰值捕获、比较输出、滤波、校准均可独立配置

多传感器系统最怕什么？L600E如何各个击破？

在多传感器系统中（如大型料斗由6个传感器共同支撑，多轴压装线需同时监控6个压头），工程师们面临的挑战远不止"单个传感器够不够准"，而是整个系统的 “同步性、复杂性、可靠性”。L600E + L826的组合，正是为这些"系统级"难题提供了数字化解决方案。

1. 系统架构：不是"拼数量"，而是"组系统"

结论：L600E + L826的组合将"单点模拟采集"升级为 “数字总线型同步测量系统”，从根源上解决了同步、抗干扰和接线复杂性问题。

2. 单点精度：L600E的"精密信号采集"能力

在这个系统中，每台L600E扮演着 “精密信号采集节点” 的角色：

• 24bit + 3.2KHz：提供极高分辨率和极快响应速度，捕捉毫秒级力值波动，分辨微小重量变化
• 5种校准方式：支持砝码校准、数字校准、TEDS自动校准等，灵活适配不同类型传感器
• 灵活的峰值与清零功能：自带峰值捕获和多模式清零（零位跟踪、蠕变跟踪），可单独开启某一路传感器的"蠕变跟踪"功能而不影响其他通道

3. 系统级价值：1+1 > 2

当L826作为中央大脑协同6台L600E工作时：

• 真正的"合力"计算：L826可配置为"求和模式"，将6个通道读数直接相加输出总重，硬件级毫秒级求和，无需PLC额外运算
• "多点"判断与报警：L826自带比较输出功能，可设置每个通道独立比较，<1ms 硬件级快速响应
• 灵活的"虚拟通道"：支持差值计算和逻辑判断，如监控料斗两个支撑点是否受力均匀，在变送器内部完成数据预处理

从"测不准"到"总重精准"的质变

一家大型化工储料仓制造厂，其50吨料斗由6个10吨柱式传感器共同支撑。此前为每个传感器配置单通道模拟变送器，将6个4-20mA输出接入PLC的6个AI模块，长期受困于总重计算偏差 ±200kg，无法用于精准物料计量和库存管理。改造方案：为每个传感器配置 1台L600E（共6台），通过RS485总线连接至 1台L826 配置为"求和模式"：

L600E + L826系统选型总览

客户证言

“50吨料斗6个传感器支撑，以前总重偏差±200kg，库存怎么都算不准。换了力准L600E+L826方案后，数字总线抗干扰强多了，L826硬件求和，总重偏差降到了±50kg以内，调零从2小时变成了5分钟。”
—— 某大型化工储料仓制造厂 · 设备主管

选择"L600E + 多通道主站"组合的五大核心理由

• "模块化+高精度"的节点架构：每台L600E都是独立、精密、智能的信号采集节点，提供 24bit + 3.2KHz 顶级单点性能。节点间通过数字总线连接，互不干扰
• "多通道+真同步"的系统能力：通过L826/L820B实现多通道 硬件级同步采集，所有节点数据带有同一时间戳，是实现总重精确计算、多点应力分析的数据基石
• "从单点校准到系统级数据融合"的智能进化：L600E提供灵活单点校准；L826承担系统级数据融合（求和、差值、比较、报警），"节点精+主站融"的分工是传统模拟方案无法企及的
• "化繁为简"的系统集成体验：6根数字总线线缆取代20+根模拟线；一个L826的HMI管理所有通道；配置复制粘贴取代逐一输入
• "面向未来"的灵活扩展性：增加第7个传感器只需增加1台L600E挂到总线上，在L826中添加通道即可，即插即用，为产线升级预留最大灵活性

FAQ（常见问题解答）

Q1：L600E的"6通道"具体是指什么？是物理上有6个传感器接口吗？

A：不是。 L600E是严格的 1通道设备，机身只有一个传感器接口。本文所说的"6通道"是指 系统级能力——由6台独立的L600E组成的"6节点采集系统"，通过一台多通道主站（L826/L820B）进行数据汇总和融合。这是 “1（主站）+N（L600E节点）” 的分布式架构，而非"1台设备有6个口"的集成式架构。

Q2：只需要"6通道简单力值采集"，是否可直接用一台L808-E多通道变送器？

A：完全正确。 如6个传感器放在固定采集箱内，不需"分布式安装"或"长距离走线"，仅需读取力值，则 L808-E（16通道，支持EtherCAT） 或 L826（6通道） 这类集成式多通道变送器是更直接、更简洁、更具性价比的选择。 “L600E节点化"方案的优势在于"分布式”——当6个传感器分布在不同的工位、相距较远（如一条长输送线的6个称重点）或需要各自独立调试时，分布式节点架构体现无可比拟的灵活性和抗干扰能力。 选型决策树：6通道集中在一个控制柜内→优先选 L826/L808-E；6通道分布在多个工位（分布式），走线长→优先选 6×L600E+L826。

Q3：L600E与L600（不带E）主要区别在哪里？如何选择？

A： L600（标准型）——有模拟量输出（4-20mA/0-10V/±5V）、开关量I/O（1DI+3DO）、无峰值捕获功能、无EtherCAT选配。 L600E（增强型）——无模拟量输出（纯数字）、无DO/DI、有 峰值捕获功能、可选配 EtherCAT/Ethernet、支持 10点非线性校准。 选择建议：需要模拟量输出或开关量I/O→选 L600；追求极致数字通讯（EtherCAT高速同步）、需要峰值捕获或10点非线性校准→必须选 L600E。L600E是L600的 “全数字升级版”。

Q4：在"L600E节点化"方案中，RS485通讯能支持多远的距离？对布线有什么要求？

A：理论距离——RS485在1200波特率下理论可达 1200米；常用115200波特率下稳定通讯距离通常为 500~800米。 实际影响——线缆质量、总线末端是否匹配终端电阻、电磁干扰强度都会显著影响实际距离。建议使用 双层屏蔽双绞线（如RVSP 2×0.5mm²），在总线末端两端各并联一个 120Ω终端电阻 抑制信号反射。 布线建议——RS485总线应远离强电电缆（电机、变频器电源线）至少 20cm；如必须交叉，建议垂直交叉；屏蔽层应在主站端 单点可靠接地。

Q5：L600E在多传感器系统中如何实现"微秒级同步"？

A：通过 L826/L820B数字主站 实现：① 各L600E作为EtherCAT从站或RS485节点接入系统；② 当使用EtherCAT选配时，L826通过 分布式时钟（DC）技术 将纳秒级精度的全局时钟同步到所有L600E节点；③ L826发送同步触发信号，所有L600E在 同一时刻 完成采样并将数据上传至L826；④ L826将同步采集的数据进行融合处理（求和、差值、比较等）。从"传感器采样"到"数据融合"的全链路延迟 <100μs，远超传统PLC轮询方案的毫秒级同步精度。
