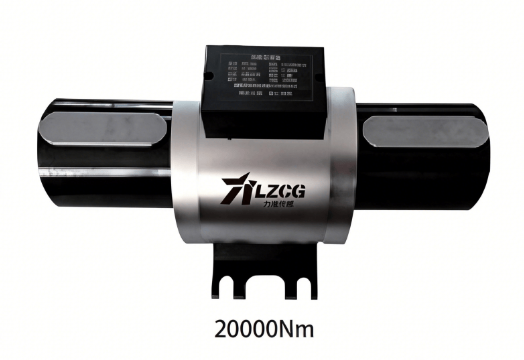

力准传感LT-102动态扭矩传感器：高转速下的扭矩与功率监测解决方案

力准传感LT-102动态扭矩传感器：高转速下的扭矩与功率监测解决方案

【核心数据速览】

• 核心定位：可同时测量静止与旋转扭矩的高性能动态扭矩传感器，是旋转动力系统（电动机、发动机、传动轴）扭矩与功率监测的核心元件
• 量程覆盖：提供从 5N·m 至 100kN·m 的超宽量程选择，共 16档 具体型号，覆盖从微型伺服电机到大型船用发动机的各类扭矩测量需求
• 转速能力：转速量程 0~1000/3000/6000/8000rpm 可选，满足绝大多数旋转机械的高转速监测场景
• 扭矩信号：支持 频率信号（5~15kHz，零点10kHz）、电流信号（4-20mA）、电压信号（1~5V / 0~10V） 三种输出方式，灵活适配各类采集系统
• 转速信号：60脉冲/转（无积累误差，幅值12V DC），配合4-20mA / 1~5V模拟量输出，实现扭矩与转速的双参数同步监测
• 核心精度：精度等级 ±0.25% / ±0.5%，年稳定性 0.3%/年，长期运行可靠
• 动态响应：频率响应 1ms，适合快速扭矩波动捕捉
• 过载能力：150%，无惧瞬时冲击载荷
• 免维护设计：没有集流环等磨损件，高转速长时间运行无需频繁更换碳刷或滑环
• 安装灵活性：可 任意位置、任意方向 安装，不受重力方向限制
• 独立使用能力：传感器部分可脱离二次仪表独立使用，直接与测量板卡、PLC或DCS组成扭矩测量装置

高转速扭矩测量的"硬核挑战"——为什么LT-102是答案？

在工业自动化、新能源汽车、航空航天等领域，对旋转轴系的扭矩与功率进行实时监测，是设备性能评估、能耗优化、故障诊断与安全保护的核心手段。然而，高转速环境下的扭矩测量，面临着传统方法无法克服的"硬核挑战"：

“LT-102动态扭矩传感器，正是为了解决这一切挑战而生的’一揽子’解决方案。它不只是一个传感器，它是一个集扭矩传感、转速传感、信号调理于一体的’旋转测力系统’。”

LT-102如何实现高转速下的扭矩与功率监测？

LT-102的设计，是从物理原理到信号处理的全链路创新。

1. 应变技术 + 非接触式信号传输：破解"旋转测量"的千古难题

LT-102的核心技术在于，它在物理上完美分割了 “应变测量区” 和 “信号传输区”：

• 应变测量区：在旋转轴的弹性体上精密粘贴电阻应变片，组成惠斯通电桥。当扭矩施加时，轴体产生扭转变形，电桥输出与扭矩成正比的mV级电压信号
• 非接触式信号传输：mV信号通过 非接触式的射频耦合/旋转变压器技术，从旋转轴体"无线"传输到静止外壳上的处理电路——完全没有物理接触（无滑环、无碳刷）

革命性变化：

• 零磨损、长寿命：无物理接触→无磨损件。LT-102可以 8000rpm 连续运行 数万小时 而无需维护
• 免调零、测正反：无接触摩擦阻力，无滑环接触电势变化，LT-102不需反复调零即可连续测量正反转扭矩
• 高可靠性：避免滑环碳刷的接触不良、打火、噪音等问题，信号传输极其稳定

2. "三合一"的信号输出：扭矩+转速+功率，一触即达

LT-102内置了扭矩信号和转速信号两套独立的输出通道：

扭矩信号：

• 频率输出（5~15kHz，零点10kHz）：最直接的数字信号方式。无负载时10kHz，正向扭矩频率升高（最高15kHz），反向时降低（最低5kHz）。抗干扰能力极强，可直接接入PLC高速计数器
• 模拟量输出（4-20mA / 0-10V / 1~5V）：标准工业接口，直接连接PLC模拟量模块

转速信号：

• 60脉冲/转（无积累误差，幅值12V DC）：内部集成光电/磁电编码器，每旋转一圈精确输出60个数字脉冲。 “无积累误差” 意味着每转脉冲数固定，不会因长期运行产生计数漂移
• 模拟量输出（4-20mA / 1~5V）：将脉冲频率转换为标准模拟量信号

功率计算逻辑：

功率（kW）= 扭矩（N·m）× 转速（rpm）/ 9550

在PLC或上位机中，通过高速计数器读取频率→计算扭矩，另一计数器读取60脉冲/转→计算转速，代入公式即可获得瞬时功率。LT-102提供了 同源、同步 的两路信号，确保功率计算准确性。

3. 强大的环境适应性与"独立自主"能力

4. 选型与安装：精准定位，一步到位

选型三步法：

• 步骤一：确定扭矩量程——依据被测设备额定扭矩乘以安全系数（通常 1.5~2倍）。如额定100N·m电机，选LT-102/200N·m
• 步骤二：确定转速范围——确认被测设备最高转速是否在LT-102转速量程（0~1000/3000/6000/8000rpm）内
• 步骤三：确定信号类型——频率信号（5~15kHz）是首选（抗干扰），4-20mA是长距离传输通用方案

安装要点：

• 安装结构：[动力设备] — [联轴器] — [LT-102] — [联轴器] — [负载设备]
• 联轴器选择：必须使用 高弹性、高同轴度联轴器（如梅花联轴器、波纹管联轴器），严禁使用刚性联轴器
• 外壳固定：LT-102外壳（静止部分）需牢固固定，确保安装底座有足够刚性
• 供电：标准供电 ±15V DC（频率信号） 或 24V DC（电压/电流信号）

从"间接估算"到"直接精确"的功率监测

一家大型水泵制造商，其高压电机-水泵机组的性能测试只能通过电能质量分析仪测量输入电功率，再粗略估算轴输出功率，两者误差 >±8%。在电机与水泵之间串联 力准LT-102（量程2000N·m，适用3000rpm） 后：

LT-102动态扭矩传感器选型总览

客户证言

“以前测水泵轴功率只能靠电功率估算，误差一直降不下来。装了力准LT-102后，扭矩和转速直接测，功率精度从±8%提到了±0.6%，产品标定终于有了物理依据，客户审核时直接调数据就行。”
—— 某大型水泵制造商 · 测试中心主任

选择LT-102动态扭矩传感器的五大核心理由

• "旋转扭矩"检测的唯一可靠答案：区别于静态扭矩传感器，LT-102是 “动态扭矩” 测量领域国际公认的标准解决方案。通过 非接触式耦合技术，完美解决高转速下的滑环磨损和接触噪音的世界级难题
• “一机双测”：扭矩+转速，功率轻松算：内部集成转速编码器，同步输出扭矩和转速两种信号。在同一时间、同一物理点获取两个关键数据，功率计算在PLC内一键完成，确保瞬时、变速时的功率精度
• “零维护”+"高转速"的极致组合： “无集电环” 结构，耐 8000rpm 高转速，连续工作 >10000小时；无磨损、零维护，避免了传统"碳刷+集电环"的高频现场维护需求
• "全范围"的适应性与集成性：从 5N·m 到 100kN·m 的 16档 宽量程， ±0.25%~±0.5% F.S. 多精度可选，可脱离二次仪表直接与PLC/DCS工作
• 40年技术积淀+全面替代：力准 40年 力控底蕴，LT-102稳定可靠与成熟应用，已批量用于多个行业头部企业的研发与生产中

FAQ（常见问题解答）

Q1：LT-102和"静态扭矩传感器"的根本差别是什么？

A：静态扭矩传感器不能测量旋转状态下的扭矩。静态传感器依赖弹性体变形测量扭矩，轴旋转时变形信号无法通过静止导线引出（需要滑环），同时离心力和振动严重干扰测量。而LT-102是专门为 动态扭矩（轴在连续旋转） 设计的，通过 非接触式耦合技术 将旋转轴上的应变信号"无线"传输到静止壳体，彻底解决了旋转测量难题。

Q2：如何利用LT-102计算"功率"？

A：功率计算公式：

功率（kW）= 扭矩（N·m）× 转速（rpm）/ 9550

LT-102同时提供两路信号：扭矩信号（频率5~15kHz或模拟量4-20mA/0-10V）和 转速信号（60脉冲/转数字信号或4-20mA/1~5V模拟量）。在PLC或上位机中读取两路信号（推荐转速用数字脉冲频率信号），代入公式即可实时计算瞬时功率。

Q3：如何进行LT-102的"零点校准"？

A：LT-102零点校准流程：① 安装后确保传感器 完全空载（轴自由旋转，无任何外加扭矩）；② 读取此时输出频率值（应为 10kHz）或模拟量值（4mA或0V）；③ 在软件中将此值设定为"零点"（0%负载）；④ 施加已知标准扭矩（挂砝码+力臂），读取输出频率或模拟量值，标定为对应满量程百分比。关键优势：LT-102的"非接触"设计意味着零点不会因旋转时间或方向变化而漂移，不需反复调零即可连续测量正反转扭矩。

Q4：LT-102可以"不配二次仪表"直接使用吗？

A：完全可以。 LT-102直接输出 5~15kHz的方波频率信号（幅值12V DC），可直接连接到PLC的 高速计数器输入端，由PLC直接读取频率值，再根据标定系数换算成扭矩值。同时转速信号（60脉冲/转）也可直接读入PLC。完全不需要任何中间的二次仪表或变送器，系统集成更简洁、成本更低。

Q5：LT-102的频率信号输出（5~15kHz）如何换算成扭矩值？

A：LT-102频率信号的换算关系为 线性关系：

• 零点（0扭矩）：10kHz
• 正向满量程（+100%）：15kHz
• 反向满量程（-100%）：5kHz

换算公式：扭矩值 = （当前频率 - 10kHz）/ （5kHz） × 满量程扭矩

例如：LT-102/200N·m型号，当前频率为12.5kHz，则扭矩 = （12.5 - 10）/ 5 × 200 = 100N·m（正向50%负载）。频率信号的突出优势是 抗干扰能力强，且可直接接入PLC高速计数器，无需额外A/D转换模块。

Q6：LT-102的"60脉冲/转"转速信号如何计算转速？

A：LT-102每旋转一圈输出 60个 数字脉冲（幅值12V DC）。PLC高速计数器在固定时间窗口（如1秒）内统计脉冲个数N，转速计算公式：

转速（rpm）= N / 60 × 60 = N（转/分钟）

即：1秒内统计到多少个脉冲，转速就是多少rpm（因为60脉冲=1转，60秒=1分钟）。“无积累误差” 意味着每转脉冲数固定，不会因长期运行产生计数漂移，确保了长期转速测量的准确性。
