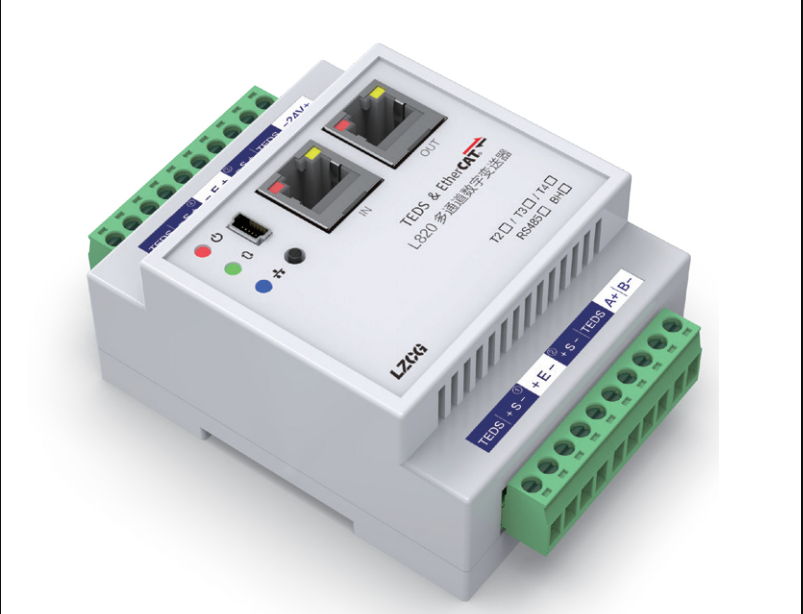

力准传感L820B多通道数字变送器：四路传感器同步采样与数据融合

力准传感L820B多通道数字变送器：四路传感器同步采样与数据融合

【核心数据速览】

• 核心定位：四通道同步采样的数字变送器/放大器，专为需要多路力值并行采集、实时数据融合与高速通讯的工业自动化场景设计
• 通道数量：支持 4路 应变片桥式传感器同时接入，实现真正的多通道同步测力
• 采样精度：采用 24bit Σ-Δ ADC，提供业界领先的高分辨率信号采集
• 采样速率：10Hz ~ 1.2kHz 可调，满足从慢速压装到高速动态力测试的多速率工艺需求
• 通讯方式：支持 RS485（Modbus-RTU） 与 Ethernet / EtherCAT（CoE协议） 双冗余通讯接口，灵活适配不同类型的控制系统
• 数据协议：支持 Modbus-RTU/TCP 和 EtherCAT CoE（CANopen over EtherCAT） 协议，数据可直接整合到主流的工业网络与上位机系统
• 智能校准：支持 非线性校准（最大10点标定）、数字校准、砝码校准及TEDS自动校准，满足高精度多通道力控需求
• 信号输入：传感器桥压 5VDC（±1%），灵敏度范围 ±2.4mV/V，可适配绝大多数应变片桥式传感器
• 整机参数：额定电源 24VDC/0.2A，具备 EFT-3级（2KV） 脉冲群抗扰度和 4级（4.0KV） 浪涌抗扰度，适用于严苛工业环境。外形尺寸 109×72×44.5mm，支持 DIN35导轨 安装

L820B凭什么实现四路传感器"真同步"与"数据融合"？

在多通道力测量场景中（如电池模组多点压力监测、机器人多指抓取力、多工位压装力对比），核心挑战在于：如何让同一时刻、不同传感器上的力值数据被系统"完美对齐"？传统方案采用多个独立的单通道变送器，受限于各自独立的采样时钟与信号抖动，几乎不可能实现真正的时间同步，导致数据融合时出现显著误差。L820B正是为解决这一核心痛点而生。

1. 硬件基石：四路"硬同步"的24bit ADC架构

L820B实现四路传感器同步采样的硬件基础在于其核心的 24bit Σ-Δ ADC 架构：

• 多通道独立ADC：L820B内部集成了四路独立的 24bit Σ-Δ ADC，每一路都对应一个传感器通道。这四枚ADC共享一个高精度、低抖动的统一时基信号
• 同步采样机制：当系统启动一次"采样周期"时，统一的时钟信号同时触发四枚ADC，在同一瞬间开始对各自对应的传感器进行采样和量化。这个"同一瞬间"的精度达到了 微秒级，远超PLC扫描周期（毫秒级）或通讯延迟，实现了真正的 硬件级同步
• 精度保障： 24bit 的高分辨率保证了即使是微小的力值差异也能被四路ADC精确分辨。相比传统的16bit或18bit方案，其动态范围更宽，能够更清晰地捕捉到每个通道力值变化的细微特征

2. 软件与数据链路：数据对齐、融合与高速输出

硬件采样只是第一步，L820B的强大之处还在于其高效的数据处理与同步传输能力：

• 本地数据对齐：L820B的内部固件在每次采样完成后，将四路ADC的原始码值按固定格式打包。当您通过通讯读取"通道一实时值"和"通道二实时值"时，这两个数据一定是基于 同一个时间戳（同一个采样周期） 的，在上传之前已在L820B内部完成了时间对齐
• EtherCAT实时总线——μs级同步：
  • 标准EtherCAT从站：L820B是一个标准的EtherCAT从站设备。当使用EtherCAT通讯时，数据同步机制达到极致
  • 分布时钟（DC）技术：EtherCAT网络中的主站通过分布时钟技术，将一个 纳秒级精度 的全局时钟同步到包括L820B在内的所有从站设备
  • 帧传输与数据更新：主站发送的数据帧经过L820B时，L820B在一个硬件线周期（ <10μs）内完成对数据帧的解析、并将最新的四路同步采样数据写入数据帧的对应位置。总延迟压缩到了 <100μs 的级别
• Modbus-RTU/TCP数据对齐：当使用RS485（Modbus-RTU）或Ethernet（Modbus-TCP）通讯时，虽然没有EtherCAT的纳秒级同步时钟，但L820B固件保证连续读取通道一和通道二的实时数据地址时，返回的数据属于 同一个采样周期，有效避免了跨周期错位
• 数据融合的基础——合力与峰值：
  • 合力计算：L820B在内部固件中直接计算来自四个通道的实时力值之和，作为 “四通道合力实时值”（实时数据区地址0x075A） 直接提供给用户。无需在上位机/PLC中编写额外的求和程序
  • 峰值捕获：L820B支持峰值捕获功能，可独立设置每个通道的峰值捕获模式（峰谷值、最大最小值等），并独立存储每个通道的峰值/谷值/最大值/最小值

3. 系统集成：一个L820B如何组成"四通道力控岛"？

从"分时采样"到"真同步"

一家国内领先的锂电池极片辊压设备制造商，其核心工序为"四立柱恒力辊压"——需要四个油缸同时、同步地对极片施加完全一致的压力，以获得均匀的极片密度。此前使用4个独立的单通道变送器分别控制4个油缸的伺服阀，长期受困于因采样不同步导致的压力不均衡，工件一致性差。改造方案：用1台力准 L820B（L820B-C48-T4，支持EtherCAT） 替换4个单通道变送器，接入EtherCAT总线控制系统：

L820B选型与应用总览

客户证言

“以前用四个单通道变送器做四立柱压装，压力始终调不平，极片密度波动大。换了力准L820B后，四路传感器同一时刻采样，压力均衡了，极片密度一致性从±3%提到了±0.5%，程序也简化了70%。”
—— 某锂电池极片辊压设备制造商 · 电气总工

选择力准L820B的五大核心理由

• 真正的四路"硬同步"采样：基于共享时基的四路独立 24bit ADC，确保不同传感器通道间的采样时刻在 微秒级同步，从根本上解决了多通道力控系统的数据对齐难题
• 从"数据输出"到"数据融合"的内置智能：L820B不仅输出原始数据，其固件可直接计算并输出 “四通道合力实时值”（地址0x075A），并提供独立峰值捕获功能，极大简化了上位机/PLC的编程工作
• EtherCAT实时总线，纳秒级同步：作为标准EtherCAT从站，支持分布时钟（DC）技术和100Mbps高速通信。通过 <100μs 总线延迟，将"真实同步的力值"近乎零延迟地传递给控制器
• 灵活兼容的通讯能力：同时支持 RS485（Modbus-RTU） 与 Ethernet/EtherCAT（Modbus-TCP/CoE），用户可根据现有控制系统的接口灵活选择通讯方式
• 丰富的智能校准与抗干扰能力：支持 非线性（10点）/数字/砝码/TEDS 四种校准方式，具备 EFT-3级（2KV） 脉冲群抗扰度和 4级（4.0KV） 浪涌抗扰度，确保在强电磁干扰的工业环境中稳定工作

FAQ（常见问题解答）

Q1：L820B的"四路同步采样"与传统PLC扩展多个模拟量模块的方案在同步精度上有多大差距？

A：差距巨大，可达 20000倍以上。典型PLC扩展模拟量模块方案，各个模块的ADC采样依靠PLC背板总线轮询通讯，不同模块之间的采样时刻不可避免存在 毫秒级（5~20ms） 偏差。而L820B的四路ADC在 同一个时钟脉冲 下同时启动，通道间同步精度高达 微秒级（<1μs）。对于需要以1kHz（1ms周期）以上速率控制的动态力控场景，毫秒级采样偏差足以引起控制算法失效。L820B是此类场景的优选。

Q2：L820B连接了4个不同量程的传感器（如通道一500N，通道二2000N），能自动处理量程差异吗？

A：完全可以。 L820B的四个通道 完全独立，每个通道可独立设置灵敏度、量程、校准参数。您可以为500N和2000N的传感器分别独立完成标定。在L820B的数据区，每个通道的实时值都以独立的工程单位（如kg、kN）显示，与传感器的实际满量程一一对应。而四通道合力值（地址0x075A）是这四个独立工程单位值的直接相加（如500N + 2000N + 1000N + 500N = 4000N），数据准确无误。

Q3：L820B是否具备通过EtherCAT进行快速清零和校准操作的功能？

A：具备。 L820B的EtherCAT从站对象字典中，特定索引（如7000H系列）专门定义了用于执行清零和砝码校准等功能的 RPDO（Receive PDO） 通道。主站（PLC）可通过写入特定数据（如0x5AA501对通道一清零，0x5AA501对通道一进行砝码校准）来触发操作。这意味着可在TwinCAT等软件中直接编程，通过EtherCAT总线远程、快速地完成对任意通道的清零或校准操作，并嵌入到设备的自动换型或调试流程中。

Q4：L820B的"四通道合力值"（地址0x075A）和PLC自己求和有什么区别？

A：① 实时性——L820B在固件内部（每个采样周期）直接计算合力值，而PLC需要先读取4个通道数据再执行加法运算，存在 至少一个PLC扫描周期 的延迟；② 同步性——L820B的合力值基于 同一采样周期 的四路数据，而PLC读取的四路数据可能来自不同采样周期（特别是使用Modbus轮询时）；③ 编程简化——PLC直接读取合力值地址即可，无需编写额外的求和程序。 L820B的合力值是"实时、同步、零编程"的。

Q5：我只需要2路同步，有比L820B更小巧、更具性价比的选择吗？

A：有。 如果只需要 2路传感器同步，并且对硬件级比较器（ <1ms 快速响应）、合力/差值计算、TEDS即插即用以及0-10V/4-20mA模拟量输出有更迫切的需求，建议考虑力准 L100-F双通道控制仪表。L100-F在双通道领域是更紧凑、功能更偏向于"逻辑控制与闭环"的方案。而L820B专为 4通道同步采集、EtherCAT实时通讯以及上位机数据汇总 场景设计。两者是互补关系，可根据通道数量选择。

Q6：L820B在EtherCAT通讯时，如何实现"微秒级"数据同步？

A：L820B作为标准EtherCAT从站，通过 分布时钟（DC） 技术实现微秒级同步。具体流程：① EtherCAT主站通过DC技术将一个 纳秒级精度 的全局时钟同步到包括L820B在内的所有从站设备；② 主站发送的数据帧经过L820B时，L820B在一个硬件线周期（ <10μs）内完成数据帧解析，并将最新的四路同步采样数据写入数据帧的对应位置；③ 主站在下一个微秒就能读到完全同步的四路力值数据。 从"传感器采样时刻"到"控制器读取时刻"的总延迟 <100μs。
