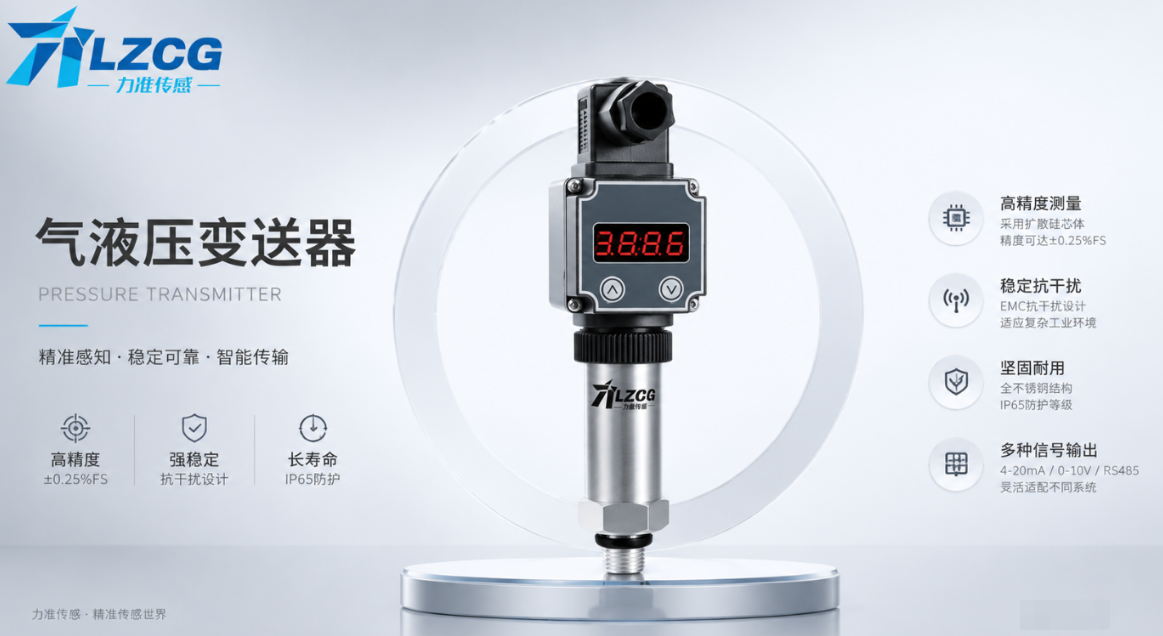

力准传感LP系列压力变送器：从气液介质到绝压测量的全能选手

力准传感LP系列压力变送器：从气液介质到绝压测量的全能选手

【核心数据速览】

• 核心原理：基于电阻应变式或扩散硅芯体，将气体或液体的压力转化为可测量电信号
• 力准LP系列量程：从 -100kPa ~ 0 至 0 ~ 70Mpa / 700bar，覆盖真空、微压、中压到超高压
• 多信号输出：支持 4-20mA、0-10VDC、0-5VDC、0.5-4.5VDC，以及 RS485（Modbus RTU） 数字通讯
• 核心精度：典型精度 ±0.25% F.S.，最大 ±0.5% F.S.
• 高防护等级：可达 IP67（M12x1连接器/直出线），适应高湿、多粉尘环境
• 宽温工作：工作温度范围 -30~+80°C，储存温度 -30~+100°C
• 多种压力模式：支持 表压（Gauge）、绝压（Absolute） 测量，适应不同应用场景

气液压测量，为何是工程界的"老难题"？

在工业过程控制、液压系统、气动设备和水处理等领域，气液压力的测量无处不在。然而，工程师们在选型与应用时常常遇到以下难题：

“气液压力测量看似简单，但不同的介质、不同的压力范围、不同的输出要求，选型不对一切白费。”
—— 来自流体系统设计工程师最真实的反馈

力准LP系列——液压传感器的"全能选手"

力准传感的 LP系列 压力变送器，是行业内品类最齐全的产品线之一，覆盖了从负压、微压到超高压的全量程需求，完美解决了上述痛点。

1. 工作原理：谁在"感知"压力？

力准LP系列主要采用扩散硅压阻式和应变式两种核心原理：

• 弹性体/膜片感知：被测压力（气体或液体）通过不锈钢膜片（304/316L）传递给内部的压阻芯片或弹性体芯体。压力不同，膜片产生的微小形变也不同
• 电桥转换信号：在膜片背面或弹性体上，集成有硅压阻或金属应变计，形成惠斯通电桥。当形变发生时，电桥失衡，输出一个与压力成正比的mV级电压信号
• 信号放大与补偿：微弱的mV信号经过内部的高精度信号调理电路进行放大、温度补偿和非线性校准，最终输出标准的工业信号
• 表压/绝压的实现：
  • 表压：传感器背部（参考腔）与大气相通，测量的是相对大气压的压力值
  • 绝压：传感器背部（参考腔）被抽成真空并密封，测量的是绝对压力值（相对于真空）

2. 核心产品家族总览：LP-9D/9S/9T/9Y，各有所长

力准LP系列包含多个子型号，覆盖压力测量、液位测量等不同场景：

选型核心逻辑：

• 通用压力测量（气液，-1~70Mpa）：选 LP-9D（量程最全，防护最高）
• 追求进口芯体+极佳稳定性+数字通讯：选 LP-9S（精度高，响应快，Modbus输出）
• 标准型变送器，要求宽量程（最高700bar）：选 LP-9T（量程极宽，安装接口丰富，性价比高）
• 液位测量（污水处理、罐体液位）：选 LP-9Y（量程0.1mH₂O~200mH₂O，专为液位设计，可测腐蚀性液体）

3. 选型指南：按"压力模式+量程+介质+输出"四步搞定

步骤① 确定压力模式

• 表压（Gauge）：绝大多数气动、液压系统、管道压力测量（相对大气压），最常用
• 绝压（Absolute）：高度测量、真空镀膜、气象应用、密闭腔体的压力测量

步骤② 确定量程

原则：选择量程为实际最大工作压力的 1.5-2倍，以应对冲击峰值。

• 微压/真空：LP-9D可覆盖-1~0/0~10kpa；LP-9T可覆盖-100kpa~0
• 中高压：LP-9D、LP-9T覆盖0~40Mpa / 0~700bar
• 超高压：LP-9S可达 100Mpa

步骤③ 确定介质兼容性

• 对不锈钢304/316L无腐蚀（液压油、水、空气、蒸汽等）：选LP-9D/9S/9T均可
• 腐蚀性介质（酸、碱、有机溶剂）：必须确认接液材质为 316L不锈钢或陶瓷（LP-9Y含316/陶瓷），或联系力准定制哈氏合金等特种材质

步骤④ 确定输出信号

• 短距离（<15米）抗干扰强：选 0-10V / 0-5V 电压信号，直接接PLC模拟量模块
• 长距离（>15米）抗干扰：选 4-20mA 电流信号，适合远距离传输
• 数字化系统/多传感器组网：选 RS485（Modbus RTU） 数字信号（LP-9S/9T可选）
• 传感器头低压供电（仅5VDC）：选 0.5-4.5VDC 输出型（LP-9D可选）

4. 安装与接线规范：确保精准与安全的五条铁律

• 机械连接：严格按照选定的机械连接尺寸（G1/4、NPT、M20x1.5等）安装。使用密封垫圈（铜垫/O型圈）或生料带进行密封，防止泄漏。NPT螺纹需配合生料带（缠绕方向与拧紧方向一致）
• 过载保护：日常使用严禁超过安全过载（150% F.S.）。冲击压力峰值禁止超过破坏压力（200% F.S.）
• 接线规范：
  • DIN43650 / M12x1连接器：严格按照产品外壳上的接线定义图连接。标准接线：1脚（电源+）、2脚（电源-）、3脚（信号+）、PE（接地）
  • 直接出线：标准五色线——红（电源+）、黑（电源-）、绿（信号+）、白（信号-）、黄（屏蔽）
• 传感器防堵：测量粘稠或含颗粒的液体时，必须在传感器前安装 压力隔离膜片 或将传感器安装在导压管的侧下方，防止堵塞
• 环境隔离：在潮湿、多粉尘环境，务必选择 IP67防护等级 的型号（LP-9D可选），并使用防水接头

从"频繁失效"到"10年无忧"

一家大型注塑机品牌的设备，其液压系统压力传感器（旧品牌）在使用2年后，因长期受油温、振动和潮湿环境影响，出现零点漂移和迟滞性增大，导致合模力不精确，影响产品良率。替换为力准 LP-9D（量程0~25MPa，输出4-20mA，IP67） 后：

压力变送器三大核心技术路线对比

选择力准压力变送器的四大核心理由

• 全场景覆盖：从 -100kPa（真空）到 700bar（超高压），从气体到液体，从表压到绝压，一个系列满足所有需求
• 极高的长期稳定性：典型长期漂移 ≤0.2% F.S./年，确保传感器在多年使用后仍然保持高精度
• 恶劣环境适应能力强：IP67 最高防护等级 + 不锈钢304/316L材质 + -30~+100°C 宽温工作，应对各种工业油污、潮湿、高温环境
• 多输出，易集成：4-20mA / 0-10V / RS485等主流信号全覆盖，并支持DIN43650、M12x1、直接出线等多种接线方式

FAQ（常见问题解答）

Q1：如何确定需要"表压"还是"绝压"版本？

A：问自己三个问题：① 系统是否与大气相通（如液压油箱、管道压力测试）→ 选 表压；② 是否需要测量相对于固定参考点的压力（如密闭容器、真空炉）→ 选 绝压；③ 测量目的是大气压力计或高度计 → 必须选 绝压；测量液压缸推力 → 选 表压。

Q2：LP-9D的防护等级IP65和IP67，该怎么选？

A：IP65：防尘且能防止喷水，适用于有溅水但不长期浸水的环境（如液压阀组旁）。IP67：防尘且能防止短时间浸水（1米深，30分钟），适用于可能被水/油浸泡的环境（如液压站内部、水处理池边）。工业现场建议 优先选择IP67，以获得更大的安全裕度。

Q3：LP系列传感器在测量气体时，会不会因为气体压缩性导致测量不准确？

A：传感器测量的是膜片端的 瞬时静态压力。对于稳态压力（非高频脉动），传感器能准确感知。若为快速变化的气流（如气动系统快速开关），气体压缩性会导致压力波传递存在延迟。力准 LP-9S响应时间≤5ms，可有效应对大多数动态气体压力场景。

Q4：传感器输出4-20mA信号，但PLC只能读0-10V电压信号，怎么办？

A：两种选择：① 推荐：购买输出为 0-10V 的变送器版本（LP-9D、LP-9T均支持）；② 在4-20mA回路中串联一个 250Ω或500Ω精密电阻，将电流信号转换为1-5V或2-10V电压信号，再接入PLC。务必使用 0.1%精度 的电阻以保证转换精度。

Q5：LP系列能用于测量粘稠或含颗粒的液体吗？如何防止堵塞？

A：可以。但必须在传感器前安装 压力隔离膜片，或将传感器安装在 导压管的侧下方，防止杂质沉积堵塞传感器入口。对于高粘度介质，建议选用 平膜型 压力变送器（LP系列可定制），避免介质在引压孔内凝结。

Q6：LP-9D的机械连接接口有多种选择，该如何确定？

A：根据设备现有接口确定：① G1/4-A、G3/8-A（英制管螺纹，欧洲标准，最常见）；② 1/4-18NPT、1/8NPT（美制锥管螺纹，北美标准，需配合生料带密封）；③ 7/16-20UNF（美制细牙螺纹，常见于制冷、空调系统）。如不确定，可测量现有接口螺纹规格或联系力准工程师协助确认。

气液压力、微小液位、超高压力，一站搞定！

立即为您的流体系统装上力准LP系列压力变送器！

• 访问官网：
• 拨打咨询热线：0755-89233819
• 技术工程师电话：18198486066

让力准传感的 40年技术积淀 和 全系列压力变送器，助您实现精准、稳定、可靠的流体压力监测！
