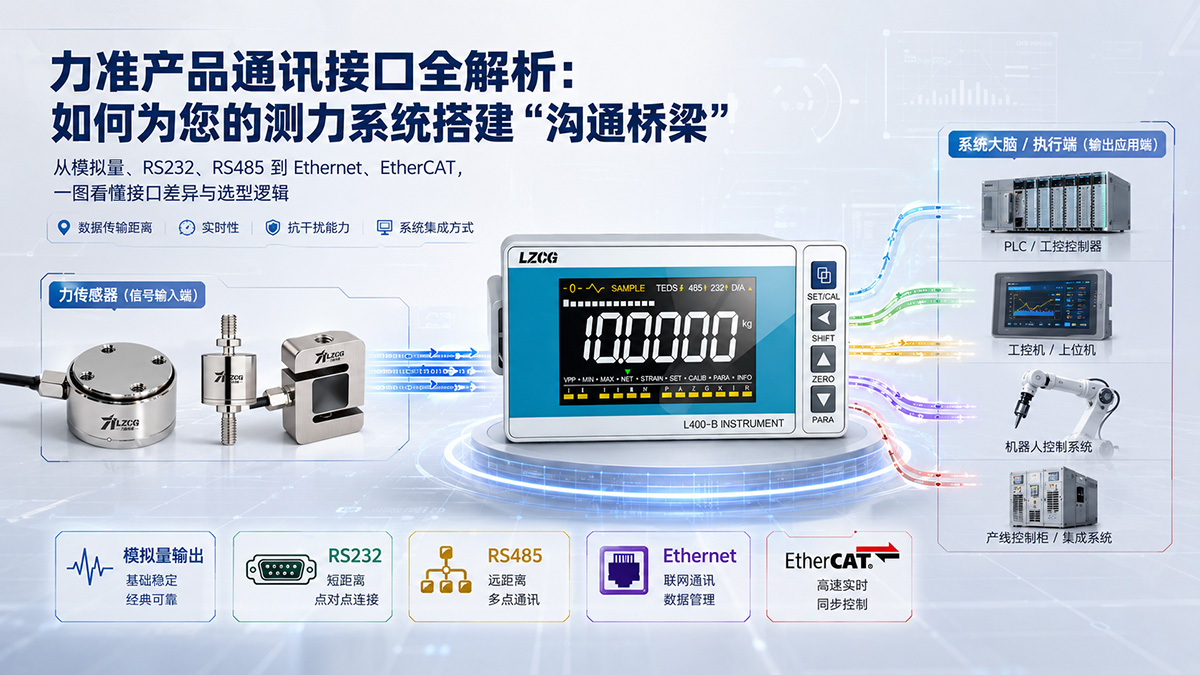

力准产品通讯接口全解析：如何为您的测力系统搭建“沟通桥梁”

在工业自动化领域，力传感器如同敏锐的“神经末梢”，感知着机器世界的每一分力与力矩。而力准的放大器和控制仪表，则是连接这些神经末梢与系统“大脑”（如PLC、工控机）的关键“神经网络”。这个网络的质量，直接决定了数据传输的速度、距离、抗干扰能力以及整个系统的成本与效率。

本文将带您深入了解力准放大器与控制仪表中几种主流的通讯接口，剖析它们的“性格差异”，并指导您如何为您的应用场景选择最合适的“沟通桥梁”。

一、 通讯接口的“家族谱系”

力准产品线覆盖了从基础到顶级的多种通讯接口，主要可以分为以下三大类：

• 模拟量输出：最经典的“同声传译”
• 数字通讯接口：智能化的“数字信使”
• 工业以太网/总线：高速的“数据高速公路”

二、 各类接口深度对比

下面，我们来逐一“采访”这些常见的接口。

1. 模拟量输出 (Analog Output)

• 常见类型：0-10V， ±5V， ±10V（电压型）， 0-20mA， 4-20mA（电流型）
• 工作原理：将测量的力值，按比例线性地转换成一个连续的电压或电流信号。
• 核心特点：
  • 简单可靠：技术成熟，是PLC、变频器等传统控制器的标准配置，即插即用。
  • 抗干扰能力强：尤其是4-20mA电流环，在长距离传输时，比电压信号更能抵抗电磁干扰。
  • 故障自诊断：4-20mA信号中，4mA代表零点，20mA代表满量程。如果线断了，电流会降到0mA，这本身就是一种“断线报警”。
• 缺点：
  • 精度受限：一个模拟量通道只能传输一路力值数据，且信号本身易受环境噪声影响，精度和分辨率低于数字信号。
  • 信息量少：无法传输传感器状态、报警信息、单位等附加数据。
• 力准代表产品：LZ-700A、LZ-720D 等经济型模拟放大器。许多高端仪表如L100-F、L400-B也保留了模拟量输出作为扩展功能。

2. RS485 数字接口：工业现场的“多面手”

• 工作原理：采用差分信号传输，通过一对双绞线（A、B线）进行数据通信，支持多点连接。
• 核心特点：
  • 多点通讯：一根总线（一对双绞线）上最多可挂接 256个（地址1-254，255为广播地址）仪表或传感器，形成分布式网络，大大节约了布线成本。
  • 传输距离远：理论最大传输距离可达 1200米，非常适合工厂、车间等大面积应用场景。
  • 信息丰富：基于 Modbus-RTU 等标准协议，不仅能读取实时力值，还能读写仪表的所有配置参数、执行校准、获取状态和报警信息。
  • 稳定性好：差分信号具有很强的抗共模干扰能力。
• 缺点：
  • 非实时主从式：通信由主机（如PLC）发起轮询，从机（仪表）应答。轮询周期决定了系统的响应速度，难以实现真正的同步或微秒级控制。
• 力准代表产品：绝大多数的力准数字仪表和变送器都标配此接口，例如 L100-F、L400-B、L103、LZ-760/780 等。

3. RS232 数字接口：短距离的“点对点”

• 工作原理：标准的串行通信接口，信号传输电平较高，为点对点连接。
• 核心特点：
  • 简单直接：常用于短距离（一般15米以内）的一对一连接，如直接连接到PC的串口。
  • 兼容性好：是早期PC和许多工业设备的标配接口。
• 缺点：
  • 距离短：传输距离远小于RS485。
  • 不支持组网：不能像RS485那样多设备共用总线。
• 力准应用：常见于力准的 L400-B、L100C、L100B 等型号中，与RS485接口并存，为用户提供更多选择。

4. EtherCAT 工业以太网总线：高速的“数据高速公路”

• 工作原理：一种高速、实时性极强的工业以太网技术。采用“数据驿站”式的通信机制，报文在设备间“飞驰”而过，每个设备读取和插入数据的过程仅有纳秒级延迟。
• 核心特点：
  • 极致的实时性：微秒级的同步精度和数据更新时间。这是模拟量和RS485无法企及的，是实现多轴同步、高速动态力控的关键。
  • 高效带宽：支持大量数据的高速交换，非常适合需要采集多维力传感器（如六维力传感器）全量数据的复杂应用。
  • 拓扑灵活：支持线型、星型、树型等多种网络拓扑结构。
• 缺点：
  • 成本较高：需要支持EtherCAT协议的控制器（主站），设备本身硬件成本也略高。
• 力准代表产品：L400-B (C8)、L808-E (C48)、L600E (C48) 等内嵌EtherCAT接口的高端仪表和变送器。

5. Ethernet (以太网)

• 常见协议：Modbus TCP/IP, Profinet
• 工作原理：使用标准的以太网物理层，在TCP/IP或UDP/IP协议上运行工业协议。
• 核心特点：
  • 高速度：像标准以太网一样，提供100Mbps甚至更高的带宽，适合大数据量传输。
  • 易于集成：可以轻松接入企业信息网络（IT网络），便于远程监控和数据管理。
  • 智能性：支持更高级的网络功能。
• 缺点：
  • 实时性一般：标准TCP/IP协议存在不确定性，不适用于要求严苛的同步控制。与EtherCAT相比，实时性有差距。
• 力准代表产品：L400-B (C6)、L808 (C46) 等。

三、 性能与特性速查表

四、 客户选型指南：如何做出正确选择？

选择通讯接口，核心是考虑您的 应用场景、现有控制系统、性能需求和预算。以下是几个典型场景的选型建议：

场景一：我就想简单测个力，显示个数值，或者接到PLC上做个阈值报警。

• 推荐方案：模拟量输出（4-20mA或0-10V）。
• 理由：最简单、最经济。直接接到PLC的模拟量输入模块即可，无需任何协议编程。选择L100-F带模拟量输出的型号，或 LZ-700A这类纯模拟放大器完全能满足需求。

场景二：我在一条产线上有5个测点，距离PLC控制柜有50米，需要实时读取力值，并能在上位机上修改每个测点的清零、单位等参数。

• 推荐方案：RS485 通讯，采用Modbus-RTU协议。
• 理由：RS485总线的多点能力可以让5个仪表共用一根线缆，极大地节约了布线成本。Modbus-RTU协议非常通用，几乎所有PLC和上位机都支持。您可以选择 L100-F、L103或 LZ-780。

场景三：我需要做机器人/机床的高精度力控，要求两个或多个通道的数据同步更新，响应时间要在1毫秒以内。

• 推荐方案：EtherCAT 总线。
• 理由：这是高性能运动控制的“黄金标准”。只有EtherCAT才能提供 微秒级 的同步和确定性通信。您需要选择像 L400-B (C8)、L600E (C48) 或 L808-E (C48) 这类内嵌EtherCAT接口的设备。同时，您的上位控制器（如支持EtherCAT的PLC或运动控制卡）也必须具备EtherCAT主站功能。

场景四：我不是很确定，先买一个测试看看，以后可能扩展更多通道，并希望保留升级可能性。

• 推荐方案：选一个功能全面的“多面手”。
• 理由：力准的L400-B和部分L100-F型号提供了“一机多能”的解决方案。它们通常标配 RS485，并可选配 模拟量输出 甚至 EtherCAT/Ethernet 功能。这样，您初期可以用RS485调试，后期若需要更高性能，只需启用或升级到更高速的通讯接口，无需更换硬件平台，保护了您的投资。

总结

力准的放大器与仪表提供了从最基础的模拟量到最高速的EtherCAT的全系列通讯接口，覆盖了工业自动化的所有层级。选择的关键在于 厘清您的真实需求：

• 追求简单经济 → 选模拟量
• 追求多点和远程通讯 → 选RS485
• 追求极致高速与同步 → 选EtherCAT
• 追求未来灵活性与一机多用 → 选功能全面的集成式仪表

希望这篇文章能帮助您更好地理解这些接口的特点，从而为您的力控系统搭建一条高效、可靠的“信息高速公路”。
