双通道独立校准与协同运算：力准L100-F如何重塑多传感器力控系统

在工业自动化中，越来越多的场景需要同时采集两点或多点力值（例如：机器人双臂抓取、电池模组两端压力均衡、压装过程的“力-位移”双通道监控）。传统的单通道仪表方案不仅接线繁琐，更重要的是无法实现通道间数据的实时协同运算。

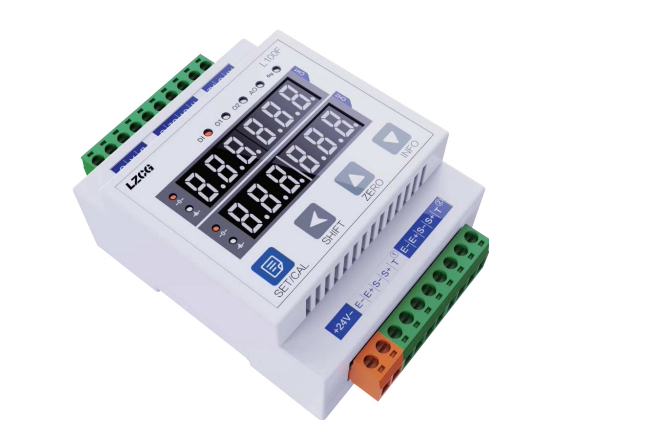

力准推出的L100-F型通用力值数字放大器，正是为此而生。它凭借2通道高精度同步采集、独立校准与灵活的数据协同能力，为多传感器力控系统提供了一个高效、精准的数字信号处理中枢。

一、核心亮点：双通道，但远不止“双通道”

L100-F的核心是2通道同步称重测力功能，但这套硬件平台承载的是远超简单复用的技术深度。

• 真正的硬件独立与同步：每个通道都拥有独立的24bit Σ-Δ ADC，支持10-1.2KHz的数据采样率。这意味着通道间不仅在物理上隔离，在数据时序上也能实现高度同步，满足了高速动态力检测的需求。

• 通道级的独立配置：L100-F的强大之处在于，两个通道是逻辑上完全独立的“力值数字处理单元”，每个通道都可以独立设置：

  • 滤波系数：根据传感器特性和现场干扰环境，为通道一和通道二选择不同的数字滤波强度。
  • 参考比较值：每个通道可设置独立的报警阈值，用于通道级联逻辑。

二、核心技术深度解析：独立校准，保障双路数据基石

在多传感器系统中，最头痛的问题是传感器本身的差异。L100-F支持通道独立的校准方式，完美解决了这一难题。

• 丰富的校准选择：每个通道都支持独立的数字校准、砝码校准和TEDS自动校准。例如，你可以在通道一上挂一个“S型拉压传感器”进行砝码标定，而在通道二上挂一个“轮辐式测力传感器”通过TEDS芯片自动校准。这种传感器与校准配置的“即插即用”特性，极大地提升了系统的灵活性。

• 非线性校准与无与伦比的精度：针对对精度要求极高的传感器（如多维力传感器），L100-F的每个通道支持多达10个点的非线性校准。通过分段线性插值，可以完美修正传感器固有的非线性误差，这在直接测量微小力值或高精度测控场景中至关重要。

三、数据的价值在于协同：L100-F的“力值大脑”

L100-F的真正价值在于，它不只是一个数据采集器，而是一个能进行实时运算与逻辑控制的“力值大脑”。

• 合力计算与实时状态监控：手册明确指出，L100-F提供当前一二通道合力值（实时数据区，地址0x0760）。这直接解决了机器人双手协调作业、平行压装等场景中“总力值”的计算问题，无需外部PLC进行繁琐的加法运算。

• 智能比较输出与开关量联动：L100-F内部集成了5个独立的比较器。通过配置<比较输出模式>（F1-6-1），可以定义“简单大于/小于”或“区间内外”等多种比较方式。这些比较器的输入可以是单通道力值，也可以是合力值，其结果直接驱动2路开关量输出。这意味着，你可以实现如下逻辑：

  • “当通道一力值>100kg 且 通道二力值<50kg 且 合力值<200kg时，触发报警。”
  • 这种硬件级逻辑判断比PLC扫描周期更快，响应更及时。

四、系统连接与应用场景（结合参考案例）

典型系统拓扑：
[力传感器A] ----> [L100-F 通道一] ----> (RS485/0-10V/4-20mA) ----> [PLC/工控机]
[力传感器B] ----> [L100-F 通道二] ----> (开关量输出直接驱动报警/继电器)

精准应用案例推荐：

1. 电池模组挤压/堆叠力检测（来自力准应用案例）：在电池电芯堆叠工序中，使用两个L100-F读取堆叠前后两端传感器的压力值。L100-F实时计算合力与两端压力差。当压力差超过设定阈值（如5%），其板载的开关量比较器直接输出报警信号，剔除不合格产品，精准、快速。

2. 汽车零部件铆接/压装：在自冲铆接（SPR）工艺中，通道一监测冲头压力，通道二监测模具底部的反作用力。L100-F可以独立设定两个通道的报警阈值。当冲压力与反作用力之差超出正常范围，即可通过硬件I/O端口直接触发急停或报警。

3. 机器人柔顺装配：在机器人末端执行器上安装二维力传感器，L100-F的两个通道分别采集X和Z方向力。通过数据协同算法（这里理解为上位机通过L100-F的实时数据做二次处理），可以精确判断装配过程中的侧向力与正压力，实现“柔顺插入”。

五、技术参数亮点与对比

L100-F双通道力值放大器，通过独立的通道配置与校准保障了数据的精准根基，再通过强大的硬件比较器与合力计算实现了数据的协同增值。它不仅仅是一个信号放大器，更是力传感器的数字化大脑，能够将复杂的力控逻辑下沉到仪表端，为设备制造商和自动化工程师提供了一种更简单、更精准、更可靠的双通道力控解决方案。
