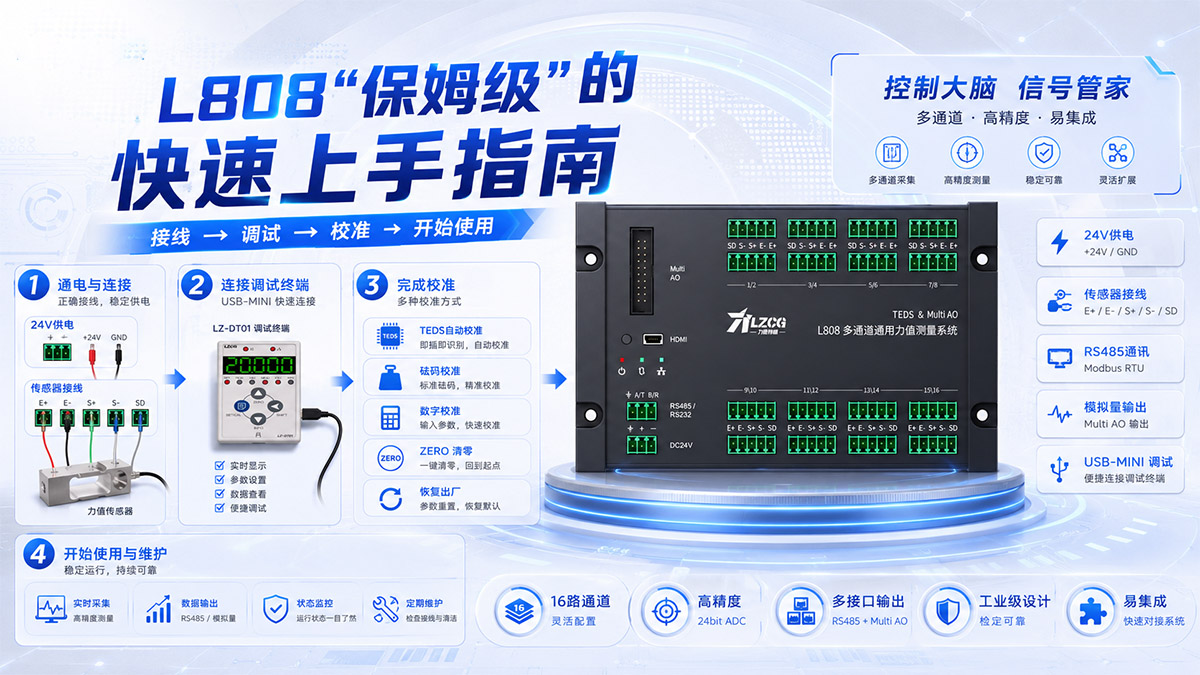

拿到手的L808怎么用？一份“保姆级”快速上手指南

刚刚聊完怎么选L808，现在咱们再来聊聊，把这个“大脑”请回家后，怎么让它乖乖“干活”。

别以为它很复杂，其实用起来跟用智能手机一样，只要抓住几个关键步骤就行。

第一步：通电与连接

1. 接电源：L808需要24V直流电源。注意看端子上的标识，+24V接正极，GND接负极。千万别反接，虽然它有反接保护，但养成好习惯总没错。

2. 接传感器：每个通道下面都有排端子，标有 E+ (桥压+), E- (桥压-), S+ (信号+), S- (信号-), SD (TEDS信号)。把力传感器的对应颜色线接上去就行。一般规律是：

   • 红 (E+) 接 E+
   • 黑 (E-) 接 E-
   • 绿 (S+) 接 S+
   • 白 (S-) 接 S-
   • 蓝 (SD) 接 SD (如果传感器有TEDS功能，没有就悬空不接)

3. 接通讯：如果你要跟PLC通讯，就用双绞线接 A (RS485 A+ 或 TX) 和 B (RS485 B- 或 RX) 端子。

4. 接输出：根据需要，把模拟量输出端子接到PLC的模拟量输入模块上。

【特别注意】：所有接线操作都必须在断电情况下进行！安全第一！

第二步：拿出你的“百宝箱”——调试终端

L808本身没有屏幕，它的“灵魂”在于一个叫 LZ-DT01 的手持调试终端。这个小小的东西，就像一个万能遥控器，能搞定所有参数设置和校准。

• 连接：用USB线把LZ-DT01连到L808前面板的 USB-MINI接口 上。
• 开机：L808上电，LZ-DT01屏幕亮起。你会看到主界面显示着各个通道的实时力值。

第三步：让系统“认识”你的传感器——校准

这是最关键的一步，它告诉仪表：传感器送来的是什么信号，对应的力是多少。

方法一（最简单）：使用TEDS自动校准

如果你的传感器有TEDS功能（选型时选了-T），那这一步就太爽了！

在LZ-DT01上进入校准菜单，选择 TEDS 校准，仪表会自动读取传感器的出厂参数并进行校准。整个过程只需要几秒钟，比你充个电还快！

方法二（最传统）：砝码校准

如果没有TEDS功能，就需要用标准砝码进行校准。

1. 在LZ-DT01上进入 CALIB (校准) 菜单，选择 砝码校准。
2. 命令下，选择要校准的通道 (CHNL)。
3. 先给传感器清零（施加空载），仪表会自动记录零点。
4. 放上一个已知重量的标准砝码（比如100kg），然后在仪表上输入这个重量值。
5. 仪表会自动计算并保存校准数据。

方法三（最快捷）：数字校准

如果你知道传感器的额定容量（比如500kg）和灵敏度（比如2.0mV/V），就可以直接用“数字校准”。

在LZ-DT01上进入 CALIB 菜单，选择 数字校准，然后输入这两个参数，搞定！

第四步：开始使用 & 日常维护

校准完成后，就可以正式使用了。

• 看数据：LZ-DT01的主界面会显示每个通道的实时力值。

• 清零：长按仪表上的“ZERO”按键，或者通过通讯指令，可以对所有通道进行零点清零，消除因长期使用带来的微小漂移。

• 恢复出厂：如果参数调乱了，别慌！ 找到前面板的小孔，用牙签或回形针长按（大于10秒） 里面的微动按键，就能恢复出厂设置，一切重新开始。

总结一下

L808的使用其实就三步：接好线 -> 用调试终端校准 -> 开始干活。

它就像一个极其“懂事”的管家，只要你教会它（校准）一次，它就能忠心耿耿、精准无误地为你管理所有力值信号。希望这篇指南能助你“玩转”L808，让您的测力系统更加稳定高效！
