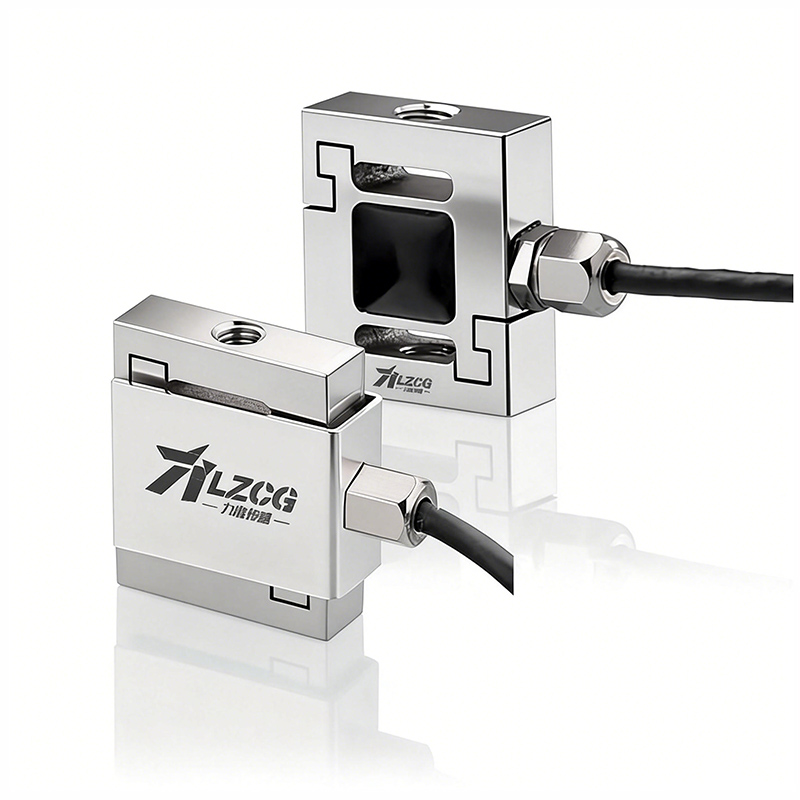

力准传感S型拉压传感器（S-Beam Load Cell）：拉力和压力测量的“双面手”

核心数据速览

• 核心原理：基于电阻应变式与惠斯通电桥，将机械力（拉/压）转化为可测量电信号
• 双向测量能力：天生支持拉力和压力双向测量，无需额外转换机构
• 力准LFS系列精度：非线性、滞后、重复性均可达 ≤±0.03% F.S.（LFS-3A、LFS-06等型号）
• 量程覆盖极广：从 250g（LFS-02）至 200kg（LFS-01、LFS-02），0.5t至20t（LFS-3A），5kg至750kg（LFS-06），可选材质包括铝、合金钢与不锈钢
• 防护等级 IP65~IP67：防尘防喷水（IP65）至防短时浸泡（IP67），适应各类工业环境

• 安全过载 150%，极限过载 200%（LFS-3A、LFS-06等）

为什么“S型”会成为拉压测量的通用选择？

在工业力测量中，许多场景需要同时测量“拉力”和“压力”——比如材料试验机的拉伸和压缩、伺服压机的下行压装与上行回程拉力。然而，工程师在选型时常遇到以下困惑：

“我需要一个能同时测拉力和压力，且精度高、安装方便的传感器。S型到底该怎么选、怎么用？”
—— 来自一线设备工程师最普遍的提问

从原理到选型与安装，一篇讲透S型传感器

力准传感拥有 近 40年 的传感器研发经验，其 LFS系列 S型拉压传感器是行业内品类最齐全、精度最高的产品线之一。以下为S型拉压传感器的全解析。

一、工作原理：为什么能“拉压双向”？

S型传感器的核心结构与环形、柱式相似——弹性体、金属应变计、电缆线——但其独特的“S”形弹性体设计赋予了它双向测量的能力。

核心逻辑：通过S型结构的巧妙设计，一个传感器既能感知“拉”也能感知“压”，且能通过输出信号的极性自动区分受力方向。

二、核心型号对比：看懂差异，才能选对型号

力准传感的LFS系列包含多个子型号，不同型号在材质、量程、精度、过载能力上各有侧重：

选型核心逻辑

• 轻小量程（≤10kg）且看重成本：选 LFS-01A（铝材质）或 LFS-13（紧凑型不锈钢）
• 通用拉压（5~200kg）：LFS-01 / LFS-01B / LFS-02A 是不锈钢材质、±0.05%精度的主力型号
• 超小量程（250g~2kg）：LFS-02 的小量程段（铝材质）最为合适
• 重载/高冲击（压向为主）：LFS-02C / LFS-15 针对压向设计了更高的过载保护（安全200%，极限500%）
• 追求最高精度（小量程）：LFS-05（铝材质）的非线性/滞/重均达 ±0.03% F.S.，为小量程系列精度之最
• 大吨位拉压（0.5~20t）：LFS-3A（合金钢材质）非线性/滞/重/蠕变/温漂均达 ±0.03% F.S.，IP67防护，专为重载拉压场景设计
• 中量程高精度（5kg~750kg）：LFS-06（合金钢/不锈钢材质）同样达到 ±0.03% F.S. 全系精度，覆盖5kg至750kg的宽量程需求

三、安装使用指南：避免“踩坑”的六大要点

S型传感器的安装是确保其精度的关键，以下是六大核心要点：

1. 螺丝深度禁忌：两端螺丝的固定深度不要接触到传感器中间梁面部位（即应变区域）。螺丝顶到应变区会阻碍弹性体形变，导致测量值不准确甚至传感器损坏
2. 螺纹方向与受力方向：传感器两端具有内螺纹，安装时需确认受力方向与传感器上标示的箭头方向一致（↓↑↑↓ 表示拉压双向）
3. 使用弹性销与压头：配合 弹性销 和 压头 安装，确保力垂直作用于传感器，避免侧向力或弯矩
4. 同轴度要求：虽不如柱式传感器严格，但仍建议保证上下连接件的同轴度。同轴度偏差大会引入侧向力，降低精度并缩短寿命
5. 防冲击与过载：S型传感器抗冲击能力相对较弱。建议通过 软连接（如硅胶、弹簧） 减少冲击，同时增加机构硬限位防止过压。安装侧面保护罩可防止侧向撞击
6. 接线规范：标准五色线定义——红（激励+）、黑（激励-）、绿（信号+）、白（信号-）、黄（屏蔽线）。走线时应强电弱电分离，屏蔽线单端接地，避免电磁干扰

四、变送器匹配建议

S型传感器输出为标准的mV/V信号，必须配备变送器才能接入PLC：

• 模拟量方案：力准 LZ-700A 变送器，供电16~30VDC，输入灵敏度0.8~6 mV/V，输出0~5V/0~10V/4-20mA可切换，适用于大多数PLC
• 数字量方案：力准 L100-F 或 L602 变送器，支持RS485 Modbus协议，可实现远距离数字传输与多传感器组网

五、从“双向困扰”到“一只搞定”

一家万能材料试验机制造商，需要同时测量材料的拉伸力（0~200kg）与压缩力（0~100kg）。此前他们分别使用环形传感器（测压）和拉力传感器（测拉），结构复杂且维护困难。

六、环形 vs S型：拉压测量场景选型对比

七、客户证言

“以前为了测拉力和压力，我们在试验机上装了两个传感器，结构复杂得要命。力准的工程师推荐了LFS-01B，一只传感器搞定双向测量，结构简单了，精度反而更高了。”
—— 某万能材料试验机厂商 · 技术总监

“我们做手机按键手感测试，力值只有几十克，以前用的进口传感器最小量程只有500g，分辨率不够。力准LFS-02有250g量程的版本，铝材质轻巧，精度还比进口的高。”
—— 某3C自动化设备集成商 · 测试工程师

“以前大吨位拉压测试只能用进口的S型传感器，交期长、价格贵。力准LFS-3A量程覆盖到20吨，精度±0.03%，还有IP67防护，替换后完全没问题，成本还降了40%。”
—— 某大型结构件测试实验室 · 设备负责人

八、选择力准S型传感器的四大核心理由

1. 天生“双面手”：一个传感器即可完成拉力和压力的双向高精度测量，无需额外机构或传感器
2. 全系列覆盖：从 250g 到 20t，从铝材质（低成本）到合金钢/不锈钢（高耐腐蚀高强度），从 ±0.03% 到 ±0.05% 精度，总有一款适配您的需求
3. 严苛过载保护：部分型号压向极限过载达 500%，为大吨位、高冲击场景提供充足安全裕度
4. 40年制造经验：严格的质量管控（100%温度补偿与全检），通过 TÜV/CE 国际认证，确保长期稳定可靠

FAQ（常见问题解答）

Q1：S型传感器同量程下，铝材质、合金钢和不锈钢材质有什么区别？

A：铝材质（如LFS-01A、LFS-05）成本最低、重量最轻，适合轻载、干燥环境下的高精度应用。合金钢（如LFS-3A）强度最高、抗疲劳性最好，适合大吨位拉压和冲击场景。不锈钢（如LFS-01B、LFS-02C）耐腐蚀性最优，适用于潮湿、腐蚀性环境。追求性价比和轻量化选铝，追求大吨位高强度选合金钢，追求耐腐蚀耐用选不锈钢。

Q2：S型传感器能否直接替换我现有的某国际品牌S型传感器？

A：在量程和安装螺纹尺寸匹配的前提下，替换非常简单。力准传感器采用标准的 mV/V模拟信号输出，接线定义（红/黑激励，绿/白信号，黄屏蔽）与国际品牌完全一致。无需更改任何PLC程序或变送器参数，只需在变送器端进行简单的“零点/满度”重新标定即可。LFS-3A输入阻抗385±10Ω、输出阻抗350±5Ω，与国际主流型号完全兼容。

Q3：为什么S型传感器有“压向过载”和“拉向过载”的区别？

A：S型传感器的结构特性决定了两个方向的承载能力不同。压力方向：弹性体被压缩，结构刚度相对更高，允许的安全裕度也更大（如LFS-02C压向极限过载 500%）。拉力方向：弹性体被拉伸，存在应力集中点，过载能力通常较低（如拉向极限过载 200%）。选型时需特别注意受力方向以匹配过载参数。

Q4：安装时“螺丝深度不要接触应变区域”，这个“应变区域”怎么判断？

A：传感器中间梁面（即“S”形的中间横梁）就是应变区域。绝大多数S型传感器的两端螺纹孔深度会预留安全距离。以力准LFS系列为例，只要螺栓长度不超过螺纹孔深度的 80%，就不会触碰到应变区。如不确定，可在螺栓上做标记或使用限位垫圈。

Q5：S型传感器在现场出问题了，如何用万用表快速判断？

A：在断电、不带电情况下检测（以LFS-3A/LFS-06为例）：

• 测输入阻抗（红-黑线之间）：正常值应为 385±10Ω。无穷大说明激励线断路
• 测输出阻抗（绿-白线之间）：正常值应为 350±5Ω。无穷大说明信号线断路
• 测绝缘电阻（任意线-屏蔽层/外壳之间）：应 ≥5000MΩ。阻值很小说明传感器受潮或内部短路
• 通电测零点：供电后空载下测绿白线间电压。正常值应为 0mV ± 5mV。电压很大（>50mV）或波动剧烈，说明传感器可能已损坏或零点漂移严重

Q6：LFS-3A的IP67防护等级意味着什么？适合什么样的环境？

A：IP67意味着传感器 完全防尘（6级） 且可 短时浸泡在1米深的水中30分钟而不受损（7级）。LFS-3A采用合金钢材质与全密封设计，适合露天设备、潮湿车间、有冲洗要求的食品/制药环境，以及粉尘严重的矿山、建材等场景。对于一般的工业干燥环境，IP65的LFS-06等型号已足够。
