微型拉压力传感器：小身材如何实现大测量？

在3C电子、智能穿戴、精密医疗、机器人手抓力等应用场景中，我们常常面临一个难题：安装空间只有指甲盖大小，却需要精准测量几十甚至上百公斤的力。

这就是微型拉压力传感器大显身手的舞台。它被誉为“测力传感器皇冠上的明珠”——体积小巧、精度极高，能在极有限的空间内实现可靠、稳定的力值测量。

今天，我们将跟随力准传感，通过其明星产品LFC系列微型拉压力传感器，深入浅出地解析这些“小不起眼”的传感器，是如何通过精妙的结构设计、严苛的材料选择和微米级的贴片工艺，实现“小身材大测量”的。

一、核心难点：在方寸之间，还原力的“完整画像”

一个普通的力传感器，可能有一个拳头甚至巴掌大小。而一个微型拉压力传感器，其直径可能仅有4.5mm，高度只有3mm（如力准的LFC-05-H6）。

要在如此迷你的体积内，做到同样“精准”和“稳定”，工程师首先需要解决三大核心矛盾：

1. 体积与量程的矛盾：体积越小，弹性体越脆弱，越难以承受大的力值而不发生塑性变形。力准的LFC-20P微型平面压式传感器，量程可以覆盖10kg到200kg，要求弹性体在受到极大压力时，仍能完全恢复原状。
2. 微小形变与高信噪比的矛盾：应变片的原理是“感知形变”，但体积越小，同等力值下弹性体的形变就越微小，产生的电信号也就越微弱。如何在巨大的噪声（热噪声、机械噪声）中，提取出纯净的力信号，是硬件设计的极限挑战。
3. 可靠性与空间利用率的矛盾：在极其拥挤的内部空间里，既要确保应变片牢固粘贴，又要做好温度补偿，还要预留接线空间——任何一个环节的失误，都会导致传感器过早失效或精度大打折扣。

二、结构设计：让“力学”与“空间”完美共舞

力准的解决方案体现在两大设计思路上：平面压式与微型压式，两者各有针对。

1. 超扁平压式设计（LFC-20P, LFC-22A等）

这类传感器是“饼状”或“圆盘状”的，受力面积大，轴向高度极低。它的弹性体结构，通常设计为多个同心圆环岛或多点支撑柱。

当垂直压力作用在中心圆盘上时，这些环岛区域会产生可控的弯曲形变。通过在环岛的根部（应力集中区）粘贴应变片，力准工程师能将微小的下压形变转化为强烈的应变信号。

• 代表型号：LFC-22A，其非线性/滞后/重复性均达到了±0.05% F.S. 的极高水准，堪称微米级压力检测的“压感专家”。
• 典型应用：按键手感度测试、屏幕压合压力监控。

2. 杆式/高微型设计（LFC-12, LFC-20-H6等）

这类传感器则像一颗“螺丝钉”，外径极细（如LFC-12外径仅为12mm）。它的弹性体是一个高刚性的“工字梁”或“多边形柱”。

当拉/压力沿着轴向作用时，传感器的中间“工字”部分会产生剪切或弯曲形变。力准对这部分结构的几何参数（如厚度、开槽深度、圆角半径）进行了深度优化，通过有限元分析计算出最合理的应力分布，确保传感器的灵敏度和过载能力达到最佳平衡。

• 代表型号：LFC-20-H6，其量程覆盖5-50kg，防护等级高达IP66，能抵抗喷水和灰尘，在严苛环境下依然稳定工作。
• 典型应用：机器人手抓力、冷热压机压力检测。

三、材料选择：不锈钢是“标配”，但不是“普通的钢”

所有力准的微型拉压力传感器，主体材质无一例外都采用了不锈钢（Stainless Steel）。

为什么不用铝合金？ 铝合金虽然更轻，但其较软，在微型结构中承受大吨位压力时容易产生永久性蠕变。不锈钢具有更高的弹性极限和抗疲劳强度，能确保在长期、高频率的加载下，传感器依然能恢复到“零位”，保证长期稳定性。

但这只是“标配”。力准的工程师还会对弹簧体钢进行特殊的热处理与稳定化处理，以消除残余应力，提升材料的均匀性。这正是力准微型传感器能在 -20~80℃ 的宽温范围内，保持温度灵敏度漂移低于±0.05% F.S./10℃的秘诀。

四、贴片工艺：毫米级的“绣花功夫”

传感器的“心脏”是应变片。将一枚头发丝粗细的应变片，精确无误地粘贴在微型弹性体的特定位置，并确保在后续的固化、焊接、封装流程中不发生丝毫偏移——这是整个制造链条中最考验技术的环节。

力准的作业标准要求贴装公差控制在微米级别。以下是我们如何在“方寸之间”下功夫的：

• 精密定位：使用高精度的自动化贴片机，配合特制的治具，将应变片精确放置在计算机计算的应力最集中处，单侧偏差不超过0.1mm。
• 专用夹具固化：贴片后进行的高温加压固化，不是简单的烘烤。力准拥有独家定制的夹具，在固化过程中持续对传感器施加精确的预压力，确保胶水在保压状态下固化，从而消除内应力，实现极低的零点输出和蠕变。
• 全检与筛选：每一只出厂的微型传感器，都会经过多轮温度循环老化和全量程带载测试。在力准的测试车间，只有那些在-10~60℃补偿温度范围内都能稳定输出、且非线性、滞后、重复性三项指标均达到±0.1%（甚至±0.05%）级别的高端产品，才会被打上“合格”标签，走向市场。

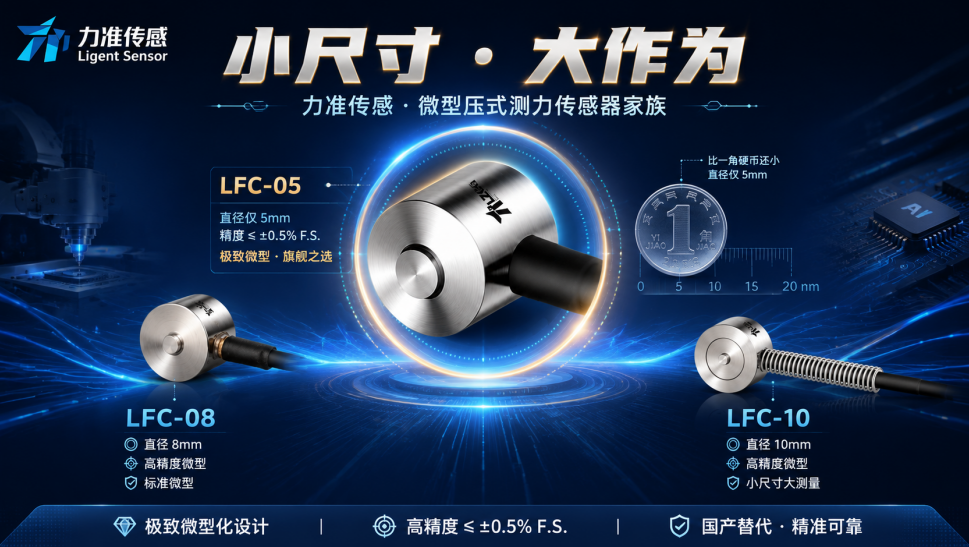

五、产品图鉴：真正的“小”与“精”

在力准的产品线中，有多款代表性产品直观地展示了这种“小身材”与“大能力”的完美结合：

• LFC-05 系列：外径仅4.5mm，高度仅3mm，是真正的“毫米级传感器”。但其量程能覆盖0~5,10,20,30kg，适用于超微型机器人关节力反馈。

• LFC-12 系列：外径12mm，但量程覆盖0~100kg。采用工字梁设计，拥有IP65高防护等级，是按键手感度测试仪的“台柱”传感器。

• LFC-22A：直径22mm的平面压式传感器。其非线性、滞后、重复性均达到 ±0.05% F.S.，精度与体积控制在同类产品中极为出色，代表着力准在精密压式传感器领域的最高工艺水平。

总结

微型拉压力传感器虽小，却凝聚了材料科学、精密机械、微细加工与智能算法的全栈式技术能力。力准传感凭借近四十年的技术积淀，在微型传感器领域构建了从结构设计、材料选择到微米贴片的硬核护城河。

这些看似不起眼的“小圆饼”或“小螺杆”，正在手机组装、新能源电池、可穿戴医疗、人形机器人等尖端领域，承担着实现“柔顺力控”与“精密检测”的重任。

力准传感，专注于让每一次微小的受力，都能被精准感知、清晰传递。
