消费电子行业应用案例分享：3C组装线力控改造项目

在3C消费电子制造领域，“良品率”就是企业的生命线。对于一台高端智能手机的诞生，其内部有成百上千个精密零部件需要经过按压、插拔、压合、弯折等多道工序。任何一道工序中的“力”控制失准，都可能直接导致按键失灵、接口损坏、屏幕报废、甚至整机防水失效，造成的不仅是高昂的物料损失，更是品牌声誉的严重风险。

然而，在许多代工厂的产线上，力控方式依然停留在“人工判断”和“间接估算”的阶段——按键手感依赖老师傅的“一指禅”，屏幕检测依赖肉眼观察，气密压合力仅靠气压阀粗略调节。这种“凭感觉、靠经验”的粗放模式，正成为制约3C质量走向更高水准的核心瓶颈。

今天，我们详细拆解某知名手机代工厂（客户A）的力控改造项目。看他们如何通过与力准传感合作，对一条核心3C组装线的五大关键工位进行全面力控升级，最终实现良品率的飞跃与全流程数据可追溯。

一、客户背景与改造前的问题

作为国内头部手机品牌的代工厂商，客户A的组装车间承担着从主板装配到整机检测的多道核心工序。尽管自动化率很高，但该车间仍长期面临五个难以根除的痛点：

1. 按键手感测试依赖人工，一致性差

手机侧键（音量键、电源键）、微动开关等弹片手感测试，原由人工按压判断。不同操作员对“清脆”“绵软”的理解标准不一，同一批次产品往往因主观判断差异导致良品率波动。

2. 插拔力测试设备老旧，数据不可追溯

Type-C接口和电源插头的插拔力测试，原有设备仅能显示瞬时峰值，无法记录完整的力-位移曲线。当出现插拔松脱或过紧问题时，难以追溯是来料问题还是装配问题。

3. 屏幕水波纹检测效率低

手机/平板/电脑屏幕在受外力时会产生水波纹（Mura）现象，需在特定压力下判定屏幕是否合格。原方案采用气动下压+目检，压力控制精度±10g，误判率偏高。

4. 折叠屏弯折寿命测试缺少闭环监控

折叠屏手机的弯折寿命测试（通常要求20万次以上），原设备仅靠电机行程控制，无法实时监测弯折过程中的力矩变化。当铰链机构出现磨损或卡滞时，往往要等到屏幕损坏才能发现，造成测试资源浪费。

5. 气密性检测误判率高

手机整机气密性检测中，压合工位的压力控制不稳定，导致部分良品因测试压力偏差被误判为不良品。

二、力准传感提供的方案

针对上述五大痛点，力准传感的工程师团队在深入调研现场后，提出了一套 “传感器+控制仪表+数据追溯系统” 的一体化解决方案，覆盖了从手感测试到整机气密性检测的全流程。

（1）按键弹片手感测试工位

• 硬件选型：LFS-02 S型拉压传感器 + L400B控制仪表。
• 方案细节：将LFS-02安装在自动按压机构上。LFS-02响应速度快，能精准捕捉按键按压过程中的力值峰值与拐点。L400B仪表实时显示“力-位移”曲线，并通过内置比较器自动判定手感等级（清脆/绵软/异常）。每颗按键的测试数据通过RS485上传至MES系统，实现全流程可追溯。
• 核心价值：用自动化数据判定替代人工主观感觉，彻底解决一致性差的问题。

（2）Type-C接口/电源插头插拔力测试

• 硬件选型：LFC-10A微型压式传感器。
• 方案细节：将传感器嵌入插拔测试机的活动端。传感器厚度薄、安装空间小，可直接安装在夹具内部。实时记录插入和拔出全过程的力值变化，生成完整的力-位移曲线。通过软件设定上限/下限阈值，自动判断插拔力是否合格。
• 核心价值：从“只看瞬时峰值”升级为“全曲线可追溯”，让超差问题的根因分析有据可依。

（3）屏幕水波纹检测

• 硬件选型：LFC-20微型压式传感器 + L400B控制仪表。
• 方案细节：将LFC-20集成在自动检测设备的下压模组中。传感器精度高达0.1% F.S.，确保每次下压的压力精准一致（控制精度±2g）。L400B仪表预设多组压力配方，适应不同尺寸屏幕的测试需求。配合视觉检测系统，在恒定压力下自动捕捉水波纹图像并判定。
• 核心价值：将压力控制精度从±10g提升至±2g，使误判率从8%断崖式降至1.5%。

（4）折叠屏弯折寿命测试

• 硬件选型：LT-03静态扭矩传感器 + L826数字变送器。
• 方案细节：在弯折测试机的两端旋转轴上安装LT-03，每0.1°记录一次力矩值，生成完整的“角度-力矩”曲线。当力矩出现异常波动（如铰链卡滞）时，系统自动报警并记录异常点。配合L826数字变送器实现多通道数据同步采集。
• 核心价值：从“被动事后发现”变“主动实时预警”，将测试资源浪费减少60%。

（5）气密性检测压合力控制

• 硬件选型：LF605A3柱式传感器。
• 方案细节：在气密性检测机的压合工位安装LF605A3，实时监控压合力值。传感器量程覆盖50-500kg，精度0.05% F.S.，确保每次测试的压合力偏差控制在±1kg以内。将力值信号闭环反馈给伺服压机，实现自动压力补偿。
• 核心价值：通过±1kg的精准压力闭环控制，将气密性误判率从6%降低至1.2%。

三、改造后的效果数据

项目改造完成并试产一个月后，客户A的工程团队对各工位改造前后的KPI进行了严格的数据对比：

四、客户反馈

“力准的方案解决了我们几个长期痛点。以前按键手感全靠老师傅‘按一按’，现在数据说话，无论是培训新人还是对接客户审核，都更有底气。”
—— 该代工厂设备工程部负责人

五、案例总结

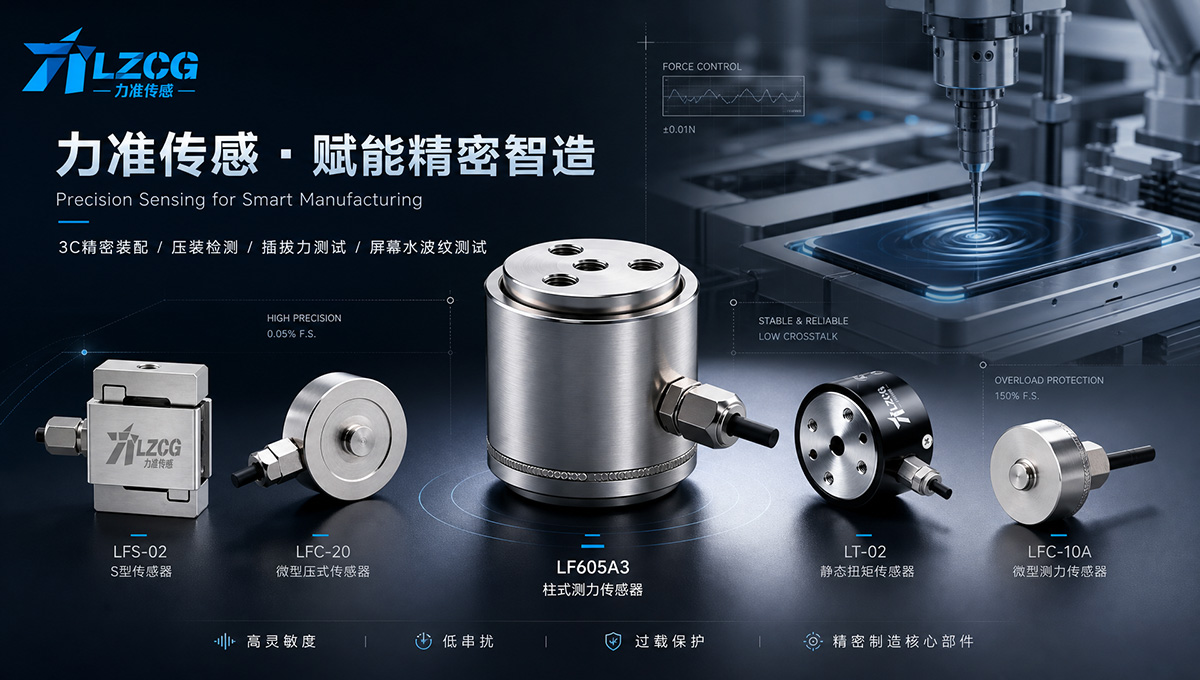

该3C组装线力控改造项目，通过力准传感 LFS-02、LFC-20、LF605A3、LT-03、LFC-10A五款传感器 + L400B控制仪表 的组合方案，覆盖了按键手感测试、插拔力测试、水波纹检测、弯折寿命测试、气密性检测五大关键工序，实现了从“人工经验判断”到“数据驱动判定”的升级。

方案核心价值

• 一揽子解决多工序力控痛点：避免多供应商对接，降低集成复杂度。
• 产品线齐全，方案完整闭环：力准可提供从传感器到控制仪表的全套产品，确保信号链的统一与稳定。
• 数据联网，赋能智能制造：所有检测数据可实时上传至MES系统，帮助客户实现从“制造”到“智造”的升级转型。

附：本案例涉及产品速查表

选择力准传感，就是选择让您的3C制造产线拥有全方位的“力之眼”与“数据之魂”，让每一道工序的‘力’，都成为品质的保障而非风险。
