深入解析力准LZ-700A信号放大器：从接线到校准的完整指南

欢迎来到力准传感技术官网。LZ-700A信号放大器/变送器是我们专为工业自动化场景设计的一款高性能信号转换设备。它能够将各种力学量（压力、拉压力、扭矩等）传感器输出的微弱信号，转换成标准的电压（0-5V/0-10V/±5V/±10V）或电流（4-20mA）信号，方便与PLC、单片机等控制系统直接连接。

为了让您快速上手，正确使用并调试LZ-700A，我们准备了本篇专题文章，将重点为您解析其核心的调试步骤，特别是 “ZERO（零点）” 和 “SPAN（满度）” 两个旋钮的调节方法。

一、产品核心特点

在开始调试前，让我们快速了解LZ-700A的几个关键特点：

• 高精度：综合精度 ≤ ±0.05%，符合严苛的工业测控需求。
• 宽输入范围：输入灵敏度为0.4~6mV/V，能适配大部分应变桥式传感器，并可连接多达4个350Ω的传感器。
• 灵活的输出：支持多种标准信号输出（如0-5V, 0-10V, 4-20mA等），可通过内部跳线或接线方式切换。
• 坚固耐用：铝合金外壳，具备良好的抗干扰性、输入过压保护和输出短路保护，工作温度范围宽（-30℃~60℃）。

二、初识调试旋钮：ZERO 和 SPAN

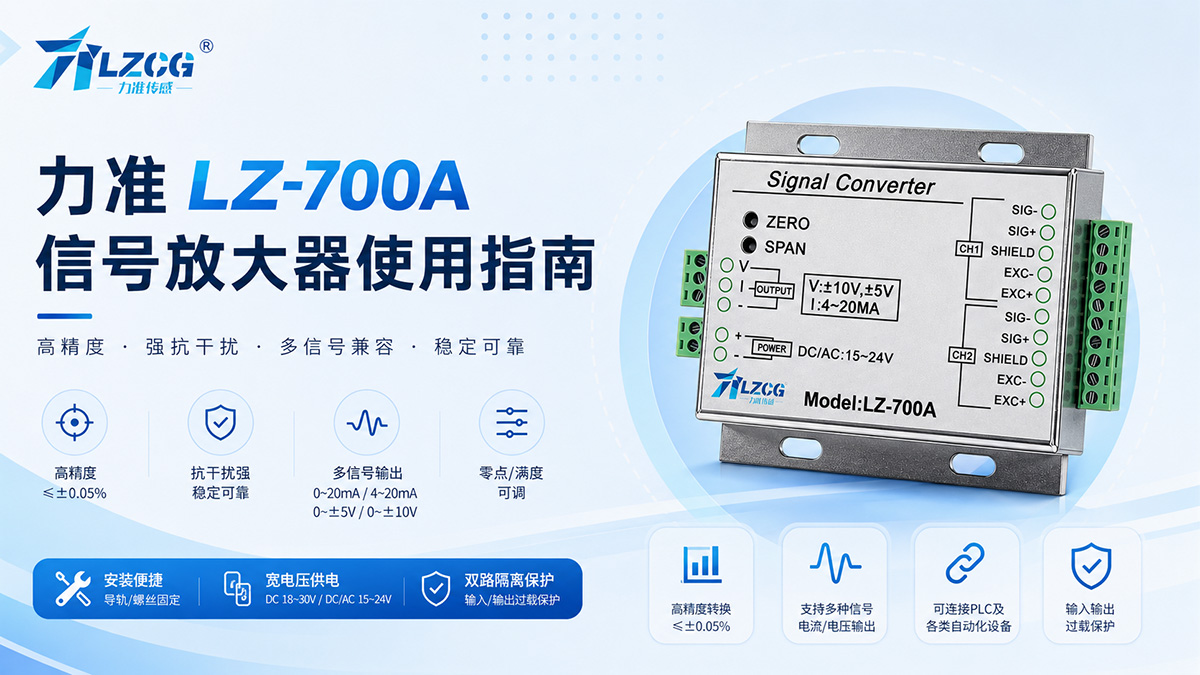

在LZ-700A的接线端子旁边，您会看到两个小型电位器旋钮，它们是实现完美信号转换的关键：

ZERO（零点调节）

• 作用：用于调整未施加任何负载（空载） 时的输出信号。
• 目标：消除传感器在无负载状态下的微小零点偏移，确保输出信号为理论上的零值（例如，0V或4mA）。
• 旋转方向：
  • 逆时针旋转 → 输出减少（输出值变小）。
  • 顺时针旋转 → 输出增大（输出值变大）。

SPAN（满度/增益调节）

• 作用：用于调整施加满量程负载时的输出信号。
• 目标：确保输出信号与施加的物理量（如力、压力值）成线性比例，最终达到满量程输出值（例如，10V或20mA）。
• 旋转方向：
  • 顺时针旋转 → 满度输出增大。
  • 逆时针旋转 → 满度输出减小。

三、实操指南：如何正确进行归零和满载校准

以下是以 0-10V输出 为例的详细校准步骤，其他输出模式（如0-5V）同理。

第一步：接线与上电

1. 按照产品说明书，将传感器与LZ-700A的 CH1 或 CH2 端口正确连接（包含激励+/-、信号+/-、屏蔽线）。
2. 连接电源。LZ-700A支持 DC 16-30V 供电，推荐使用 DC 24V。
3. 确认接线无误后，接通电源。

第二步：零点校准（ZERO）

1. 确保传感器处于 空载（无任何外力） 状态。
2. 将万用表的红黑表笔分别连接到信号输出端（V: ±10V） 和GND。
3. 观察万用表显示的电压值。
   • 目标值：0.000V
4. 微调 ZERO（零点） 旋钮：
   • 如果显示数字 大于0V（例如0.005V），逆时针微调 ZERO旋钮，让数值下降至0.000V。
   • 如果显示数字 小于0V（例如-0.002V），顺时针微调 ZERO旋钮，让数值上升至0.000V。

✅ 此时零点校准完成。

第三步：满载校准（SPAN）

1. 对传感器施加 满量程的压力或拉力（例如，传感器量程为100kg，就施加100kg的力），并保持该压力稳定。
2. 观察万用表显示的电压值。
   • 目标值：10.000V
3. 微调 SPAN（满度/增益） 旋钮：
   • 如果显示数字 小于10V（例如9.800V），顺时针微调 SPAN旋钮，让数值上升至10.000V。
   • 如果显示数字 大于10V（例如10.200V），逆时针微调 SPAN旋钮，让数值下降至10.000V。

✅ 此时满载校准完成。

第四步：重复验证与固化

1. 卸去传感器上的所有负载，检查零点输出是否仍为0V（如有漂移，重复第二步）。
2. 再次施加满量程负载，验证输出是否为10V（如有漂移，重复第三步）。
3. 建议重复上述 “空载-满载” 校准过程 2-3次，以确保线性度和精度达到最佳。
4. 校准满意后，断开电源。使用 蜡、指甲油或固定胶水 封住 ZERO 和 SPAN 电位器的调节螺丝，以防长期使用中因振动导致参数偏移。

四、常见问题解答（FAQ）

问： 我的输出是0-10V，能不能只加载一半的压力，让输出是5V？

答： 可以的。校准的逻辑是线性对应。如果您施加传感器量程一半的压力，并希望输出为5V（即满量程的一半），您可以按照上述步骤，先做好零点校准，然后在施加满量程压力并保持住的情况下，逆时针调节 SPAN 旋钮，使万用表读数为5.000V。这样，整套系统就实现了“0-5V”对应“0-满量程”。

问： 我的LZ-700A购买时是0-5V输出，现在想改成0-10V输出，需要返厂吗？

答： 无需返厂。LZ-700A支持输出信号切换。

先做好零点校准（输出0V），然后对传感器施加满量程压力并保持住，再顺时针调节 SPAN 旋钮，使万用表读数为10.000V。这样，最终的效果就是0-10V对应0-传感器满量程。

问： 调节ZERO和SPAN时，通常需要调节多少圈？

答： 调节量通常非常微小，一般为 1/4圈到1/2圈 即可看到明显变化。建议使用小一字螺丝刀，缓慢、轻幅度地转动，避免一次性调节过大导致输出超出量程。

结语

通过以上步骤，您可以轻松地完成LZ-700A信号放大器的调试工作。这款强大的变送器能够将传感器信号完美适配到您的自动化控制系统，为您的生产与测试提供精准、可靠的测量数据。如果您在调试过程中遇到任何问题，欢迎随时联系力准的技术支持团队。
