想让传感器用得久、测得准？这几个安装小细节，您一定要知道！

亲爱的工程师朋友们：

您好！欢迎您选择力准传感的产品。为了帮助您更好地使用我们的传感器，避免一些常见的“小问题”导致“大麻烦”，我们特意总结了这份安装注意事项，语言尽量通俗，希望能帮您轻松上手，让传感器在您的设备上发挥最佳性能！

一、 拿到传感器，先别急！看看这几步“热身运动”

想象一下，传感器就像一个“精密的大力士”，它很结实，但也很需要被温柔对待。

• 温柔对待，别摔别拽：包装打开后，请像拿鸡蛋一样轻拿轻放。不要用力拉扯传感器尾巴那根细细的电缆线，也不要让它在地上拖来拖去，里面的线芯很娇贵，扯断了就没信号啦！
• 线缆也要“有条理”：把线缆理理顺，再固定好。不要让它们扭成一团、打结，或者被机器的金属边角压到、磨到。这就像家里的电线，乱糟糟的容易出问题。

二、 选对“姿势”，安装事半功倍

我们家的传感器安装方式主要分三种，您先看看您手里的传感器是哪一款？

1. “法兰安装”——就像给传感器安个平稳的“底座”

• 它长啥样？ 这类传感器（比如柱式传感器LF-605系列、LF-601系列）的上下有两个平整的安装面，需要用螺丝固定在设备上。

• 关键点：保证“桌子腿”一样平！

  • 平面度要高：安装传感器的上下两个接触面，必须非常平整。您可以想象一下，如果桌子腿是歪的，桌面上的东西肯定也稳不了。这个平面度最好控制在 0.05mm 以内（头发丝那么细）。
  • 受力要正：一定要让外力垂直压在传感器上，不要斜着压，不然容易把传感器“掰弯”损坏。

2. “螺纹安装”——就像拧螺丝一样简单

• 它长啥样？ 这类传感器（比如环形传感器LFC-105、拉压传感器LFS系列）自身带螺纹孔，直接拧在设备的螺杆上。




• 关键点：保证上下一条线！

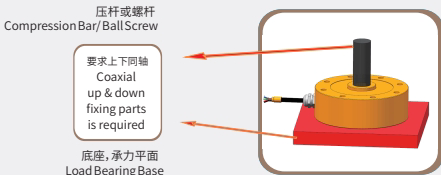

  • 同轴度要高：简单说，就是传感器和它上下的连接杆，要像笔一样直，在一条中心线上。这一点对于环形传感器和拉杆式传感器（如LFT-07）特别重要。如果歪了，测量的力就不准了。




  • 拧螺丝有讲究（特别是S型传感器LFS系列）：拧螺丝时，螺丝拧进去的深度千万别碰到底部中间那根“梁”。因为那根梁是传感器变形感应的核心区域，螺丝顶到了，数据就全乱了。厂家的尺寸图里都标了螺丝孔深度，您照着拧就行。

3. “限位安装”——最常见的“夹”住它

• 它长啥样？ 很多微型压式传感器（比如LFC-05、LFC-10）都是这种。它本身有个像小纽扣一样的受力区，旁边是不能碰的“形变区”。

• 关键点：认准“形变区，禁止触摸”！

  • 传感器的图纸上会清清楚楚标明形变区，那个区域是传感器感知力量的核心，千万不能有任何东西（比如工装、胶水、异物）碰到它，否则精度会大大降低，甚至损坏传感器。
  • 安装时，用上下两个工装把它“夹”住，让力准确地作用在中间的受力区域就可以了。

三、 接线别接错！这比连Wi-Fi还简单

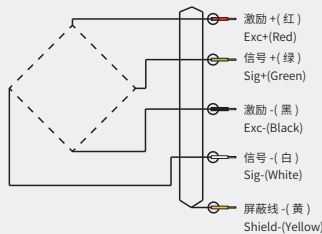

我们大多数传感器都采用标准的“四线制”接线，颜色和功能是一一对应的。您只要记住下面这个口诀就行：

红色 (Red) -> 激励+ (Exc+) -> 给传感器供电的正极

黑色 (Black) -> 激励- (Exc-) -> 给传感器供电的负极

绿色 (Green) -> 信号+ (Sig+) -> 测量信号的正极

白色 (White) -> 信号- (Sig-) -> 测量信号的负极

黄色 (Yellow) -> 屏蔽线 (Shield) -> 连接外部地线，抗干扰

特别提醒：对于多维力传感器（比如测X、Y、Z三个方向的力），接线会更复杂一些，请务必按照我们产品手册上提供的详细接线图来连接，不同颜色的线代表了不同方向力的信号。

四、 几个“要”和“不要”，保护传感器安全

• 不要超载！

  • 不要用超过传感器最大量程的力去压它。一般建议日常使用的力不要超过传感器量程的80%。偶尔超一点（在120%安全过载范围内）还行，但别“暴力测试”。

• 不要有“侧向力”和“弯矩”！

  • 除了测量方向（比如压缩），尽量不要让传感器受到其他方向（比如侧面推它、或者像拧毛巾一样给它一个扭矩）的力。这会让传感器内部的结构受力不均，影响精度和寿命。
  • 如果您有结构工程师，也请提醒他，传感器上方的力臂越短越好，弯矩力越小，传感器越安全。

• 要有“软着陆”

  • 如果您的设备动作很快，突然撞到传感器，最好在结构和传感器之间加一个硅胶、弹簧之类的软连接，缓冲冲击力，保护传感器不被撞坏。

• 要有过载保护

  • 最好在设备上设计一个机械限位，比如加个螺丝或挡块，确保最大压力不会超过传感器的安全范围，这是最稳妥的保护措施。

五、 如果传感器没反应了，怎么快速自查？

万一没信号了，别慌！可以用一个简单的万用表来初步判断：

• 测电阻：在传感器不通电的情况下，用万用表测一下红黑线和绿白线之间的电阻。如果显示无穷大（或者“1.”），说明线可能断了。
• 测电压：给仪表通上电，测量绿白两根线之间的电压。通常应该是一个很小的毫伏级电压（比如几毫伏）。然后用手压一下传感器，看这个电压值会不会变化。如果有变化，说明传感器大概率是好的；如果没变化或者电压很大，那可能就损坏了。

写在最后

力准传感器是精密测量仪器，正确的安装和使用是它发挥性能、长期稳定工作的关键。如果您在实际应用中遇到任何问题，别忘了，我们还有专业的售前售后技术团队随时为您服务！

希望这篇通俗易懂的小指南能帮到您。祝您工作顺利，产品大卖！
