工业自动化利器:L400-B的开关量与模拟量输出应用

时间:2026-05-13 点击次数:

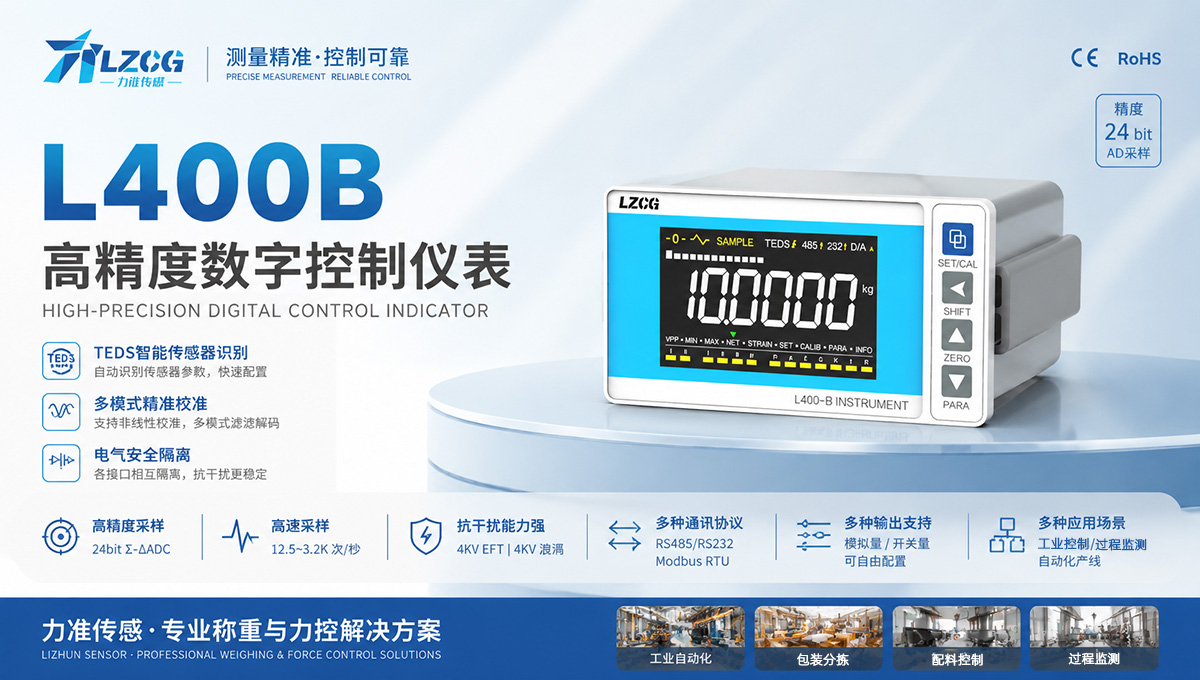

在自动化产线上,仪表不仅要“测得准”,更要“控得住”。L400-B配备的2路开关量输入(DI)4路开关量输出(DO)1路16bit高精度模拟量变送输出,让它可以脱离上位机,直接与继电器、报警灯、变频器或PLC的I/O模块“对话”,成为产线上一个独立、可靠的智能控制节点


一、 开关量输出(DO)—— 直接驱动执行器

L400-B的4路开关量输出(O1-O4)为OC门(开漏输出) 结构,这意味着它们不能直接驱动大功率负载,但非常适合连接PLC的输入点、中间继电器线圈或固态继电器。您需要为OC门提供一个上拉电源(通常为24V DC)。

核心配置:开关量输出映射(F7-2)

这个参数由4位数字组成,从千位到个位分别对应O4、O3、O2、O1的输出功能。您可以为每个输出端口独立分配一个“状态变量”,例如:

设定值状态变量功能说明应用场景举例
0NO无功能(常开)默认状态
1-5OC0-OC4比较输出结果当力值超过上限时,O1输出信号控制报警灯
6OP1峰值上限报警当捕获的峰值超过设定上限时,O2输出信号
7OP2峰值下限报警当捕获的谷值低于设定下限时,O3输出信号
8MISS传感器掉线或溢出报警传感器故障时,O4输出信号通知PLC停机
9STAB信号稳定状态当力值稳定时,O1输出信号,允许进行下一步操作

实操示例:若您希望“当实时力值超过比较值1时,O1端口输出信号”,您需要:

  1. 在【设置菜单】中,配置比较输出功能(F1),设定比较值1和比较方式。
  2. 进入F7-2参数,将其个位(代表O1)设置为 1(OC0)。
  3. 接线时,将O1端口通过一个中间继电器线圈连接到24V+,当条件满足时,OC门导通,继电器吸合,即可控制外部设备。

二、 开关量输入(DI)—— 外部信号触发

2路开关量输入(I1、I2) 支持干触点信号。您可以通过配置F7-1参数,定义DI的功能。最常用的配置是将其设置为“清零”(设定值为1)。这样,您就可以在产线上安装一个外部按钮,当按下时,仪表自动执行清零操作,无需操作人员触碰仪表面板。

三、 模拟量变送输出 —— 无缝连接PLC模拟量模块

L400-B内置一个16bit的隔离模拟变送器,可以输出多种工业标准信号,直接接入PLC的模拟量输入模块(AI)

配置步骤:

  1. 选择信号类型(F6-1):该参数的个位决定了输出信号类型。例如,设置为 1 输出0-10V电压信号;设置为 5 输出4-20mA电流信号。十位用于调节输出速度(0-9),值越大越稳定,但响应越慢。
  2. 设定对应关系(F6-2 / F6-3):您需要告诉仪表,当力值为多少时,变送器输出最小值(零点),力值为多少时,输出最大值(满程)。
    • F6-2 (零点变送值):例如设为 0,表示当力值为0时,输出4mA或0V。
    • F6-3 (满程变送值):例如设为 10000,表示当力值为10000(单位随系统)时,输出20mA或10V。

接线提示:电压输出型(如0-10V)要求负载电阻大于1KΩ;电流输出型(如4-20mA)要求负载电阻小于500Ω

四、 综合应用案例

想象一个压装工位:当工件到位,PLC通过DI输入给L400-B一个“清零”信号。压装开始后,L400-B实时监测力值。当力值达到设定下限(确保压装到位)时,DO1输出“合格”信号给PLC;若力值超过上限(可能压坏工件),DO2立即输出“超限报警”信号,同时模拟量输出将实时力值传送给PLC进行数据记录。整个过程无需上位机干预,L400-B独立完成了判断与控制


掌握了开关量和模拟量的应用,您就能将L400-B从一个“测量仪表”升级为一个“智能控制终端”。下一期,我们将走进真实的应用场景,看看它在精密压装工艺中如何大显身手。
