施工现场中如何将测力称重传感器与PLC连接起来

在项目施工现场中，遇到很多工程师人员不知道如何将测力称重传感器与PLC连接起来的，那么现在我们力准传感就来为您分析一下如何安装测力称重传感器与PLC相连接：

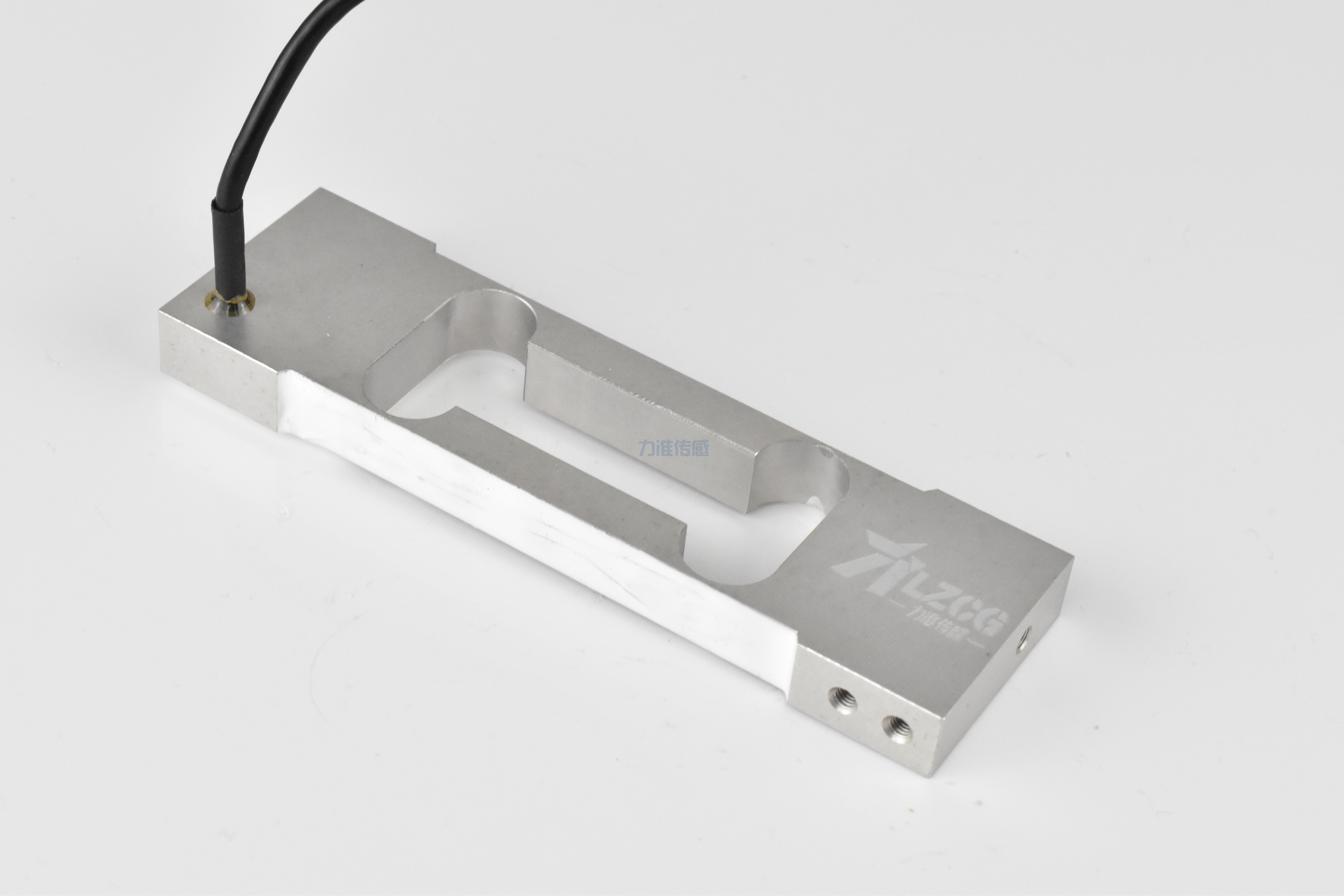

首先我们要知道称重传感器的测量采用应变原理是什么：其实就是应变片固定在弹性体上，通过挤压或者碰撞使得弹性体变形，因此导致弹性体上的应变片也变形，这种由于应变片外部形状的变化，其电阻值也会相应发生变化，压缩左上角和右下角的应变片，缩短电阻膜，降低电阻值，应变片延伸到右上角和左下角，电阻膜变长，电阻值变大。一般来讲每个称重传感器至少连接4个应变片，形成惠斯通电桥，当应变片电阻发生变化时，电桥不平衡，当激励电压不变时，输出信号的大小与传感器的应力成正比。

称重传感器的正常接线为:红EXC+(激励正)、黑EXC-(激励负)、绿SIG+(信号正)、白SIG-(信号负)、黄SHD(屏蔽线)，即对应我们产品图册中的Ex + : 红 Red;   Ex - : 黑 Black; Sig + : 绿 Green; Sig - : 白 White。

测力传感器的正常原始输出是模拟弱电信号，非常小，约0~2MV，当传感器连接PLC的时候需要使用放大器或显示器将传感器弱电信号转换为标准信号0~10V、4~20MA，或RS232、RS485等。

模拟量信号0~10V，4~20MA，精度差一点，写检测程序容易一点，RS232和RS485的数字信号精度略高，但写检测程序更麻烦一些。

接线应根据PLC可控信号接线和显示仪器或变送器输出的信号进行选择，电压信号0~10V是两线系统，电流4~20MA也是两线系统，RS485信号也是两线系统，分别是A和B，RS232是D三线系统。

如果连接多个传感器，可以配备一个接线盒，即多个称重传感器接线盒，接线盒与显示器相连，显示器输出的信号与PLC相连，PLC与触摸屏相连。
